Подходящие материалы

Каркасный гараж своими руками: пошаговая инструкция с фото отчётом
Каркасный гараж впоследствии обшивают профнастилом или сэндвич панелями

Каркас из бруса для гаража не будет промерзать, по сравнению с металлокаркасом, т. к. материал обладает низкой теплопроводностью. Промежутки между стойками зашивают материалом с соответствующими качествами или дополнительно применяют утепляющую прослойку.

Для заполнения используют варианты:

  • доски, щитовые плиты;
  • металлопрофиль (профнастил) с утеплителем;
  • листы ДСП, ОСБ, ламинированной фанеры;
  • сэндвич-панели.

Проектирование и возведение каркаса постройки

После создания фундамента можно переходить к возведению каркаса будущего сооружения. Каркас гаража может быть изготовлен из металлического профиля, деревянного бруса или из обоих этих материалов одновременно. Определившись с используемыми материалами, обязательно нужно подготовить проект. Этот документ позволит правильно выполнить все этапы строительства и возвести действительно качественное, хорошо продуманное здание.

Сами монтажные работы принято разделять на несколько этапов:

  1. Установка нижней обвязки.
  2. Сборка вертикальных конструкций – стен.
  3. Установка верхней обвязки.
  4. Обшивка каркаса.
  5. Монтаж каркаса крыши.

Первым делом на готовое основание настилают гидроизоляционный материал (обычно рубероид). Гидроизоляция необходима для защиты деревянных и металлических элементов будущего здания от негативного воздействия влаги. Рубероид выступает вполне приличной отсечкой, благодаря которой влага не будет распространяться от стенок фундамента и из грунта при обильных осадках.

На следующем этапе на фундамент укладывается деревянный брус выбранного размера, это может быть брус 120×120 мм, 150×150 мм или 120×150 мм. Брус при желании можно заменить доской 50×120 мм или стальной профильной трубой с квадратным сечением 10×10 см. Для закрепления брусовой обвязки в углах используют шпонки или врубку. Металлические элементы обвязки закрепляются на углах сваркой, а деревянные – анкерными винтами или шпильками, вмурованными в основание. При монтаже обвязки на столбчатый фундамент внутри ее рамы на ребро укладываются лаги, которые будут необходимы для закрепления дощатого пола.

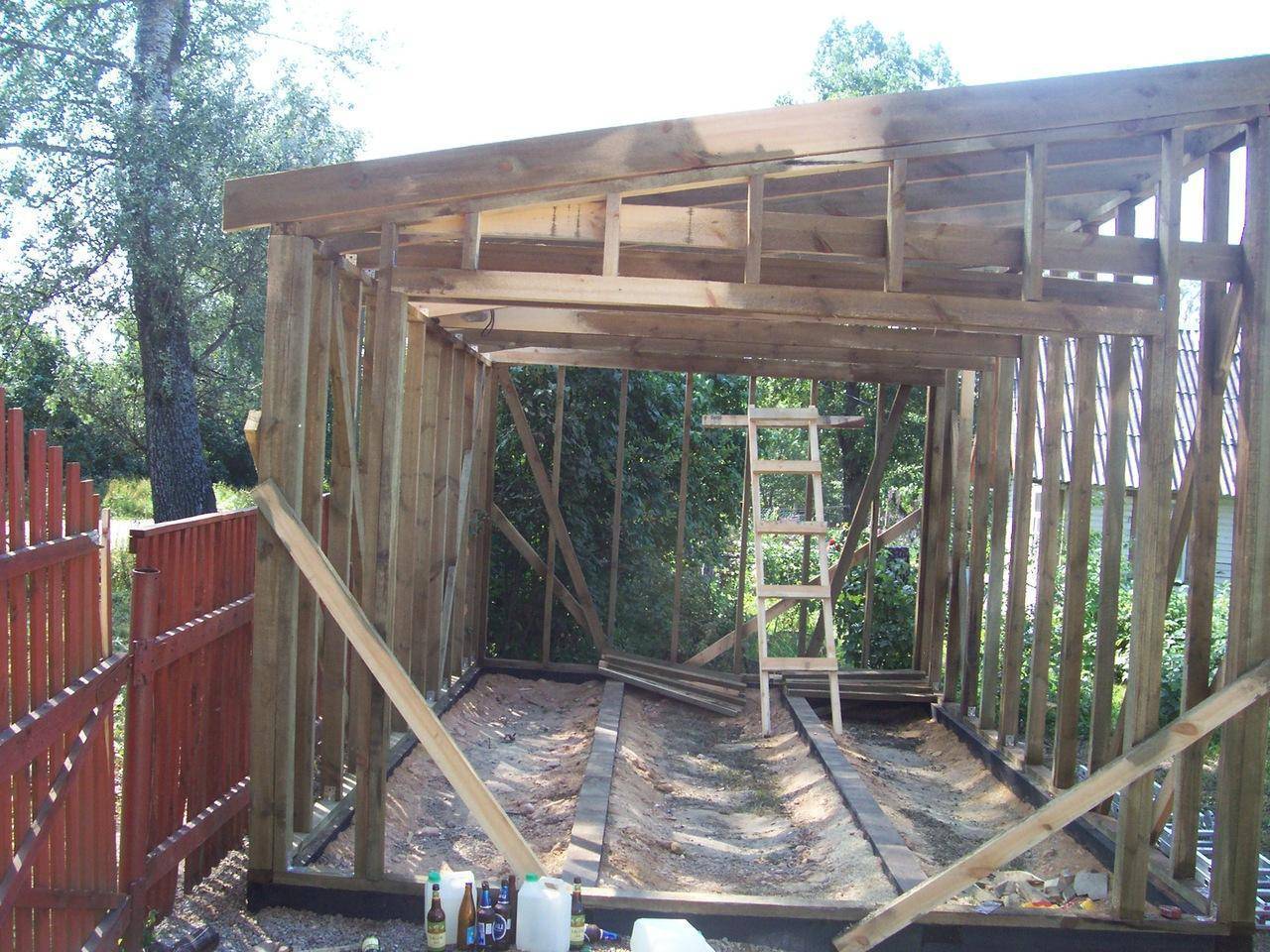

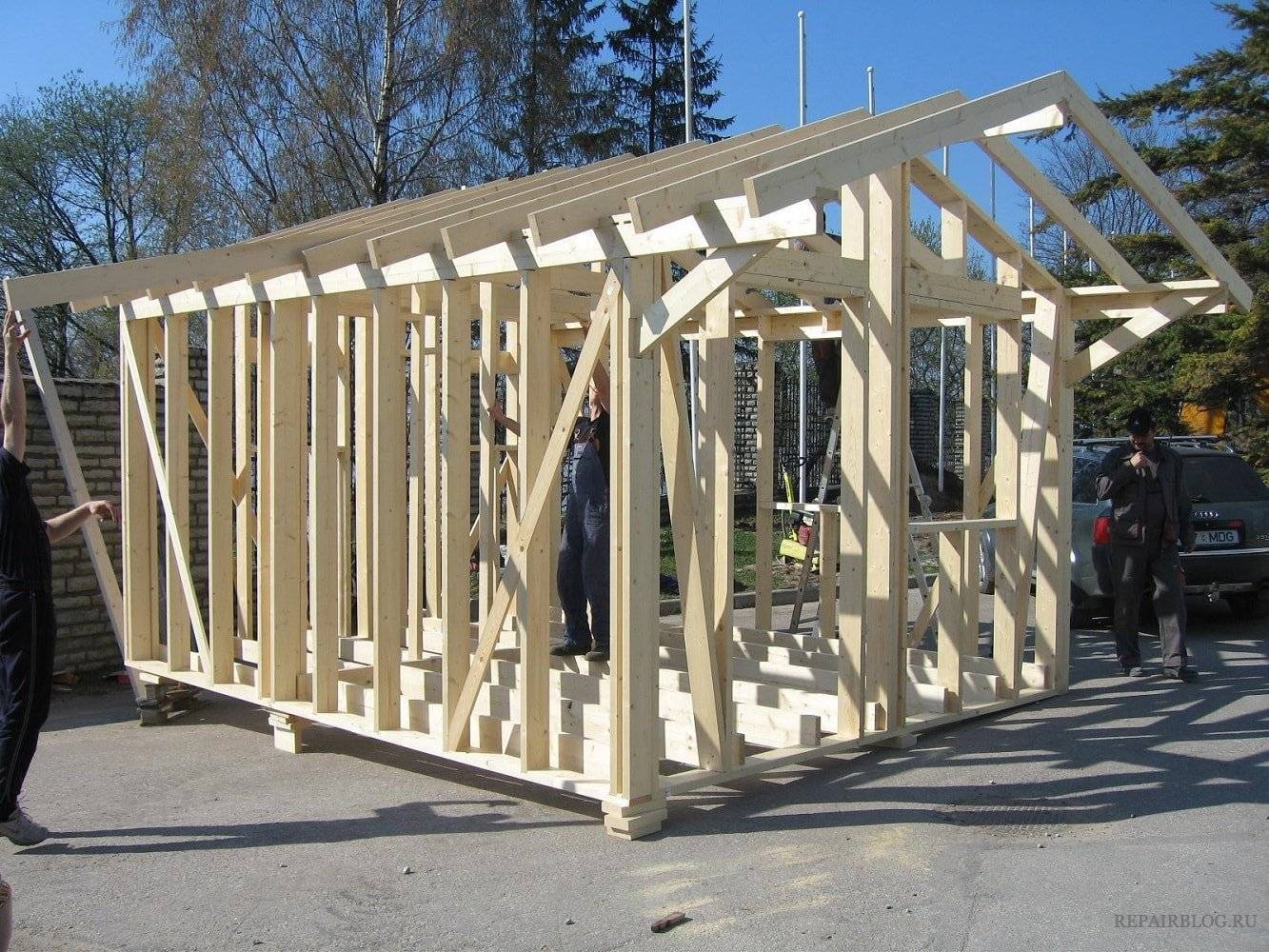

После этого можно переходить к сборке каркаса стен. Существует два варианта сборки:

  1. На месте установки. То есть каркасные стены собираются и фиксируются вертикально на месте их постоянного расположения. Метод используется при монтаже деревянных конструкций.
  2. На земле. Металлический каркас стен обычно собирают в горизонтальном положении на земле, после чего его поднимают и прикрепляют к обвязке в вертикальном положении.

В качестве элементов деревянного каркаса используют брус 60×60 мм, доску 30×150 или 30×120 мм. Металлический каркас принято собирать из профильной трубы 60×60 мм. После соединения отдельных элементов между собой и установки подготовленной конструкции вертикально, выполняется верхняя обвязка, необходимая для придания каркасу максимальной прочности. Для обвязки используют брус или трубу, которые по размеру должны соответствовать размеру отдельных элементов каркаса. К примеру, если вертикальные стойки изготовлены из досок шириной в 120 мм, то верхнюю обвязку можно сделать из такой же доски, укладывая ее в два слоя, или из бруса 60×120 мм.

Возведенный каркас необходимо сразу обшить внутри или снаружи облицовочными материалами. В качестве такой обшивки используют листы из ОСБ или фанеры, а также профнастил. Обшивка внутренней или внешней стороны объекта сделает его более прочным и позволит перейти к монтажу кровли.

Крышу гаража можно делать одно- или двухскатной. Двускатные крыши строить дороже и труднее, зато они позволяют обустроить полезное чердачное помещение или подготовить подкрышное пространство для хранения материалов и инструментов, используемых в хозяйстве. Постройка крыши выполняется в несколько этапов. Сначала делается стропильная система, после чего скаты обшиваются фанерными листами, поверх которых укладывается кровля.

Строительство гаража из бруса. Как построить гараж из бруса своими руками: этапы работы (видео)

Строительство гаража из бруса обусловливается далеко не всегда желанием сэкономить или сделать работу побыстрее, но еще качеством и экологичностью.

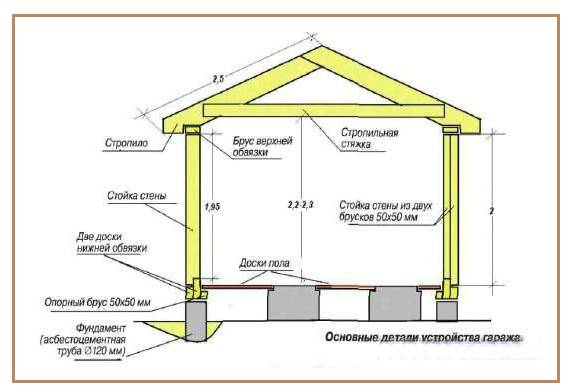

Схема гаража в разрезе.

При правильном монтаже получившееся изделие будет служить несколько десятилетий, поэтому к работе следует подходить основательно.

Подготовительные этапы работы

  1. Рулетка.
  2. Кирпич.
  3. Лопаты.
  4. Раствор цемента.

Перед тем как построить гараж из бруса своими руками, нужно подготовить для этого основание. В самом начале работы потребуется максимально выровнять площадку земли, для чего хватит обычной пары лопат — совковой и штыковой.

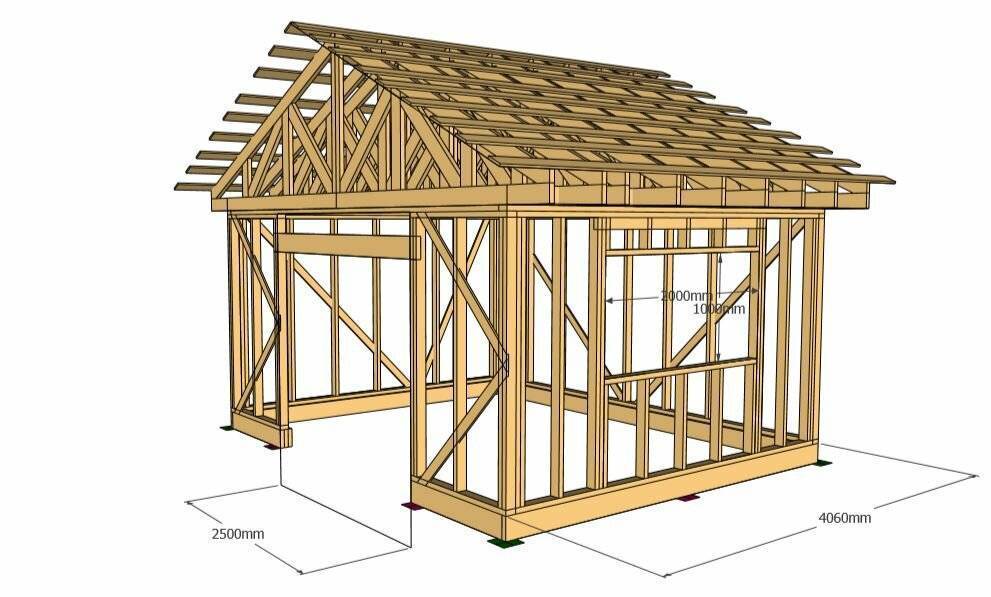

Чертеж гаража.

Выравнивать под уровень не потребуется, так как фундамент будет обыкновенный столбчатый. Масса на него будет давить не самая большая, поэтому особые укрепления не нужны, но следует внимательнейшим образом отнестись к нескольким факторам, это пучинистость грунтов, глубина промерзания, местные подвижки верхних грунтов и наличие подземных вод. Если имеет место хоть один из перечисленных факторов, то основание нужно защитить.

Чаще всего фундамент под гаражи не заливается, а выкладывается кирпичом или средними блоками. Причина в цене и возможности произвести всю работу самостоятельно без помощи тяжелой техники, а также увеличенная скорость. Глубина залегания каждого столба — 1,5-2 м, а его сечение — 0,4х0,4 м без учета расширения у основания, которое делается лишь в случае подготовки гаража к грузовому транспорту.

Суммарно подготовительные работы занимают 3-4 дня и столько же на полное затвердевание, а за это время нужно успеть подготовить дерево. Если все же используется монолитное основание, то на полное затвердевание следует отвести 20 дней, но и результат будет не в пример надежнее.

Изготовление пола

  1. Брус 100х100 и 100х200.
  2. Доска обрезная 15х100.
  3. Пила по дереву.
  4. Рулетка.
  5. Молоток с гвоздями.
  6. Скобы.
  7. Гвозди оцинкованные.
  8. Рубероид и газовая горелка.

Непосредственное строительство гаража своими руками начинается с подготовки пола. Поэтапно возведение из бруса своими руками выглядит следующим образом:

Схема гаража-пристройки.

  1. Изготовление ростверка из бруса 100х200. При изготовлении делается связка таким образом, чтобы были задействованы все столбы фундамента, причем между всеми параллельными прокладываются дополнительные брусья. Связь с фундаментом поддерживается посредством анкерных болтов и скоб, которые фиксируются сбоку. В итоге получается идеальное качество.
  2. Поверх ростверка укладывается плотная гидроизоляция (рубероид или толь), затем параллельно в упор укладываются доски. Для фиксации используется по 2 гвоздя на каждом пересечении. Сами же доски не должны прерываться и сращиваться по ходу работы.
  3. Перпендикулярно доскам укладываются брусья 100х100 с шагом 1 м. Фиксируются они на своих местах при помощи стальных скоб.
  4. Между брусьями укладывается утеплитель. Желательно использовать керамзит или ППУ, т.к. они продержатся максимально долго, выполнят свои функции, а цена приемлемая. При использовании керамзита нужно дать ему 3 дня полежать в таком положении, после чего продолжать работу.
  5. Пол закрывается доской 15х100, выкладываемой перпендикулярно брусьям. Этой же доской закрываются боковые пространства от посторонних глаз.
  6. В связи с тем, что гараж даже в самых благоприятных климатических условиях отличается временами повышенной влажностью, нужно выстелить еще один слой гидроизоляции и тщательнейший образом его зафиксировать газовой горелкой (при работе нужно быть осторожным, чтобы не поджечь дерево).
Популярные статьи  Откидной столик на балкон своими руками: пошаговая инструкция и схема с фото

Преимущества и этапы строительства каркасного гаража из профильной трубы своими руками

Легкий каркасный гараж из металлопрофиля — удачное решение в тех случаях, когда средств на возведение монолитного строения из кирпича или шлакоблоков недостаточно.

В зависимости от типа крепления конструкцию можно сделать капитальной или разборной. Основной материал для строительства гаража — металлическая труба квадратного или прямоугольного сечения.

Обшивку чаще всего выполняют из профлиста.

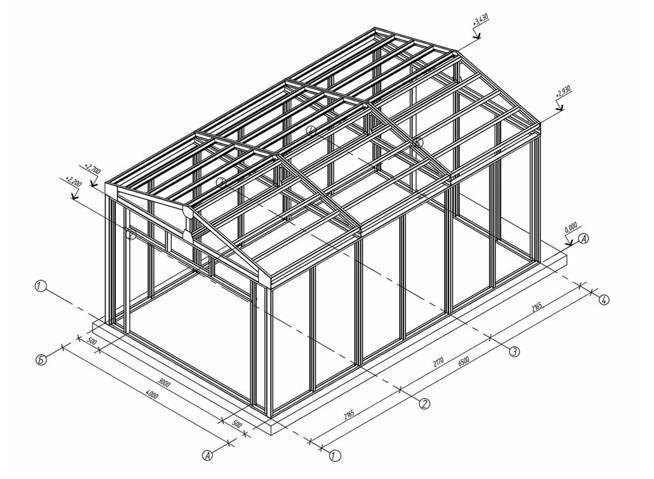

Достоинства и недостатки гаража из профильной трубы

Основное преимущество профильной трубы с прямоугольным или квадратным сечением — наличие четырех ребер жесткости, которых нет у типовой круглой детали. Они придают конструкции повышенную прочность.

Правильно собранный каркас для гаража из металлического профиля способен выдержать большие ветровые, снеговые и механические нагрузки. При этом он не требует глубоко заглубленного фундамента.

Благодаря эксплуатационным свойствам материала строительство из металлопрофиля можно вести круглогодично. Однако без надежной антикоррозионной защиты не обойтись.

В целом, возведение гаража из профильной трубы гораздо дешевле и менее трудозатратно, чем из качественного пиломатериала.

Единственный существенный недостаток конструкции — низкие показатели теплосбережения. Использование изоляционных материалов способствует повышению затрат на строительство.

Проектирование гаража и выбор профиля

Самый главный момент при проектировании гаража из металлопрофиля — расчет сечения профильной трубы. Ошибки в нем могут привести к тому, что сооружение сложится, как карточный домик, не выдержав снеговой или иной нагрузки.

Оптимальный вариант для средней полосы России — труба с сечением 100х100 мм, с толщиной стенок в 4 мм. Для распорок и раскосов достаточно сечения 60х60 меньшее значение имеют и габариты гаража, от которых зависит удобство его эксплуатации, расход материалов, способ крепления конструктивных элементов.

Полезное:   о каркасных домах

Стандартные размеры — 3х6 м, 4х6 м, но все зависит от автомобиля. Общее правило: длина гаража должна быть на 2,5 м больше длины авто, а ширина — на 1,5 м. Высоту можно варьировать довольно широко, но капот обязательно должен открываться свободно.

Каркасный гараж своими руками: пошаговая инструкция с фото отчётом

Строительство гаража своими руками

Самый простой каркасный гараж из профильной трубы реально построить своими руками за несколько дней. Для устройства крыши может понадобиться один помощник.

Сборка стен и крыши

Каркас из металлопрофиля возводят по аналогии с конструкцией из пиломатериалов:

  1. Выполняют нижнюю обвязку. Профильные трубы нарезают в соответствии с расчетами, фиксируют на фундаменте (по выпущенной арматуре), последовательно соединяя металлическими уголками или сваркой.
  2. Устанавливают вертикальные стойки. Работу начинают с углов, с шагом 50-60 см.
  3. Монтируют верхнюю обвязку. Она является основанием для установки крыши.
  4.  Крепят поперечные ребра жесткости.
  5. Устанавливают заранее собранные кровельные фермы. Они имеют вид треугольников, посередине укрепленных распорками. Соединяются в верхней части коньковым профилем. На небольшой гараж достаточно 3-4 ферм.
  6. Для укладки напольного покрытия к трубам нижней обвязки приваривают металлические лаги с шагом 40-60 см.

Полезное:   Терраса у дома: планирование, ход работ

Установка ворот и обшивка гаража

После сборки каркаса приступают к установке гаражных ворот. Для этого используют профиль из металла с сечением 60х60 мм. Из него изготавливают детали по размерам будущих ворот, соединяют сваркой или металлическими уголками. Затем навешивают на них петли, обшивают профлистом и устанавливают конструкцию на место.

Для обшивки стен и крыши гаража также используют оцинкованный профлист. Он легкий, недорогой и хорошо поддается резке. Альтернатива — профилированный лист с дополнительным слоем из красящего полимерного покрытия. Крепление материала к каркасу выполняют оцинкованными саморезами с резиновой прокладкой.

Оформить стены каркасного гаража из металлопрофиля можно и сайдингом. В этом случае их сначала обшивают листами фанеры или OSB.

Таким образом, гараж из профильной трубы не требует больших денежных вложений и сложного ухода, но позволяет защитить автомобиль от негативных внешних воздействий, угона.

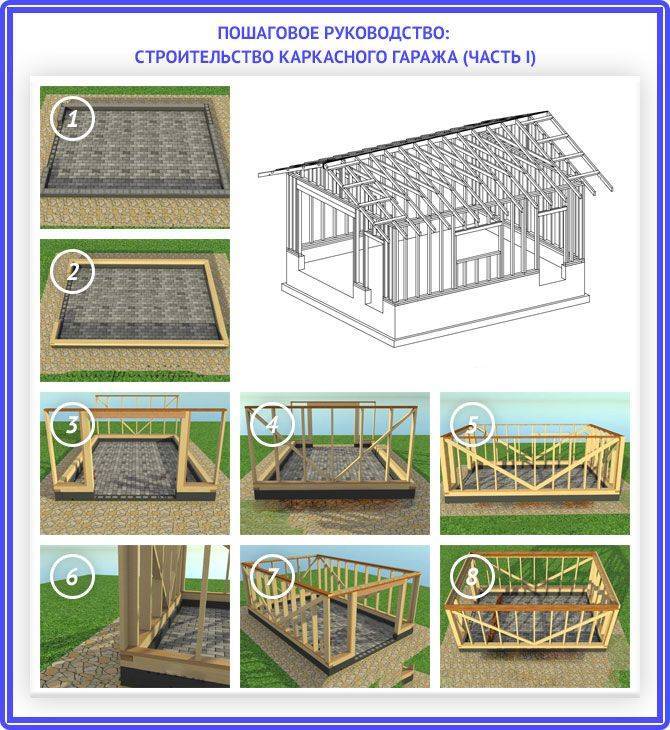

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

  1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
  2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
  3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
  4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
  5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
  6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

  1. В местах установки свай нужно вырыть неглубокие ямки.
  2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
  3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
  4. Полости внутри свай залить бетоном.
  5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

  1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.

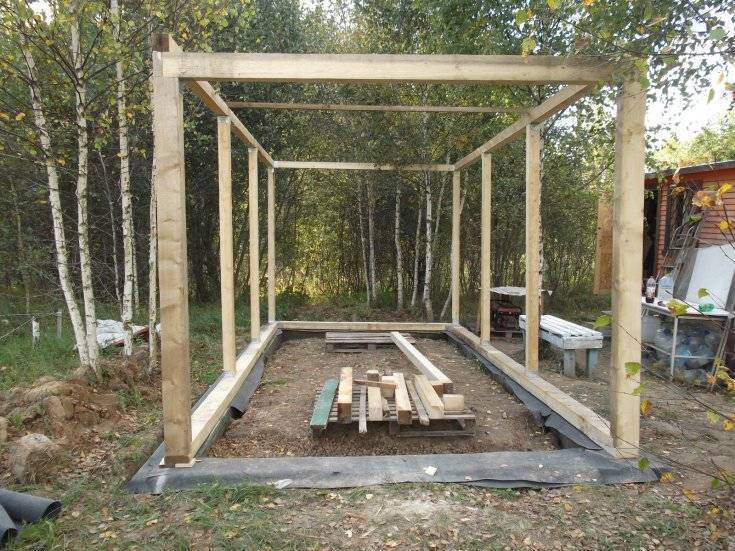

  2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

    Угловые соединения бруса нижней обвязки должны быть тщательными

  3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

    Установка угловых стоек должна контролировать строительным уровнем

  4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

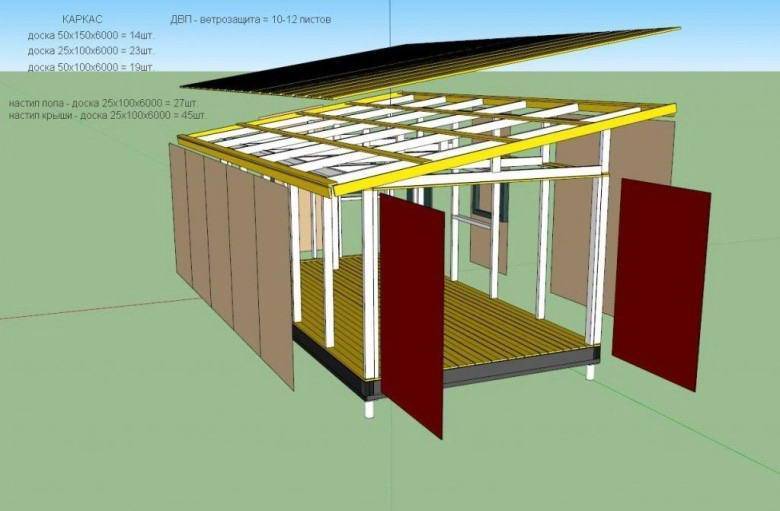

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

  1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
  2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
  3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
  4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.
Популярные статьи  Летняя кухня своими руками: удачные проекты, варианты обустройства и правила постройки (100 фото + видео)

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

  • металлопрофиля;
  • листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

  • штукатурка;
  • покраска;
  • облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Достоинства и недостатки каркасного гаража

Среди достоинств деревянного каркасного гаража выделяют:

  1. Простоту и скорость возведения. Вся конструкция крепится на болтах и саморезах. Всего два человека могут за несколько недель собрать готовый гараж с нуля. При этом нет необходимости в какой-либо спецтехнике.
  2. Экономичность. Благодаря небольшому весу конструкции под гараж можно заложить облегчённый фундамент. Стоимость постройки также будет ниже, чем при использовании кирпича.
  3. Низкую теплопроводность древесины, которая позволит зимой поддерживать в гараже комфортную температуру.
  4. Прочность конструкции.

Каркасный гараж возводится очень быстро

Однако нужно учитывать и недостатки этой технологии:

  1. Горючесть материалов. Поэтому нужно заранее позаботиться о пожарной безопасности. Для этого придётся обшить каркас снаружи и внутри негорючим материалом, грамотно провести электропроводку, использовать для утепления каменную вату. Также можно пропитать дерево антипиринами — веществами, повышающими огнестойкость.
  2. Возможность разрушения от размножения плесени или грибка, гниения, атаки грызунов. Чтобы предотвратить это, нужно пропитать древесину специальными антисептиками.
  3. Риск взлома. Деревянные стены каркаса менее прочны, чем кирпичные. Поэтому такой гараж лучше строить на собственном придомовом участке, чтобы обеспечить защиту от злоумышленников.

Выбор фундамента

Все каркасники – легкие постройки и не требуют устройства солидного основания. Для гаража этого типа подойдет любой фундамент:

  • плитный;
  • МЗЛ (мелкозаглубленный ленточный);
  • столбчатый;
  • на винтовых сваях.

Альтернатива традиционным фундаментам

Фундамент Семыкина — бюджетный вариант

Для небольших одноэтажных строений подойдет самый бюджетный вариант – фундамент Семыкина. Он возводится из автомобильных покрышек, которые являются бросовым материалом. Это существенно удешевляет смету. Внутренние полости покрышек на ¾ заполняют песком и гравием, заливают бетоном.

Фундамент Семыкина запатентован и зарекомендовал себя на практике исключительно с положительной стороны. Он способен выдерживать весовую нагрузку от одно- и двухэтажных строений.

В числе преимуществ основания из автомобильных покрышек:

  • амортизирующие свойства, предотвращающие перекос строения при подвижках грунта в периоды его замерзания-оттаивания;
  • долговечность;
  • дешевизна;
  • высокая скорость возведения.

Критерии выбора фундамента

Оптимальным решением для любого типа строения является плитное основание. Но при его выборе необходимо заранее решить несколько важных вопросов:

  • где будет находиться смотровая яма, и каковы её габариты;
  • где и как будут расположены коммуникации (электропроводка, водопровод, канализация, вентиляция);
  • определить местоположение станков, стеллажей, верстака.

Не всегда удаётся заранее предусмотреть все нюансы обустройства гаража, и в этом случае выбирают ленточный или столбчатый фундаменты. Они предоставляют простор для выбора местоположения всех перечисленных выше элементов строения и его интерьера.

Строительство столбчатого фундамента

Возведение столбчатого фундамента

Столбчатый фундамент представляет собой комплекс заглублённых в землю опор, расположенных по периметру здания. Возможны несколько способов устройства столбов.

  1. Из кирпичей, уложенных на цементно-песчаный раствор.
  2. Посредством заливки бетоном асбестовых труб сечением 200-350 мм;
  3. Из бетонных блоков.
  4. С помощью монтажа опалубки, армирования и заливки бетона.
  5. Из металлических труб с толщиной стенки более 2 мм и заполненных гравием и цементно-песчаным раствором.

Независимо от выбранного способа устройства опор, потребуется сформировать для них углубления в грунте. Ямы можно выкопать лопатой или пробурить мотобуром. Для фундамента под каркасный гараж оптимальное сечение углублений – 20-25 см.

Этапы строительства:

Шаг 1. Выбор места

Важно, чтобы строение находилось на расстоянии не менее 1,5 м от деревьев, любых ограждений и построек

Шаг 2. Разметка. На этом этапе с помощью лазерного уровня находят угловые точки будущего гаража и отмечают их колышками. Соединяют бечёвкой или полипропиленовым шнуром. Проверяют прямолинейность углов и убеждаются в том, что диагонали прямоугольника равны.

Шаг 3. Подготовка участка. При необходимости выравнивают рельеф выбранного места, срезая возвышенности и убирая грунт за пределы разметки.

Шаг 4. В местах установки столбов натягивают шнурку «от стены к стене». Оптимальное расстояние между опорами (без учета их сечения) – 80-120 см. Чем тоньше столбы, тем меньшую дистанцию между ними выбирают.

Шаг 5. В найденных точках выкапывают или иным образом формируют отверстия в грунте глубиной 100-120 см.

Шаг 6. Из досок сечением 15х150 мм изготавливают опалубку в виде полых коробов требуемого размера.

Шаг 7. На дно каждой ямы насыпают слой песка толщиной 5-10 см и 10-15 см слой щебня. Тщательно утрамбовывают каждый.

Шаг 8. Устанавливают опалубку в ямы, выравнивают по уровню.

Шаг 9. Из прутков арматуры связывают прямоугольные стержни и устанавливают их в опалубку.

Шаг 10. Вручную или в бетоносмесителе готовят цементно-песчаный раствор с наполнителем из гравия.

Шаг 11. Заполняют опалубку бетоном с уплотнением каждого его слоя.

Шаг 12. После застывания столбов разбирают опалубку.

Шаг 13. Проверяют ровность расположения опор по горизонтали. Используют двухметровый пузырьковый уровень. Допустимы отклонения не более 5 мм.

Размеры каркасного гаража

Габариты постройки зависят от трех основных параметров:

  • размеров самой машины. Одно дело, если планируется держать в гараже смарт, и совсем другое, если там будет стоять джип;
  • количество техники. Можно выбрать модель на две машины, машину и мотоцикл, машину и культиватор/мини-трактор и так далее;
  • наличию дополнительных помещений – мастерской, отсеков для хранения различного оборудования, а также смотровой ямы.

Фактически минимальные габариты постройки должны превышать габаритные (именно габаритные, то есть параллелепипеда, в который вписывается автомобиль) размеры транспорта как минимум на метр по длине и на полную ширину открытой дверки плюс еще метр по ширине. При наличии другого оборудования следует исходить из габаритов автомобиля и планируемой к хранению техники с учетом обязательного свободного прохода между ними и расстояния до стен не менее полуметра.

Особенности разновидностей конструкций

Сварные металлические гаражи по конструктивным характеристикам практически не отличаются от разборных. На установленный жесткий каркас стальные листы крепятся посредством сварки. Такие гаражи подходят для случаев, когда предполагается длительное использование гаража на одном месте. Так как разобрать его без ущерба практически нереально.

Разборный гараж очень удобен во всех направлениях. Такую конструкцию легко разобрать и перевести на другое место, причем со сборкой тоже не возникнет никаких осложнений. Каркас может быть скреплен саморезами или иметь специальные пазы для сборки. На сегодняшний день такой тип гаражей считается самым востребованным, благодаря высоким показателям прочности с сравнительно низкой ценовой категорией.

Необходимые материалы и инструменты

Каркасный гараж своими руками: пошаговая инструкция с фото отчётом
Инструменты для строительства гаража

Строительство гаража – трудоёмкий процесс, для которого требуется достаточно большое количество инструментов:

  • Лопаты — понадобятся для работы с фундаментом;
  • Пила для распила бруса по нужным размерам;
  • Молоток, стамески, плоскогубцы;
  • Шуруповёрт — для крепления бруса и других материалов;
  • Измерительные инструменты.
Популярные статьи  Делаем домик для кошки своими руками

Теперь перейдём к материалам, которые понадобятся для строительства:

  • Опалубка — для заливки фундамента;
  • Цемент;
  • Крепёжные материалы;
  • Кровля — расчет её размеров производится в зависимости от типа крыши и самого материала;
  • Специальная пропитка;
  • Материалы для внутренней отделки.

Строительство фундамента

Каркасный гараж своими руками: пошаговая инструкция с фото отчётом

Составив проект или чертеж и привязав его к местности, завезите все необходимые материалы для создания фундамента. При создании фундамента учитывайте, что смотровая яма значительно увеличивает функциональность гаража, позволяя не только хранить, но также обслуживать и ремонтировать автомобиль. Если же смотровая яма вам не нужна, то вы можете выбрать и построить фундамент, пользуясь информацией из статей Какой фундамент лучше подойдет для дома из бруса — особенности расчета и Крепление бруса к разным видам фундамента .

Если вы решили строить яму, то технологию создания фундамента придется изменить, вырыв котлован под нее. Глубину ямы определяйте исходя из своего роста и потребностей. Можно сделать лежачую яму, обрудовав ее тележкой, можно сделать сидячую или стоячую яму. Разница лишь в высоте и в том, что в стоячей яме вы сможете выполнять любые виды работ, в сидячей не сможете нормально снимать мотор и коробку, а лежачая яма подойдет лишь для небольшого обслуживания автомобиля. Вот ориентировочные глубины ямы и котлована для нее:

  • лежачая 50/80 см;
  • сидячая 130/170 см;
  • стоячая 170/210 см.

Для бетонирования ямы используйте такую же технологию, как и для заливки бетонного ростверка. В яме можете предусмотреть ниши для инструмента. Ширина готовой ямы должна быть на 5–10 см меньше расстояния между внутренней стороной колес одной оси. На поверхности ямы закрепите уголки или стальные трубы, которые не позволят автомобилю упасть в нее.

Если вы собираетесь ставить железные ворота, то предусмотрите крепежные элементы для них. В зависимости от модели ворот это могут быть как 2 вертикальных столба с крепежными элементами (навесами), так и 4–6 столбов. Если же вы собираетесь устанавливать роллетные ворота, то для их крепления можно использовать деревянные стены и потолок.

Конструктивные особенности каркасников

По названию каркасного гаража легко догадаться, что лежит в основе его конструкции

Каркасник – строение, полностью возведённое из дерева. Металлические здесь только крепежи и соединительные элементы (перфорированные уголки и пластины). Название технологии «говорящее», информирующее о том, что основа строения – каркас. После его обшивки выбранным материалом получают полноценное здание с несущими и ненесущими стенами, стропильной системой и перекрытиями.

Различают три технологии возведения построек этого типа:

  1. Канадская. Отличительная особенность – в применении СИП-панелей. Эти изделия состоят из толстого (10-20 см) пенополиуретана, с обеих сторон оклеенного полотнами ОСП (ориентированно-стружечной плиты) толщиной 9-12 мм.
  2. Каркасно-щитовая, подразумевающая сборку крупногабаритных панелей из досок и последующую их установку в проемы каркаса.
  3. Каркасно-рамочная. Наиболее простая в реализации, позволяющая выполнять весь комплекс работ своими руками, без привлечения помощников и грузоподъёмной техники. Далее будет рассмотрен именно этот способ строительства гаража.

Основные элементы каркасного строения

Каркасный гараж из дерева — вид изнутри

Каркасная постройка состоит из следующих элементов:

  • фундамента;
  • нижней обвязки;
  • каркаса стен из вертикальных рядовых и угловых стоек;
  • обшивки;
  • верхнего перекрытия;
  • стропильной системы (отсутствует у строений с плоскими кровлями);
  • крыши.

Используемый в строительстве пиломатериал – брус сечением 100х100 или 150х150 мм и доски сечением 15х50 мм и 25х20 мм. Обшивка – плиты ОСП толщиной 9 мм.

Нужен ли брус?

При строительстве каркасного деревянного гаража брус не является незаменимым

В остальном она уступает брусу. При проектировании учитывают, что для неё допустимы нагрузки на 15% меньше, чем для цельного пиломатериала. Но гараж – лёгкое строение, не предполагающее солидного давления на фундамент и перекрытия. Поэтому в целях экономии и удобства собственноручной переноски пиломатериалов можно безбоязненно использовать балки из пакета досок.

Это интересно: Как сделать сухой ручей на даче своими руками (видео)

Начало монтажных работ – подготовка строительной площадки и устройство фундамента

Подготовительные работы считаются наиболее важными при любом строительстве. От качества подготовки места для возведения объекта будет зависеть ровность фундамента и надежность всего нового здания. После выбора подходящего места на участке, необходимо расчистить периметр и тщательно выровнять местность.

Площадка под застройку должна быть больше периметра возводимого объекта на 50–60 см с каждой стороны. После разметки с земли необходимо удалить плодородный слой почвы глубиной от 15 до 20 см. Проще всего вырыть такую яму с помощью специальной техники, хотя при некоторой сноровке и наличии свободного времени можно обойтись лопатой и сделать все самому. Дно выкапанной ямы обязательно нужно утрамбовать вручную или с помощью катка.

Для строительства каркасного гаража подойдет любой тип фундамента, так как постройка не будет отличаться большим весом, а значит, не создаст серьезной нагрузки на подготовленное основание. Однако помимо самого строительного объекта при выборе фундамента нужно учитывать и вес автомобиля, который будет стоять в гараже. Специалисты рекомендуют для каркасных объектов создавать плитный или ленточный фундамент.

После определения типа фундамента необходимо наметить угловые точки периметра под стены. Для начала нужно отметить одну угловую точку, в которой устанавливается разметочная обноска. К обноске привязывают шнуры – по два на каждую сторону при устройстве ленточного фундамента, в этом случае расстояние между шнурами будет задавать ширину планируемой ленты. Шнуры растягивают по сторонам будущего фундамента на всю длину, после чего фиксируют на противоположных обносках.

Крайне важно сделать все углы будущего здания прямыми. С помощью перекладины установленной обноски можно в определенных пределах перемещать точку фиксации на ней шнура

Чтобы убедиться в прямоугольности углов, можно измерить диагонали прямоугольника, они должны быть одинаковыми по длине.

Каркасный гараж можно построить на бюджетном столбчатом основании. Фундамент из опор отличается простотой монтажа, его можно сделать самостоятельно и он прекрасно подходит для последующего настила дощатого пола, который должен быть достаточно прочным и надежным, чтобы выдерживать вес автомобиля.  Столбчатый фундамент можно сделать из разных материалов. Обычно для устройства такого основания используют железобетонные конструкции, бетонные блоки, кирпич или комбинируют сразу несколько материалов.

Ленточный фундамент отличается большей сложностью в обустройстве и требует намного больше времени, так как в строительстве придется использовать бетонный раствор, который достаточно долго набирает прочность и застывает. Главным преимуществом ленточного основания под каркасное строение является то, что он дает широкие возможности по созданию смотровой ямы. Пол гаража на ленточном фундаменте можно делать как деревянным, так и бетонным.

Третьим по популярности типом фундамента для строительства каркасных сооружений является плитное основание. Оно считается наиболее сложным и затратным при строительстве, так как требует создания целой системы утрамбованных слоев из разных материалов, поверх которых уже заливается бетон. Достоинством плитного основания является его высокая прочность, надежность и долговечность.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Каркасный гараж своими руками: пошаговая инструкция с фото отчётом
Как разобрать однорычажный смеситель – особенности и видео
Как разобрать смеситель на кухне?
