Строительные работы

Для начала выполняется разметка с использованием рулетки и маяков. Выкапываем яму. Кстати, не спешите выбрасывать весь грунт на этой стадии земляных работ. Оставьте небольшое количество для того, чтобы засыпать стенки после заливки. Пол вырытого котлована должен быть ровным. После чего на дно насыпают слой щебня с песком и тщательно утрамбовывают.

Необходимо понять, как сделать так, чтобы при пучении грунта зимой и осадке гаража на место весной яма не проломила пол или не образовалось больших щелей между ее стенами и полом гаража. Тут и играет свою роль засыпка из гравия и песка, т. к. она является непучинистым основанием и неким амортизатором при просадке.

Вся работа представляет собой наслаивание одного материала на другой:

  • слой щебня (15 см) закрывается слоем песка (5-7 см), на песок укладывается рубероид. Его края должны закрывать и нижние участки стен (приблизительно 10-15 см).
  • бетонный раствор заливает слой рубероида.
  • на залитый и немного подсохший пол помещают металлическую сетку и заливают ее раствором цемента (это сделает конструкцию крепкой). Слой должен получиться достаточно толстым (6-7 см). Только когда полы в яме основательно схватятся, можно приниматься за стены. На них наносится небольшой слой глины, далее – слой рубероида.

Сборка опалубки и засыпка

Следующим этапом будет сборка опалубки из досок для возведения стен. Когда вы будете ее собирать, обязательно учитывайте расположение полок для инструментов, которые имеются в проекте. Когда опалубка собрана, ее заливают толстыми слоями цемента (35-40 см). Не забудьте утрамбовывать материал в процессе заливки. В каждый слой добавляйте полоску металлической сетки.

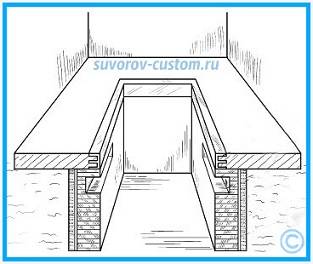

Закладная рама устанавливается сверху стен, когда все они полностью вылиты. Чтобы закрепить анкера, можно применять стальные пруты длиною в полметра. Установите раму так, чтобы по краям ямы получились невысокие бордюры. Они будут служить страховкой, чтобы колесо случайно не соскочило с краев ямы.

Когда бетон окончательно схватился, можно приступать к обратной засыпке стен. Грунт нужно как можно лучше утрамбовать, насыпать сверху щебень и с помощью бетона выровнять поверхность с полом. Смотровая яма в гараже своими руками готова.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Проводим освещение Также в конструкцию можно провести освещение, это очень поможет при ремонте автомобиля. Провода следует поместить в гофротрубу, а розетка должна находиться в герметичном корпусе. Лестницу для ямы можно не закреплять — доставать ее по мере необходимости.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Гидроизоляция смотровой ямы сухими смесями: особенности действия материала

Проникающую гидроизоляцию смотровой ямы осуществляют с использованием специальных сухих смесей.Их разводят в воде в небольшом количестве и наносят за короткое время на увлажненную бетонную поверхность. Состав смесей проникает в поры бетона, используя его капилляры и микротрещины, и создает в них нерастворимые кристаллы. Чем влажнее бетон, тем быстрее смеси вступят в реакцию с ним и кристаллизуются в его структуре.

Уже через несколько часов оставшийся на бетоне защитный слой гидроизоляции теряет свою актуальностьи может быть заглажен, либо удален. Такая гидроизоляция достаточно проста, надежна и экономична. При кристаллизации внутри материала, она выдавливает из него воду и не дает проникнуть ей внутрь вновь.

Применять такие же смеси можно при гидроизоляции смотровой ямы гаража, овощной ямы и остальных помещений, находящихся ниже уровня грунта, а также для гидроизоляции ленточного фундамента, бетонных бассейнов, дачных прудов и других подобных сооружений.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Используя проникающие смеси для гидроизоляции ямы, гаража, бассейна, погреба и иных построек, можно значительно сэкономить на трудозатратах и материалах, а обработанные конструкции верно прослужат не один десяток лет.Смеси не токсичны и не представляют опасности при попадании в пищу и питьевую воду, поэтому вполне могут использоваться и при строительстве колодцев и дачных водопроводов.

В нашей стране уже стало традицией чинить свою машину не в автосервисе, а в своем гараже. Отчасти это правильно, ведь зачем переплачивать за ремонт, который вполне возможно выполнить дома. Плюс ко всему, такое «ковыряние» в машине позволяет получить новый опыт, что особенно полезно в случае молодых водителей.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Подавляющее большинство работ, которые нужно сделать в ходе мелкого и среднего ремонта, можно сделать своими руками, не отгоняя автомобиль на СТО и выкладывая круглую сумму за простую диагностику. Часто в автомобиле случаются такое поломки, которые требуют залезть под машину. Вот в этом случае смотровая яма будет просто незаменима.

Размеры смотровой ямы для обслуживания крупногабаритных транспортных средств

Строительство ямы, которую предполагается использовать для обслуживания грузовых автомобилей, подразумевает несколько иные размеры. Расстояние между колесами у автомашин этой категории значительно отличается от модели к модели. Это значительно усложняет проектирование сооружения. Вариантов расчета два. Первый предполагает взятие за «эталонную» величину показатели собственного автотранспорта и вычитание из нее 300-400 миллиметров. Если расчеты неверны, добираться до нужных узлов придется с трудом. Второй вариант подразумевает то, что яму оборудуют универсальной, усредняя параметры, то есть делают с шириной в 1000 мм, что позволяет осматривать авто и с базой в 120, и с базой в 80 см.

Начинаем работу. Разметка смотровой ямы

Как и для всех, даже самых простых сооружений, строительство нашей ямы начинаем с разметки, то есть с определения очертаний и размеров будущей ямы. Это необходимо, тем более что устраивать яму мы будем в уже построенном, а то и действующем гараже. Что, согласитесь, усложняет нашу задачу, хотя бы из-за стеснённых условий работы.

Разметку котлована выполним исходя из того, что грунт, образующий стенки котлована, будет иметь определённый уклон, при этом размеры смотровой ямы должны выдерживаться в пределах, делающих работу удобной.

Это с одной стороны. С другой, выполняя парковку, водитель не должен обливаться холодным потом от страха, что машина провалится. Для страховки от соскальзывания, мы предпримем определённые шаги, но об этом дальше.

Исходя изо всех упомянутых требований, определим ширину ямы «в чистоте» (то есть по ширине рабочего пространства) в 70 см. Этого достаточно для удобной работы, причём, даже для крошки «Daewoo Matiz» (колея 128 см) останется пространство для манёвра порядка 20 сантиметров (между ямой и колесом). А для «Жигулей», с их колеёй 132 см, ширину можно сделать и больше. Сантиметров на пять – десять, но и это неплохо.

Длину определяем исходя из личных понятий об удобстве работы, а так же размеров гаража, но делать её меньше двух метров вряд ли оправдано.

Популярные статьи  Как сложить печь своими руками — чертежи и технология строительства: пошаговая инструкция, видео

На полу гаража рисуем (либо обозначаем колышками) прямоугольник нашей ямы, затем, добавляем по всем четырём сторонам толщину стен и, руководствуясь качествами устойчивостью грунта, даём приблизительный запас на уклон земляных стенок. Для плотных суглинков эта величина приблизительно равна 20-30 см.

Глубину, определяем из требований эргономики, причём применительно именно к себе любимому. Ясно, что согнувшись, либо стоя на цыпочках, много не наработаешь. Поэтому, рассчитываем нашу яму таким образом, что бы от макушки головы, до днища машины было расстояние 25-30 см.

При клиренсе около 16 см («Жигули») и росте работающего 180 см, глубина (снова таки, «в чистоте») будет порядка 1,70 -1,80 м. Тут лучше немного перекопать, чем не докопать, при необходимости под ноги всегда можно подставить скамейку, или сделать на нужной высоте фальшпол. Наглядно всё это показано на рис. 1.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности

В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным

Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Отделка смотровой ямы изнутри

Если в канаве ремонтник проводит немного времени, качество и особенности внутренней отделки не принципиальны. Однако для удобства и эстетичного вида все же рекомендуется использовать отделочные материалы.

Одним из самых популярных способов является штукатурка. При этом желательно добавлять в раствор присадки с антибактериальным эффектом – чтобы предотвратить развитие плесени и грибка – а также выполнять окрашивание стенок.

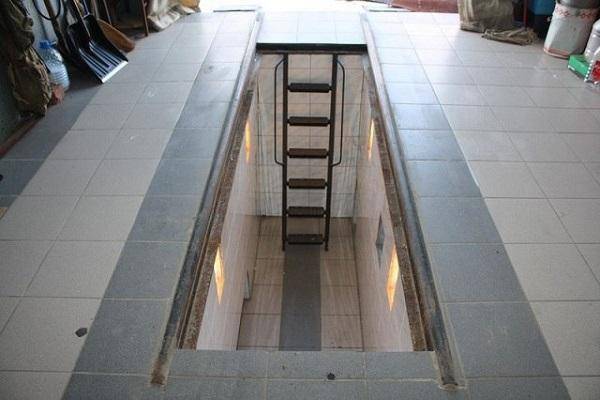

Очень удобна отделка внутри с помощью керамической плитки

Ее легко очищать от любых загрязнений, сложнее пораниться о неровные стенки при неосторожном движении

Обратите внимание: контрастная отделка периметра смотровой ямы, а часто и подсветка – не прихоть и не дань эстетике! Это элементарная мера предосторожности. Так легче заметить края ямы и меньше риск провалиться в нее.

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени

При оформлении ступеней использовать гладкую, скользящую плитку нежелательно – лучше устроить резиновые или металлические накладки на ступени.

Если такой возможности нет, стоит предпочесть нескользящую плитку.

Расположенные вертикально или с малым наклоном металлические/деревянные лестницы необходимо снабжать перилами хотя бы в верхней части.

Вместо деревянных щитов удобно применять решетчатые накладки на смотровой люк.

Для чего и как сделать яму в гараже

Гаражная или смотровая яма – это важный элемент всего гаражного помещения. Она необходима в первую очередь для ремонтных работ с автомобилем, но многие используют её под погреб

Важно знать, что не в любом гараже возможно обустройство. Так, например, если при изучении почвы вокруг гаража выяснится, что грунтовые воды залегают неглубоко, то лучше не выкапывать подобную яму, поскольку она может затапливаться

Прежде чем начать строительство, следует знать некоторые общие рекомендации:

  • Заранее побеспокойтесь о закупке всех материалов;
  • На стенах следует оборудовать гидроизоляцию;
  • На пол в не нужно класть скользкое покрытие;
  • Перед началом отделочных работ, подумайте, нужно ли вам освещение;
  • Для ямы изготавливают «крышку», чтобы закрывать её при необходимости.

Конечно, идеально будет выкопать яму до постройки гаража (на размеченном месте). Это выгодно еще и тем, что можно выкопать ее с помощью крупной техники, притом, что в готовом гараже она копается только вручную.

Не забывайте заранее определить размеры, которые стоит соотнести еще и с размерами всего гаража.

Лучше всего сделать небольшой чертёж, где будут намечены все необходимые размеры. Есть стандартные (рекомендуемые) размеры: ширина около 70-80 см, длина около 200 см, а глубина рассчитывается из роста хозяина. Оптимально, когда между головой и дном машины остаётся 20-30 см.

Земляные работы для смотровой ямы своими руками

Теперь нам придётся на некоторое время вообразить себя кротом. Ведь вынуть нужно будет порядка 9 кубометров земли, немало, особенно, если копать вручную, а грунт прочный. Но утешимся тем, что это наиболее трудоёмкая часть работы (в крайнем случае, землекопов можно нанять).

Часть грунта необходимо оставить, складировав рядом с гаражом, либо внутри его. Эта земля пригодится для засыпки пазух, после того, как будут выполнены стены нашего сооружения. Остальную землю вывозим. При расчёте необходимой для вывозки техники, необходимо учитывать, что объём разрыхлённой земли, будет больше, чем объём котлована приблизительно на 20-25%.

Выравниваем земляной пол котлована, а затем выполняем уплотнение щебнем. Для этого, насыпаем щебень равномерным слоем, толщиной равной полутора размерам самых крупных кусков. После этого, трамбовкой «вбиваем» щебень в грунт.

Смотровая яма в гараже будет гораздо удобнее для работы, если в стенах расположить ниши, куда можно будет класть инструмент, запчасти и различные материалы. Места под ниши нужно предусмотреть заранее, на стадии земляных работ.

Какие потребуются материалы

  • песок и гравий — для приготовления кладочного раствора;
  • щебень — для формирования подушки;
  • цемент — для замешивания раствора;
  • деревянные бруски в 30 на 30 мм (можно и 40 на 40);
  • доски толщиной до 2,5 см или фанера толщиной до 1,5 см — для создания опалубки;
  • доски толщиной до 4,5 см — для обустройства крышки смотровой ямы;
  • гидроизолятор (рубероид, мастика, пленка) — для профилактики проникновения грунтовых вод и защиты стяжки от сырости (посмотрите, как сделать гидроизоляцию правильно);
  • армирующий прут и стальная проволока — для создания армирующей решетки по стенам и напольному основанию ямы.

Если вы делаете вентиляцию, то также понадобятся пластиковые трубы — оптимально использовать варианты с диаметром до 10 см. Деревянные доски и бруски можно заменить кирпичами и пеноблоками, но стоимость работ в связи с этим вырастет.

Постройка смотровой ямы

Перед началом строительства на полу гаража проводится разметка, в которой определяют наиболее правильно используемую траекторию заезда автомобиля, расстояние от въездных ворот и до стены, устанавливают разметочные маяки по размерам будущей ямы.

Отрывка котлована осуществляется с условием запаса по размерам минимум 20 см с каждой стороны, то есть при ширине 1 метр котлован под яму должен быть не меньше 1, 4метра. Такой запас необходим для устройства гидроизоляционного замка из глиняного раствора. Глубина отрывки должна быть на 15-20 см ниже необходимого размера глубины сооружения. Длина ямы должна быть больше длины автомобиля как минимум на 1 метр, это необходимое расстояние для установки лестницы и удобства спуска в яму.

Популярные статьи  Как сделать детскую песочницу своими руками: чертежи, фотографии

После отрывки котлована, проводятся работы по гидроизоляции дна ямы. Сначала дно утрамбовывается и отсыпается песком, а дальше заливается слоем глиняного раствора толщиной 10 см. После высыхания глины на дно укладывается слой полиэтиленовой пленки большой плотности, для этого берется отрезок, который полностью обеспечит покрытие как дна, так и стен ямы.

Поверх покрытого слоем пленки дна устанавливается арматурный каркас и опалубка для заливки дна бетоном. Заливка делается одновременно, с таким расчетом, чтобы толщина дна была минимум 10 см. Ширина заливки зависит от того какой конструкции планируется возводить стены – для кирпичной кладки ширина увеличивается на 2 ширины кирпича, а для бетонной заливки на 20 см – из расчета по 10 см ширины на каждую стену ямы.

Возведение стен обычно начинается после 4-5 суток высыхания дна. Однако, сначала в яме монтируется вентиляционная вытяжка, она размещается в нижней части ямы, на высоте 20-25 см от дна, системы вентиляции монтируют из канализационных пластиковых труб или труб для вентиляции, диаметром не менее 100 мм. Трубы соединяют и фиксируют в верхней части, так чтобы пленка гидроизоляционного барьера охватывала трубы снаружи, разрезов пленки для того, чтобы пропустить трубы не делают.

Кирпичная кладка делается на цементный или известково-песчаный раствор, строго выдерживая размеры и вертикальность кладки. Кладку делают на высоту 10-15 см ниже уровня пола.

При устройстве бетонной заливки стенок ямы устраивают опалубку и арматурный каркас из арматуры или проволоки диаметром 8 мм в виде клетки с размерами 12-15 см. по всему периметру. При заливке используется в качестве наполнителя щебень или гравий мелкой фракции, при заливке необходимо тщательно осуществлять уплотнение всех ячеек заливки.

После того как заливка будет выполнена и бетон наберет свою прочность, через 5-7 дней после окончания заливки или кладки кирпича необходимо провести заливку глиняного замка вокруг конструкции. Для заливки используется жирная глина, разведенная водой до состояния домашней сметаны, для того чтобы ускорить процесс схватывания глиняного раствора можно в состав раствора добавить небольшое количество конторского клея, примерно 200 грамм на 30 литров раствора, заливка также должна осуществляться одновременно без перерывов для формирования монолитного слоя. После того как будет осуществлена заливка глиняного замка наступает время устройства остальных элементов смотровой ямы.

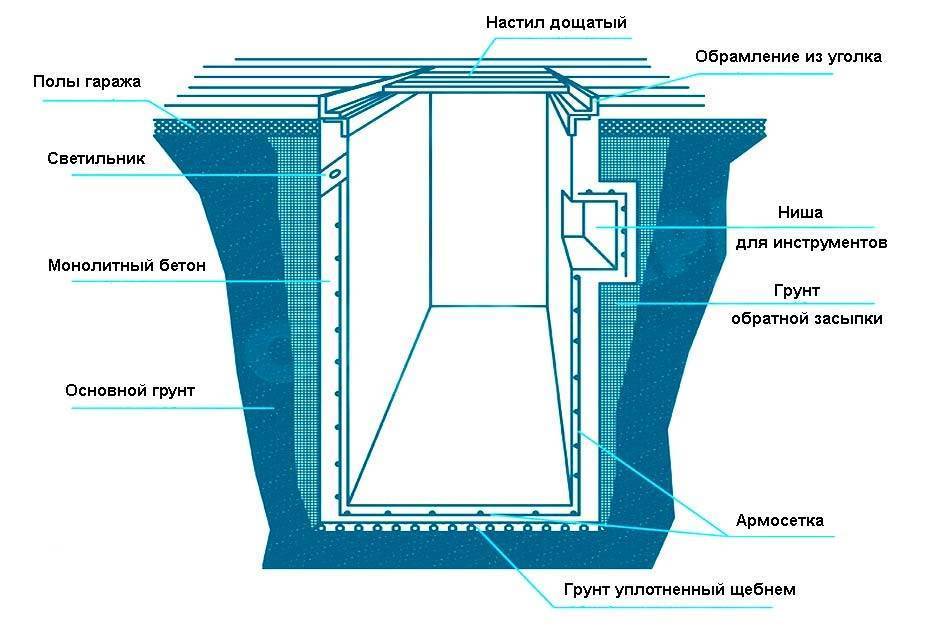

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

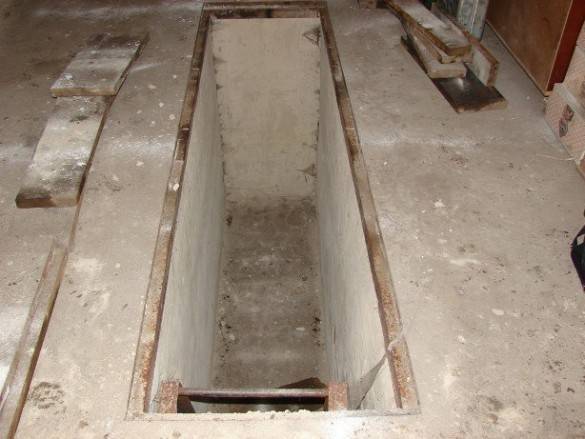

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Популярные статьи  Двухтрубная система отопления частного дома: используем схему и делаем своими руками

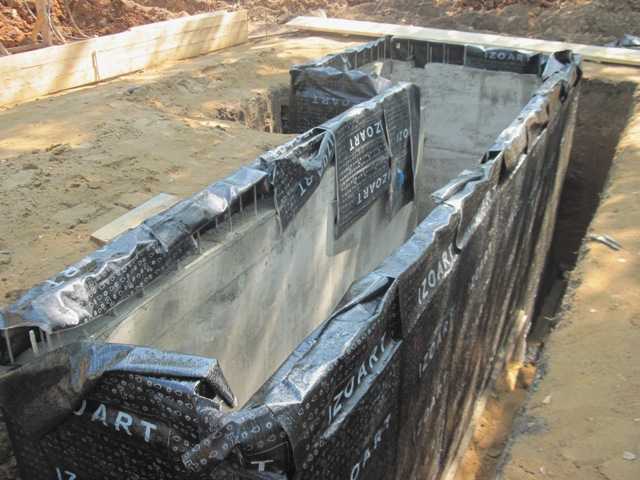

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

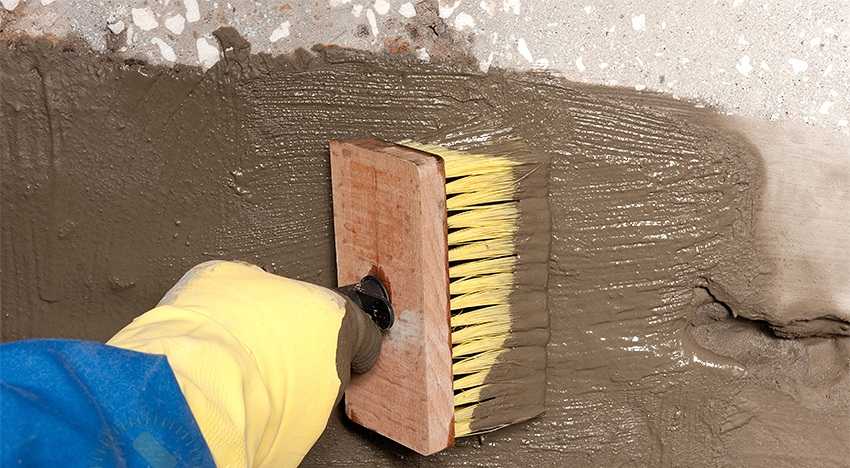

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

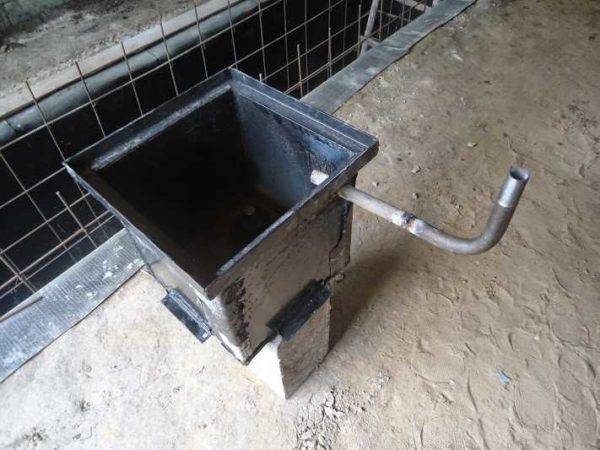

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

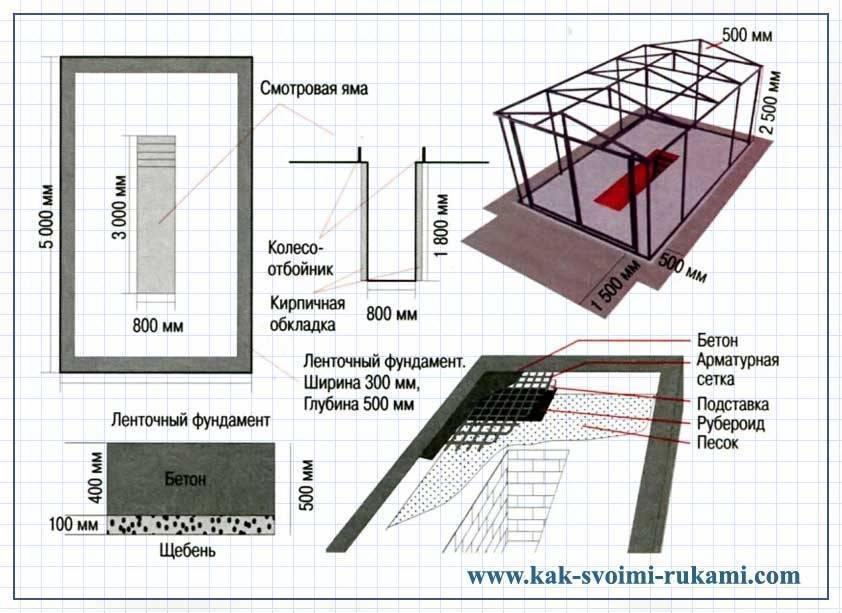

Стандартные размеры

Не существует стандартных размеров, которым должна соответствовать данная конструкция. Габариты выбираются, исходя из размеров машины, и составляют:

минимальная ширина свободного пространства – не менее восьмисот миллиметров

Важно правильно рассчитать, на какое расстояние и ширину выполнять канаву при закладке ямы. Итоговые габариты по ширине должны быть меньше размера колеи авто на двести миллиметров (если брать расстояние между внутренними плоскостями ходовых колес)

Ширина канавы выполняется на триста миллиметров больше итоговых габаритов, для обеспечения укрепления стенок;
длина определяется размерами помещения, где выполняются работы и должна превышать соответствующие габариты машины не менее, чем на пятьсот миллиметров в каждую сторону. Учитывая изложенные обстоятельства, данный размер колеблется в диапазоне от двух до шести метров. Также необходимо учесть устройство лестницы для спуска в яму. Она выполняется в приставном или ступенчатом исполнении. Приставной вариант позволит сэкономить пространство, но менее безопасен и удобен;
параметр глубины зависит от роста автовладельца. Изначально котлован выкапывается до двух метров, чтобы в готовом виде высота составляла около метра восьмидесяти или немного больше. При выборе глубины необходимо отталкиваться от уровня залегания грунтовых вод.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Оптимальные габариты определяются особенностями помещения, где оборудуется яма, ростом хозяина машины и размерами автомобиля. Также необходимо заранее предусмотреть место расположения лестницы. Оптимальное решение – разместить ее сзади. Но иногда размеры гаража этого не позволяют, поэтому оптимальный выход – расположение входа сбоку. Перед началом строительства необходимо выполнить чертеж, с отображением фактических размеров помещения и ямы.

Обязательно следует учитывать разновидности обслуживаемого транспорта. Об этом – ниже.

Легкового

Для легковых автомобилей размеры ямы будут немного меньше, поскольку это определяется габаритами транспорта. Также меньше внимания может уделяться укреплению стенок. Об основных размерных параметрах говорилось выше.

Яма в гараже своими руками: технология строительства и советы как сделать смотровую яму (100 фото + видео)

Грузового

Яма для грузового транспорта выполняется большей длины, но если над ней предполагается выполнение работ как для грузовых, так и легковых автомобилей, ширина подгоняется под колею легковушки.

Учитывая большую массу грузовой машины и возрастание нагрузки на пол, это должно быть учтено при укреплении стенок.
