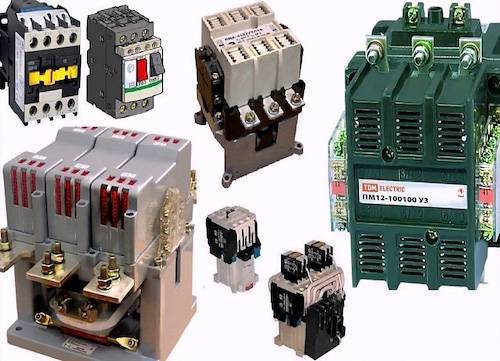

Магнитные пускатели

Магнитный пускатель — низковольтный аппарат комбинированного типа и электромагнитного принципа, который производит запуск электродвигателей, обеспечивает их непрерывное вращение, отключает от электропитания, защищает, выполняет реверсивные функции.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

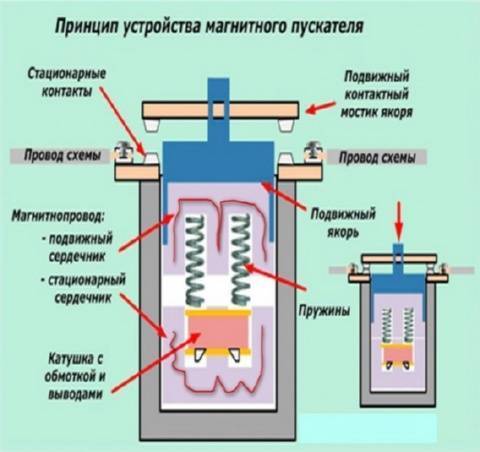

Принцип работы

Данный прибор, состоит из основной части, для стационарного крепления, катушки, якоря, который передвигается по направляющим механизма, пружинного механизма, стационарных и подвижных контактов и корпуса. Самые простые пускатели, предстают в виде коробки, оборудованной кнопкой и клеммами, для присоединения к силовым цепям и стационарным контактам.

Принцип действия, заключается в том, что, когда ток попадает на катушку пускателя, он срабатывает по принципу электромагнита. Под воздействием магнитного поля, якорь притягивается к сердечнику, вследствие чего происходит замыкание контактного мостика, и запускается электрооборудование. Нижнее положение якоря, влияет на работу всего прибора. В данном положении, должно быть надежное сцепление контактов, так как данная составляющая играет роль прочного соединения входных и выходных электрических проводов, в момент срабатывания схемы.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Отсутствие тока, влечет за собой, исчезновение магнитного поля вокруг катушки. Это приводит к отбрасыванию якоря вверх за счет энергии пружин, контактный мостик, находящийся на подвижной части, обеспечивает разрыв силовой цепи, что приводит к отключению питания и оборудования. В данной системе, тоже есть наличие, вспомогательных блок-контактов.

Исправность магнитных пускателей, можно проверять вручную. Если устройство исправно, то, при нажатии на якорь, должно ощущаться сопротивление от сжатия пружин. Такое ручное управление допустимо только для проверок и не применяется во время рабочего процесса.

Область применения

Основная сфера использования магнитных пускателей — запуск, остановка и реверс электрических двигателей асинхронного типа. А, так как эти устройства достаточно неприхотливы и защищены от воздействия окружающей среды, то их устанавливают для дистанционного управления осветительным оборудованием, компрессорными установками, насосами, кранами, электропечами, конвейерами, кондиционерами.

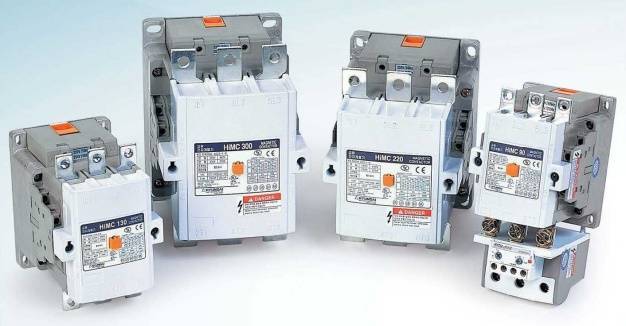

Габариты, конструктивные особенности и защищенность

В состав контактора входит пара силовых контактов и объемные камеры для дугового гашения, что делает это устройство достаточно тяжелым и большим. По этим причинам, он не оборудуется корпусом, что делает его опасным для посторонних лиц и незащищенным от влаги. Поэтому, они монтируются в специальных местах, коими являются специализированные щиты или электрические шкафы. Имеют от 1 до 5 полюсов.

Магнитный пускатель, в отличие от контактора, имеет пластиковый корпус и трех — парные силовые провода, не имеет камер для дугового гашения. Корпус делает его безопасным и защищенным от влаги и позволяет использовать пускатели, даже под открытым небом, но отсутствие камер защиты от дуговых зарядов, не позволяет его использование в цепях с высокими мощностями и множественными коммутациями.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Производственный фактор

Важно знать, что слаботочные контакторы не выпускаются, а значит в слаботочных цепях, возможно, устанавливать только магнитные пускатели. Именно это обстоятельство, позволяет пускателям держаться на плаву в рыночном сегменте данной сферы

Назначение устройств

Несмотря на то, что пускатели отлично подходят для большинства электрических приборов, основным его назначением, являются трехфазные двигатели переменного тока. Пускатель выполняет функцию их запуска и отключения, а также предотвращает непроизвольный пуск. В принципе, пускатель обладает достаточно узконаправленной значимостью. Используются в сетях с напряжением до 380 В.

Контактор, в свою очередь, коммутирует, абсолютно все виды электрических цепей и применяется в конструкции сложносоставных схем, что делает его, практически универсальным. Мощные электродвигатели, цепи компенсации реактивной мощности и иные области электротехники, где присутствуют частые запуски и большие нагрузки, вот основные сферы применения контакторов. Используются в сетях с напряжением до 660 В.

Где используются контакторы

Для чего нужны контакторы? Сферы применения данных приборов разнообразны:

  • коммунальное хозяйство: управление освещением, лифтами, вентиляцией и системами тепло- и водоснабжения;
  • в промышленности и строительстве контакторы встречаются практически во всех электрических приборах;
  • для электротранспорта: в трамваях и троллейбусах эти аппараты отвечают за работу тягового двигателя;
  • в бытовых условиях с помощью контакторов автоматизируют работу внутридомовых электросетей.

В зависимости от функций бывают и узкоспециализированные контакторы, сконструированные для работы, например, только с двигателями или строительной электротехникой. Перед тем, как купить прибор такого типа нужно точно определиться, где и при каких условиях он будет работать.

Типы и модификации пусковых устройств

Основными параметрами, по которым выполняется классификация пускателей:

  • Величина рабочего тока, коммутируемого главными контактами.
  • Значение рабочего напряжения в подключенной нагрузке.
  • Параметры тока и напряжения в катушке управления.
  • Категория и область применения.

Значения номинальных токов коммутационной аппаратуры представлены стандартным рядом в границах 6,3-250 А. Подобная классификация использовалась для устаревших приборов, которые в настоящее время используются все реже. Номинальному току соответствовал определенный класс – от 0 до 7.

Подобная классификация утратила свое значение с появлением на отечественном рынке зарубежной продукции. При выборе того или иного устройства в первую очередь рассматривается величина номинального тока. Поскольку электромагнитные пускатели, в том числе и контакторы с функцией реверса, являются низковольтными устройствами, следовательно, они могут работать с напряжением, не превышающим 1000 В. Эти границы предполагают использование двух видов стандартных напряжений – 380 и 660 вольт. Конкретное значение для данной модели отображается на корпусе и в технической документации устройства.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Значительно большим разнообразием отличаются напряжения, с которыми могут работать катушки управления. Это связано с тем, что магнитные пускатели и контакторы используются в разных условиях, и подключаются к различным типам потребителей и автоматическим системам управления. Для подобных систем вовсе недостаточно обычных сетевых фаз. Питание осуществляется с помощью специальных цепей оперативного тока с собственными параметрами тока и напряжения. Обычно, катушки управления рассчитаны на переменное напряжение 12-660 вольт и постоянное – 12-440 В.

Кроме того, контакторы и магнитные пускатели различаются внешним видом и комплектацией. В большинстве случаев, это модели, помещаемые в пластиковый корпус с кнопками запуска и остановки, расположенными снаружи. Многие приборы изначально комплектуются тепловыми защитными реле.

Запуск вперед

Нажимаем кнопку ВПЕРЕД.  Цепь питания обмотки магнитного пускателя  КМ1 замыкается, якорь катушки втягивается, замыкает силовые контакты КМ1 и вспомогательный нормально-открытый контакт КМ1, который шунтирует кнопку ВПЕРЕД.

Одновременно вспомогательный нормально-замкнутый контакт КМ1 размыкает цепь управления магнитным пускателем КМ2, блокируя тем самым возможность запуска реверса двигателя.

Три питающих фазы в последовательности А,В,С подаются на обмотки двигателя и он начинает вращаться вперед.

Отпускаем кнопку ВПЕРЕД, она возвращается в исходное нормально-разомкнутое состояние. Теперь  питание на обмотку пускателя КМ1 подается через замкнутый вспомогательный контакт КМ1. Двигатель запущен и вращается вперед.

Популярные статьи  Выравнивание стен гипсокартоном: пошаговая инструкция

Применение магнитного пускателя

Магнитный пускатель (или контактор) служит для дистанционного включение электрооборудования. Преимуществом пускателя перед более простыми устройствами замыкания цепи (например рубильником) является разделение силовых и управляющих цепей. Это позволяет разместить пускатель в силовом шкафу, а элементы управления вынести в рабочую зону. При этом напряжение и токи управления являются минимальными, что позволяет применять провода меньшего сечения.

При повышенных требованиях безопасности (повышенная влажность в помещении) достаточно просто применить пускатель с катушкой например, на 24 В. Напряжение питания электрооборудования при этом может составлять 220 или 380 Вольт.

Кроме того, схемы подключения пускателя обеспечивают безопасность при исчезновении напряжения в сети. В случае исчезновения напряжения силовые контакты размыкаются, и при возникновении напряжения пускатель не подаст напряжение на электрооборудование, пока не получит питание через пусковую кнопку.

Пример из жизни. Работает какой-нибудь токарный или фрезеровальный станок. Пропало напряжение. Станок остановился. Рабочий полез подправить чего-то в рабочей зоне станка, и тут напряжение опять появилось. Если бы станок управлялся рубильником, двигатель сразу бы включился, в результате — травма. При управлении подачей электропитания с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск».

Ниже представлена схема простого включения пускателя для управления подачей напряжения на электрооборудования. В нашем примере это асинхронный электродвигатель, с межфазным напряжением питания 380 В. Соответственно, напряжение на одной фазе относительно нуля 220 В. Катушка пускателя рассчитана на напряжение 220 В.

В начальном положении у нас имеется напряжение на силовых контактах 1, 2 и 3 пускателя, а также на контакте 1 кнопки «Пуск» (нормально разомкнутой).

При нажатии на кнопку «Пуск» напряжение подается на контакт К2 катушки пускателя через нормально замкнутые контакты кнопки «Стоп», замыкая цепь питания катушки.

Катушка создает магнитное поле, сердечник притягивается, замыкая силовые контакты магнитного пускателя (соответственно 1 и 4, 2 и 5, 3 и 6). При этом положении напряжение подается на электродвигатель. Одновременно с ними замыкается блок-контакт NO, фаза с которого подается на катушку пускателя через кнопку «Стоп». Поэтому, даже когда мы отпускаем кнопку «Пуск», цепь катушки остается замкнутой, обеспечивая замкнутое положение силовых контактов.

При нажатии кнопки «Стоп», цепь катушки разрывается, и пружина возвращает силовые контакты в начальное (разомкнутое) положение. Соответственно, исчезает напряжение с проводов, питающих электродвигатель, а также с блок-контакта NO.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Почему всё так сложно

Этот вопрос и мне изначально не давал покоя, однако всё сложно лишь на первый взгляд. Если выполнять всю работу пошагово, в соответствии с инструкциями, он отпадёт сам собой. Как уже упоминалось, основные сложности были созданы, можно сказать, намеренно. Ведь стоило лишь приобрести в любом магазине электротехники более совершенный кнопочный пост, и большая часть работы просто потеряла свою актуальность. Но в том, что я пошёл столь проблематичным путём есть и свои плюсы – были рассмотрены все варианты при нулевых затратах. Всё, что мне было необходимо, нашлось в гараже. Зато сейчас я имею возможность пользоваться низкобюджетным заточным станком. Из затрат – лишь покупка наждачного заточного круга и оплата счетов за электроэнергию, которые нельзя назвать крупными.

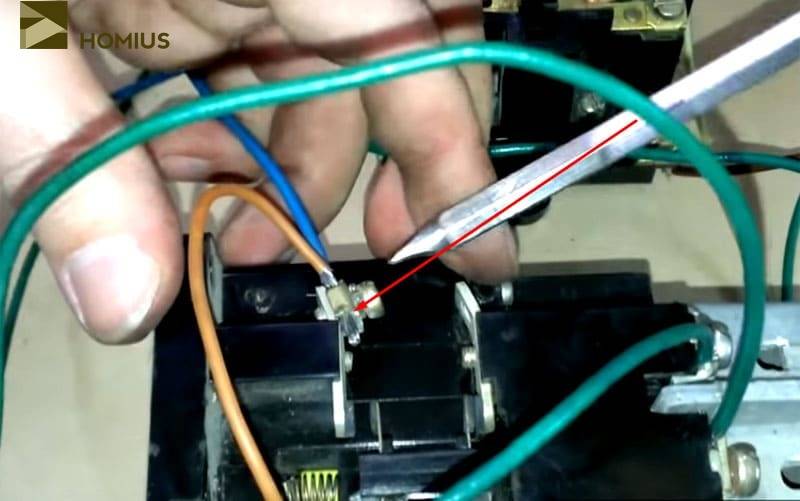

Окончательные этапы сборки схемы подключения электродвигателя

Теперь остаётся дело за малым. Стоит снова вернуться к рабочему электромагнитному пускателю. Сбоку, в его нижней части, есть блокировочные контакты. При помощи перемычки соединяем их между собой. Это делается для того, чтобы после того, как кнопка «ПУСК» отпущена и цепь разомкнулась, питание на катушку продолжало подаваться. В противном случае двигатель будет работать только при нажатой кнопке.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключенияПеремычка блокировочного контакта позволяет цепи оставаться замкнутой после того, как отпущена кнопка «ПУСК»

Теперь остаётся лишь соединить отдельной перемычкой оставшийся свободным основной контакт дополнительного пускателя и блокировочный контакт рабочего. Выглядит это так.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключенияОдин конец перемычки подключается к основному контакту второстепенного пускателяСхемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключенияВторой – к блокировочному контакту рабочего электромагнитного пускателя

Остаётся тщательно протянуть все клеммы, для удобства и аккуратности скомпоновать и объединить в жгуты провода, после чего можно подать питание и проверить работоспособность собранной схемы.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Популярные статьи  Котлы на жидком топливе – принципы работы и расчет расходов

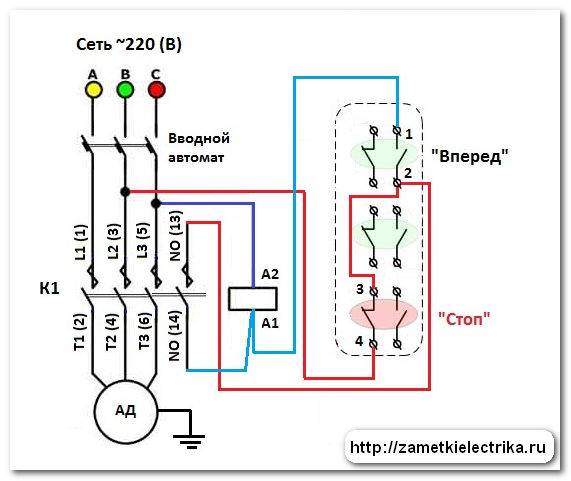

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Выбор и схема подключения магнитного пускателя: как подключить пускатель

Магнитный пускатель является коммутационным аппаратом для включения нагрузки. Правильное подключение и выбор магнитного пускателя сэкономит потребителю финансовые средства.

Основные критерии при выборе магнитного пускателя

Основной показатель для выбора и схемы подключения, это номинальный (рабочий) ток нагрузки (электродвигатель, освещение). Первые буквы при выборе обозначают «Пускатель магнитный», может быть ПМЛ, ПМЕ, ПМА и так далее. Далее идет рабочий ток. Для пускателей он измеряется как « его величина», то есть первая, вторая и до седьмой.

1 – я величина рассчитана на рабочий ток 10 или 16 А2 – я величина на 25 А3 – я величина 40 А4 – я. Номинальный ток 63 или 80 А5 – я величина 125 А

Как читать, к примеру, ПМЕ 211, пускатель магнитный, 2 – й величины, то есть на номинальный ток 25 А. Вторая цифра наличие тепловой защиты (1, ее нет, цифра 2, значит, есть тепловая защита, то есть тепловой реле). Следующие цифры обозначение степени защиты IP ХХ, это пыле и влагозащищенность. Если магнитный пускатель будет установлен в хозяйственной постройке на циркуляционный станок, то необходимо предусмотреть защиту от пыли, если на улице, то от влаги, это прекрасно видно в таблице.

Таблица степени защиты

Так же необходимо посмотреть напряжение на катушке. Оно может быть 24, 36, 220, 380 В. Но лучше берите с катушкой на 220 В. Если у вас в доме 380 В, то тогда можно на это напряжение.

И так, мы показали основные параметры при выборе магнитного пускателя. Их много, но для бытового потребителя это основа. Переходим к схеме подключения магнитного пускателя.

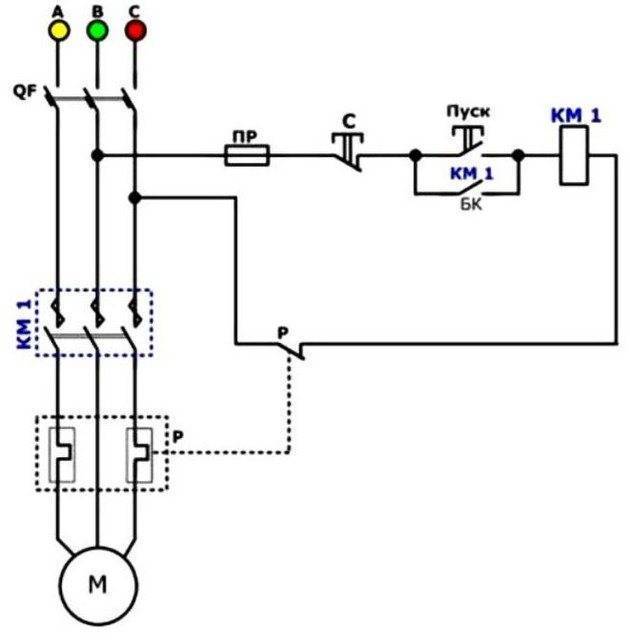

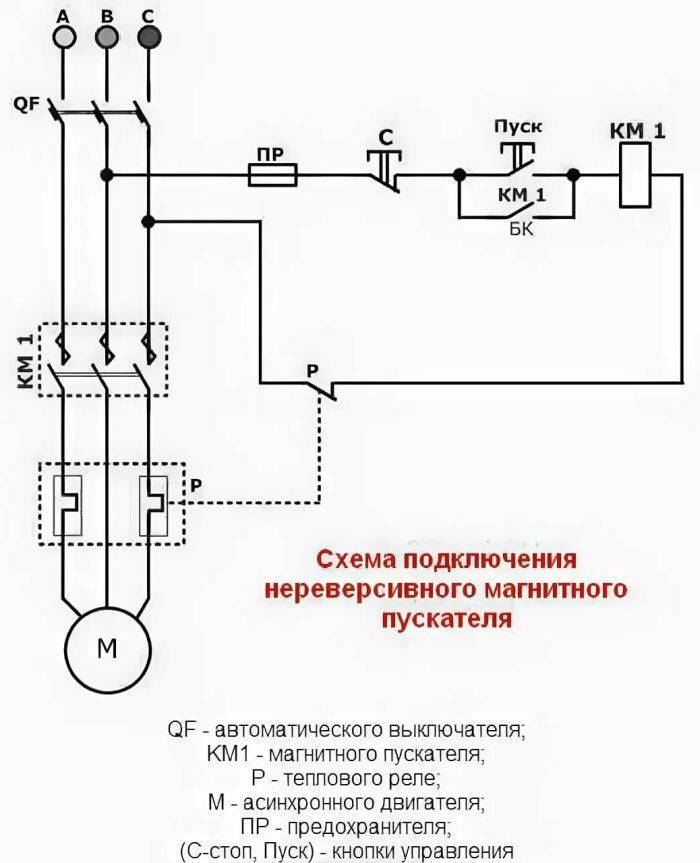

Схема подключения магнитного пускателя

Схема содержит следующие элементы:

QF – контакты автоматического выключателя

KM1 – контакты магнитного пускателя

P – тепловое реле. Обеспечивает защиту от перегрузки

M – электродвигатель

Если используют схему подключения магнитного пускателя для асинхронного электродвигателя (циркуляционного или заточного станка, компрессора), то необходимо знать, что трехфазная нагрузка (электродвигатель) может выйти из строя, если не установить дополнительную защиту. К примеру, один провод отгорел, а электродвигатель работает на двух фазах, это называется «неполнофазный режим работы», что может привести к сгоранию обмоток двигателя. В этом случае только тепловая защита предотвратит «сгорание» электродвигателя. Это тепловое реле или тепловой расцепитель автоматического выключателя, но правильно выбранный. Контролируйте выбор тепловой защиты и номинальный ток автоматического выключателя. Если электродвигатель 2.2 кВт, то вряд ли автоматический выключатель на 25 А защитит от перегрузки и скорее всего электродвигатель сгорит.

Если электродвигатель вращается не в нужном направлении, то необходимо на пускателе или автоматическом выключатели поменять очередность фаз. Если было подключено к автомату три фазы А, В и С, то сделайте подключение В, А и С. Таким же способом устраняется самоход у трехфазного индукционного электрического счетчика.

В том случае, если необходимо включение электродвигателя в разных направлениях, то устанавливают реверсивный пуск. Это может быть кран балка в цеху, где необходимо вращение электродвигателя в обе стороны.

Особенности автоматов некоторых известных марок

Марки коммутаторных автоматов для домашней и хозяйственной электросети выпускают приборы с запоминающимися «фишками». Перед покупкой стоит уточнить особенности техники:

  • Китайский бренд «Энергия» представляет 2 серии. 46-73 не имеет индикаторов и углублений, подходит для тока 6 кА. ВА 47-29 – с боковыми углублениями, двусторонней гребенкой, на 6 кА.
  • Изготовитель EKF предлагает приборы линейки Proxima с заглушками под пломбы. Бюджетные автоматы 47-63 идут без них.
  • Продукцию курской компании КЭАЗ легко отличить по месту выпуска. Российские ВМ-63 подходят под пломбы, гребенки, имеют индикацию контактов. Китайские ВА 47-29 рассчитаны на 4,5 кА, без индикаторов и отверстий под гребенку.
  • Тяжелые венгерские GE рассчитаны на ток 6 кА, не имеют выемок по бокам. Зона гребенки с одной стороны.
  • Польские переключатели Legrand TX под ток 6 кА с углублениями, но без индикаторов и гребенок.
  • Опознать место производства Shneider Electric можно по мощности. Болгарские подходят для тока от 25 А, все что ниже – китайского производства. Серия Easy 9 – хорошие недорогие однополюсные модели.
  • У товаров АВВ серии S (6 кА) есть индикатор, выемки, односторонняя гребенка. Переключатели SH (4,5 кА) идут без гребенок и индикаторов, но с углублениями.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства

Популярные статьи  Клей для плитки на тёплый пол.

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Разновидности и типы

В зависимости от конструктивных особенностей и выполняемых функций электромагнитные пускатели подразделяются на несколько категорий. Наиболее актуальные принципы разделения по видам и типам мы и рассмотрим.

По типу питаемой нагрузки:

  1. ПМЛ – применяется для трехфазных электродвигателей с короткозамкнутым ротором или печного отопления;
  2. ПМА – используется для подключения асинхронных электрических машин;
  3. КМИ – применяется для пуска трехфазной нагрузки, имеет схожие характеристики с первым вариантом, но существенно более широкий функционал;
  4. ПМЕ – используется для реверсивного пуска электрических машин асинхронного типа.

По номиналу, при котором могут размыкаться и замыкаться силовые контакты электромагнитные пускатели подразделяются на четыре категории:

  • Первой – для нагрузки в пределах от 10 до 16А;
  • Второй – питаемые нагрузку до 25А;
  • Третей – для электрических машин с номиналом до 40А;
  • Четвертый – для включения и отключения трехфазных двигателей на 63А.

Таким же образом электромагнитные пускатели могут разделяться на категории 24В, 220В, 380В, 660В и т.д. Напряжение соответствует питающему номиналу, чтобы фактическое значение было не выше допустимого для конкретного коммутатора.

В зависимости от места размещения выделяют разную категорию защищенности пускателя от проникновения пыли и влаги, которая маркируется буквами IP и двумя цифрами. На практике, чем больше числовое значение, тем выше устойчивость к факторам.

Различают такие типы:

  • Открытого – для монтажа исключительно в шкафы, ящики и т.д.;
  • Защищенного – в помещениях с минимальным количеством пыли и низкой вероятностью проникновения влаги;
  • Пыле- влагозащищенного – могут монтироваться для размыкания и замыкания силовых цепей на улице.

По коммутационной износостойкости различают три категории:

  • А – самая высокая устойчивость контактов к изнашиванию при подключении магнитных устройств;
  • Б – средняя изнашиваемость;
  • В – низкий уровень износоустойчивости.

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Интересное видео о работе магнитного пускателя:

Как менять направление вращения двигателя с помощью пускателя

Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения

Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.

Термореле без изменений: их задача разомкнуть пускатель при перегрузках.

Есть одна особенность:

Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Схемы подключения магнитного пускателя на 220 В и 380 В + особенности самостоятельного подключения
Рейтинг лучших аккумуляторных сабельных пил
Сабельная пила аккумуляторная: рейтинг, как выбрать, лучшие модели 2021 года
