Этапы сборки

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них. Лучше, конечно, воспользоваться и сваркой, и болтами. Процесс сборки своими руками будем рассматривать на примере чертежа ямобура со съёмной купленной рабочей часть и неразборной рамой.

  • Сборка ручки
  • Просверливаем отверстие для рукояток
  • Труба взять диаметром 20-25 мм, длиной 150-160 мм

  • Полоса наконечника, толщиной 3-4 мм, шириной 20 мм и около 80 мм длинна
  • Производите загиб полоски в форму спирали
  • Обтачиваете наконечник под угол
  • Получится в результате спиральная полоска и трубка с разметкой
  • На одном крае трубки наносим разметку в виде короны с четырьмя вершинами – зубцами, глубиной 35-40 мм, в последсвии вставлем в углубление наконечник и привариваем
  • Циркулярный диск, диаметром 100 мм и толщиной не менее 1,5 мм, разрезаете попалам болгаркой
  • Наносим 2 линии, привариваем половинки циркулярного диска.
  • Привариваем обе половинки диска к трубе, под углом 50-70 градусов к оси направляющей.
  • Готовую деталь зачищаем и приделываем к ручки

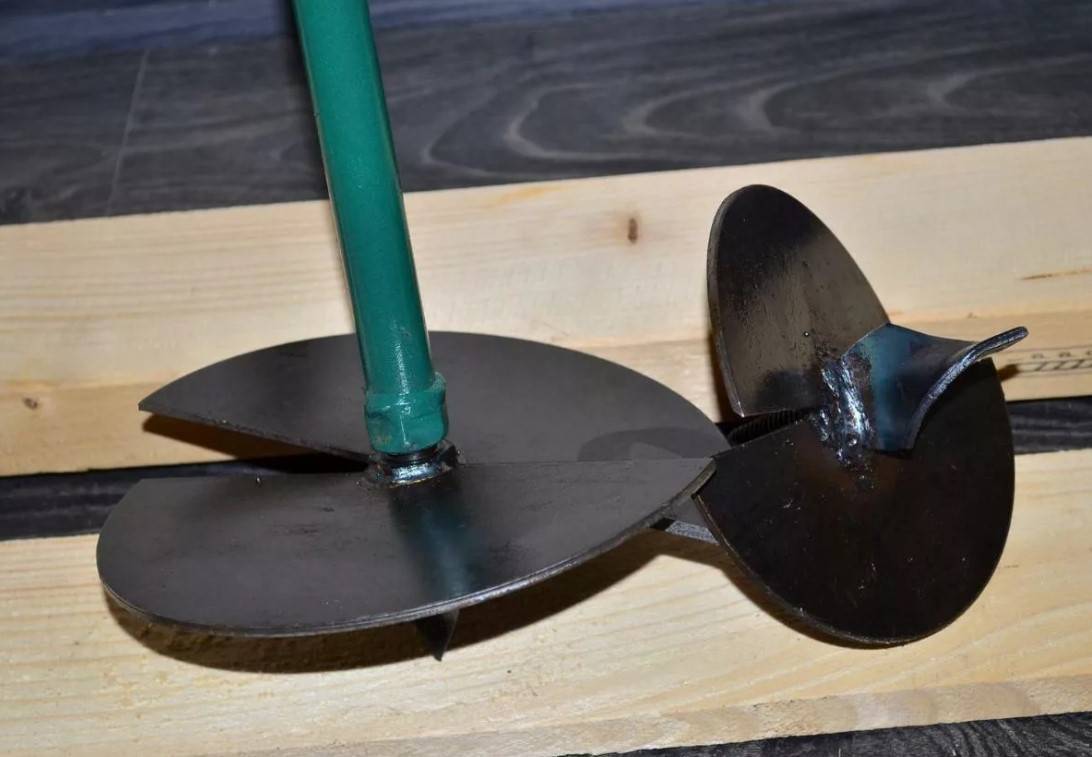

  • Готовый бур с ручкой
  • Начинаем со сварки основной трубы с ручкой. В ручке вырезаем отверстие диаметром, равным диаметру основной трубы и надеваем её на основание. Затем по контуру производим сварной шов. Лучше проделывать отверстие сквозное, таким образом, будет возможность сделать сварной шов с двух сторон, что придаст большей прочности.
  • К режущим элементам привариваем пластины, под таким углом, чтобы была возможность вкрутить их к основной трубе.
  • Сверлим два сквозных отверстия на пластинах и в самой трубе.
  • Приложив режущие пластины, плотно скручиваем всю конструкцию болтами, фиксируя основную гайку дополнительной контргайкой.

На этом весь процесс изготовления своими руками бура завершён и ямобуром можно будет пользоваться. Если вы хотите придать ему более презентабельный и привлекательный внешний вид, можно дополнительно покрыть всю поверхность краской по металлу.

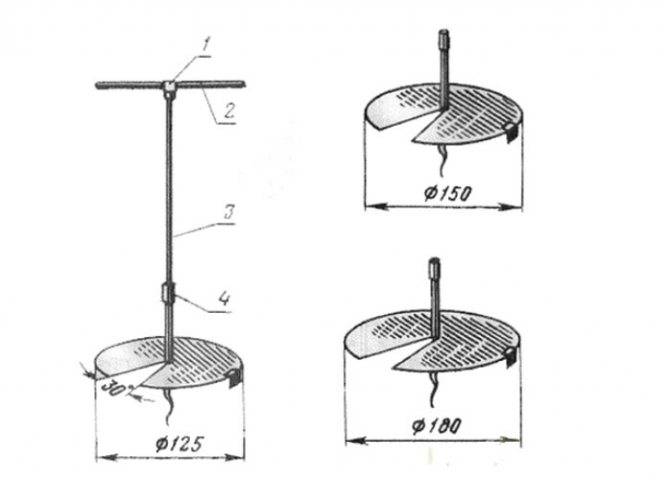

Зачем необходимы различные лезвия

Так как диаметр ямы, которую может пробурить инструмент ограничен размеров лезвий, лучше всего подготовить несколько разных вариантов с различным диаметром. Тогда у вас будет возможность выбирать самый оптимальный диаметр бура, под каждый отдельный случай, когда вам потребуется пробурить отверстие.

Для домашних условий вполне достаточно будет сделать два-три разных размера. Подобрать один маленький, для мелких ограждений, средний для более серьёзных и один большой, если вы решите построить более серьёзное и массивное ограждение вокруг всего участка.

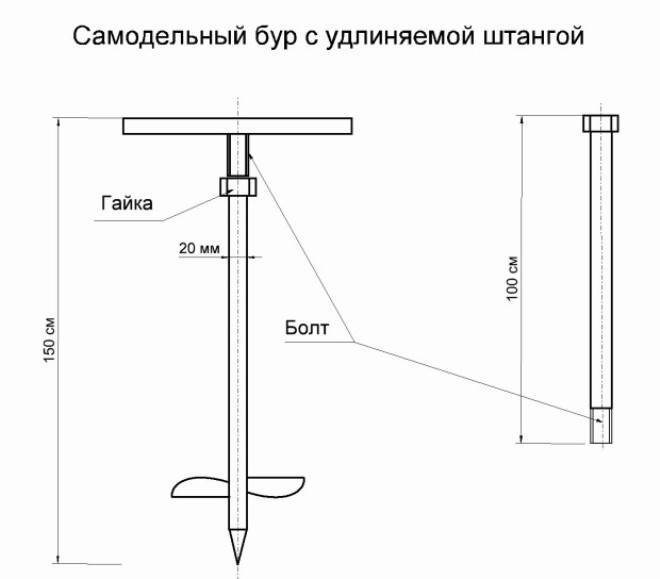

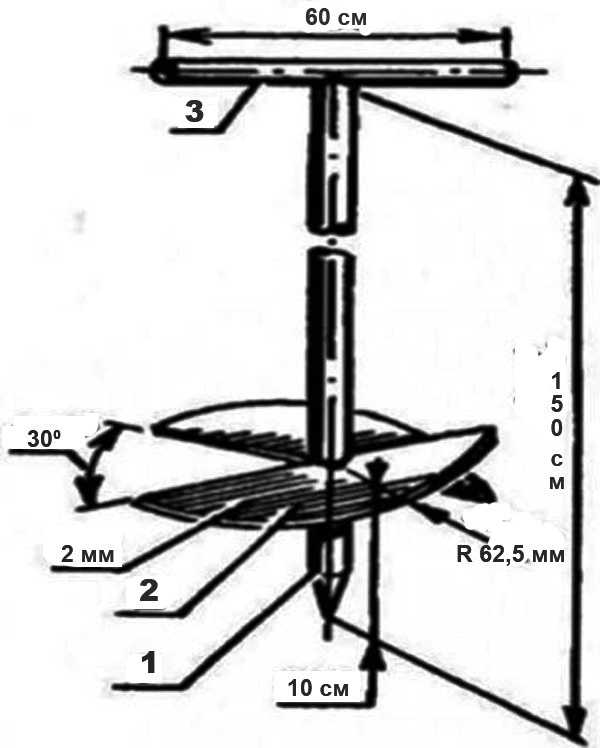

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

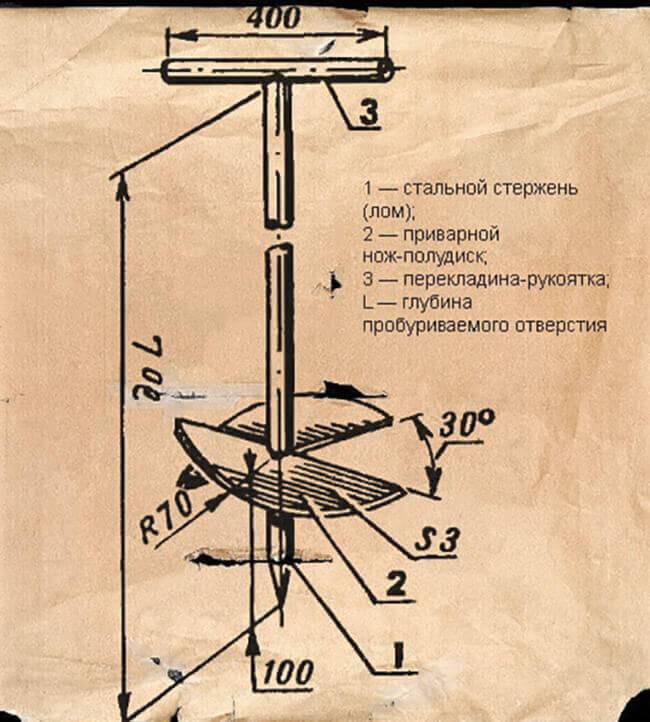

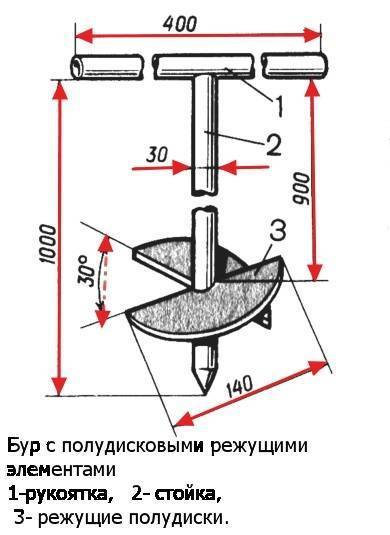

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотностиПодробный чертеж в проекциях шнекового бураЧертеж садового бура

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

  • Найти точное место с водой.
  • Сразу определить место для отработки.
  • Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Модификации

Как сделать ручной бур для земли своими рукамиПеред самостоятельным изготовлением необходимо рассмотреть различные модели ручных земляных коловоротов. Взяв за основу подходящую конструкцию следует определить её характеристики: производительность, усилие резания, возможность работы с твёрдым грунтом. Возможно для индивидуального применения придётся делать комбинированное приспособление, который объединит в себе удачные решения нескольких моделей.

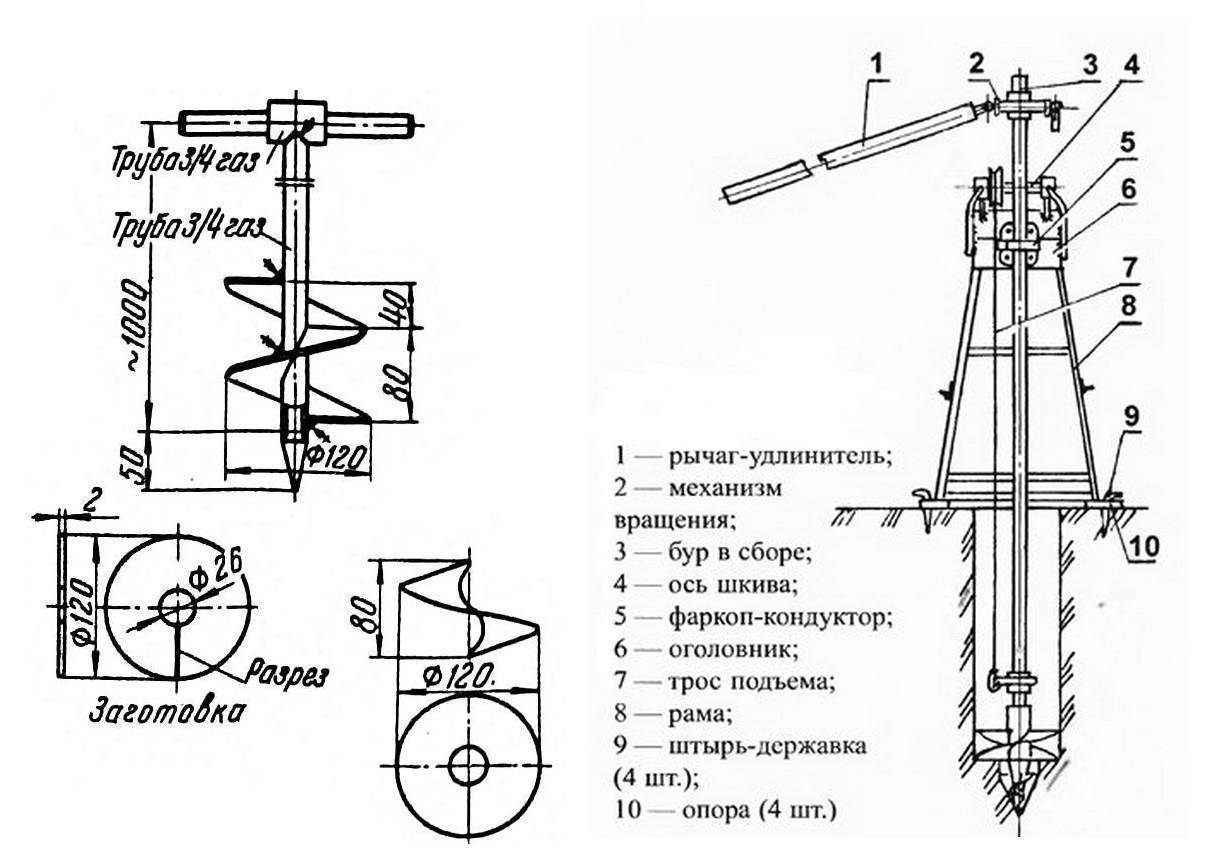

Базовые схемы шнекового инструмента

Основу земляного коловорота составляет винтовая часть – шнек. Его делают сварным из стальных тонкостенных дисков. Последние надрезают от центра к наружному диаметру и выгибают. Как правило, для изготовления шнека берут от 1 до 4 колец. От их количества зависит объём грунта, который можно извлечь за один проход. Однако с большим числом колец бур тяжелее вращать и доставать из земли. Грунт срезает сам шнек либо дополнительные лезвия. В первом случае рабочая кромка быстро тупится о корни растений или камни. А лезвия из прочной стали не нуждаются в периодической заточке.

Для мягких грунтов

В рыхлой почве обычный коловорот менее эффективен: на него налипают земляные комья, а неплотные стенки препятствуют извлеканию бура из лунки. Для рыхления мягкого грунта в состав приспособления внесли небольшие изменения. По бокам добавили дополнительную режущую часть. Её изготавливают из трубы, разрезанной вдоль. Боковые стенки образуют подобие чаши, в которой накапливается срезанная почва.

Бур для проделки свай

Как сделать ручной бур для земли своими рукамиОсобенность коловорота – складное дополнительное лезвие. Усложнение конструкции необходимо для формирования на дне ямы расширенного основания, которое будет служить опорой будущей сваи. Боковая выемка грунта подразумевает наличие у бура землеприёмника. В него будет ссыпаться почва, которую затем поднимут на поверхность. Для удобства работы боковое лезвие подгатавливают съёмным, его устанавливают, когда яма готова и нужно делать основание.

Популярные статьи  Вальмовая крыша своими руками: чертежи, пошаговый процесс и фото

К сведению!При формировании скважины под сваю применяют два бура: одним – прокладывают шурф, другим – выбирают полость под основание.

Альтернативные конструкции

Если бур необходим исключительно, чтобы сажать на даче или на частном участке саженцы, нет необходимости приобретать или изготавливать полноценный инструмент. Коловорот делают из совковой лопаты. Её разрезают в нижней части по центру на расстояние 5-8 см. Края отгибают в разные стороны под углом в 30 °. К деревянной ручке приделывают одно- или двустороннюю рукоять, за которую будут вращать лопату.

Ценовая категория и комплектация

Приобрести можно как самый простой вариант конструкции (штанга с режущей кромкой и ручка), так и более функциональный набор инструмента, куда входит набор лезвий, усиленная ручка (удлиненный вариант), лопатка для упрощения процесса подъема грунта и разное количество переходных штанг. Соответственно, бур для земляных работ может стоить по-разному, все зависит от уровня его эффективности и количества составных элементов.

Читать также: Оцинк сталь с полимерным покрытием

Аренда гидробуров обойдется вам от 1.5 до 2 тысяч в сутки

Причем, если предстоит выполнить большой объем работы в сжатые сроки, лучше воспользоваться моторизированным оборудованием (купить или взять в аренду). Механический же аналог целесообразнее приобретать для периодической работы, потому как в данных условиях моторизированный бур для земли окупится не так быстро.

Как быстро сделать желонку для скважины из обычной трубы ↑

Желонка для скважины собирается своими руками из простых материалов:

  • Стальная или чугунная труба с толщиной стенки от 2 мм. Оптимальный вариант – от 2 до 4 мм. Длина трубы может составлять до 3 м.
  • Стальная сфера или металлические пластины, из которых формируется запорный клапан.
  • Соединительный подвижный механизм для пластинчатого клапана, резиновая полоска для уплотнения, ограничитель (металлический палец, болт), если используется шар.
  • Материал для решетки в верхней части (стальной провод, плоские пластины), крепкий трос для поднятия устройства.

Существуют 2 основных типа конструкции с разными клапанными системами:

  1. С шаровой системой.
  2. С пластинчатым (лепестковым) запорным механизмом.

Конструкция с шаром более долговечна. Такой механизм не подвержен поломкам и износу.

Чертеж желонки для скважины для самостоятельного изготовления с использованием металлической сферы и подвижной пластины представлен ниже.

Длина корпуса рассчитывают исходя из назначения устройства. В бурении используют толстостенную трубу длиной от 2,5 м. В процессе чистки достаточно корпуса размером 70 – 90 см. От заданного параметра напрямую зависит общий вес конструкции. Слишком тяжелая будет вызывать трудности с подъемом заполненной желонки, а малого веса трубы недостаточно, чтобы создать мощный гидроудар.

Диаметр сферы для клапана составляет от 50% до 75% внутреннего диаметра трубы, основание изготавливается в виде конуса. Желонка для скважины с лепестковым или клапаном-пластиной оборудуется подвижным запором из полимера или металла, диаметр которого на 2 – 3 мм меньше внутреннего диаметра трубы.

Рассмотрим подробно, как сделать желонку для бурения скважины и модернизировать ее после пробивки для чистки:

На начальном этапе необходимо обрезать трубу с двух сторон.

Для изготовления шаровидного клапана нужно подобрать металлический массивный шар из подшипников, если есть возможность – заказать у токаря. К нижнему концу трубы крепится шайба или конусоподобная площадка. Посадочное место приваривается к основанию.

Стакан с плоским (пластинчатым) клапаном крепится к основанию с помощью резьбового соединения или сваркой. Изготовить запорную пластину можно из любой стали, остатка заглушенной трубы. Края пластины обрабатываются до гладкости. Дополнительно можно уплотнить конструкцию резиновыми прокладками. Клапан может состоять из двух лепестков.

  • В устройстве с шаровым запорным механизмом нужно сделать ограничивающий упор, который не даст сфере вылететь через верх заполненной желонки. Если конструкция предназначена для чистки скважины, достаточно приварить решетку на верхнем конце.
  • Сверху приваривается поперечный упор по диаметру для фиксации крюка. Также можно использовать в качестве ручки мощный провод, для крепления которого придется просверлить два отверстия.

Простое решение для быстрого изготовления пластинчатого клапана.

Главный помощник в ускорении и облегчении процесса пробивки – острый край. Целесообразно заточить внутреннюю поверхность, также используется дополнительный метод: к основанию привариваются острые клыки, благодаря которым желонка глубже погружается в грунт.

К верхнему краю можно герметично присоединить шланг, подключенный к насосу. В таком случае не придется каждый раз полностью извлекать устройство для освобождения от глины, песка, ила.

Особое внимание стоит уделить размерам и плотности входа желонки в скважину. Короткая труба будет биться о стенки, а скорость погружения и сила удара – снижаться

Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины

Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины.

Бур своими руками: другие варианты конструкции

Рисунок 3. А- схема бура со шнеком утилизированного зерноуборочного комбайна, Б – схема бура с емкостью в форме кастрюли, В – схема бура со шнековыми лезвиями из отработанных дисков.

Наряду с описанным стандартным буром, можно предложить и некоторые другие варианты изготовления ручного бурильного приспособления, в которых используются элементы хорошо известных конструкций, уже бывших в употреблении.

В частности, можно сделать бур, в котором применен шнек, когда-то стоявший на утилизированном зерноуборочном комбайне (рис.3, а). Снизу шнека, диаметр которого составляет примерно 130-150 мм, ближе к концу стойки монтируется вспомогательное лезвие, составленное из двух старых культиваторных лап. Их следует приварить к стойке таким образом, чтобы угол между ними и плоскостью, перпендикулярной оси стойки, составлял 25-30 градусов.

Возможно изготовление бура с применением емкости, имеющей форму кастрюли (рис.3, б). Указанный элемент крепится на стойке через отверстие, просверленное в центре днища емкости. Стойка внизу заканчивается сверлом диаметром до 25-30 мм. К корпусу емкости с противоположных сторон прикрепляются два ножа. Перед обоими ножами в днище кастрюли проделывают щели шириной до 40 мм – через них во время вращении бура будет поступать в емкость и накапливаться там отработанный грунт. При наполнении емкости бур вынимают из углубления, высыпают содержимое и снова опускают в скважину.

Третий вариант, самый простой – бур, шнековыми лезвиями в котором будут служить отработанные диски, предварительно разрезанные на две равные полусферы (рис.3, в). Данные детали приваривают к металлической стойке в их центральной точке. Причем импровизированные лопасти должны быть прикреплены к стойке в одном и том же месте, на удалении от ручки-рычага не менее чем в 900 мм.

Для придания указанным полукругам свойств эффективного бурильного винта их плоскости должны быть наклонены в противоположные по отношению друг к другу стороны, при этом угол между обеими плоскостями задается не менее 30 градусов. Данный вариант, несмотря на всю свою простоту, отличается очень высоким рабочим КПД – метровую скважину диаметром около 15 см такой бур способен пробурить за 10 минут.

Буры и их разновидности

Буры для сада могут иметь разную конструкцию, но основные элементы в большинстве случаев остаются одинаковыми: опорный стержень, ручка, с помощью которой происходит управление инструментом, а главное — режущая кромка. Этого достаточно для того, чтобы эффективно выполнять все бытовые задачи, которые могут возникнуть на приусадебном участке — от высадки растений и до возведения хозяйственных построек.

Популярные статьи  Мебель из поддонов своими руками: фото вариантов для сада и дома, пошаговая инструкция по изготовлению

Как сделать ручной бур для земли своими руками

Бур садовый электрический

Как выбрать буры для почвы, если предстоят земляные работы — это первый и основной вопрос, который возникает у садоводов-любителей. Все многообразие инструментов, представленных на рынке, можно свести к следующей классификации:

  • механические буры (это самый простой тип ручного инструмента);
  • бензиновые модели, то есть ручные инструменты в моторизованном исполнении, работающие на топливе;
  • электрические модели — тоже ручные инструменты, только работают они от электропривода;
  • гидравлические — этот тип оборудования в саду не используется в связи с особенностями конструкции и высокой стоимостью.

Оптимальным вариантом чаще всего считается бензиновый ручной бур в связи с его компактностью и простотой управления.

Важно! Бензиновые модели не просто удобнее в управлении, но и быстрее справляются с бурением грунтов любого типа, без труда вскрывая слои глубиной до 2-3 м.

Электрические модели тоже имеют свои преимущества. В частности, они работают бесшумно, что выгодно отличает их от бензиновых аналогов. Но они не могут функционировать автономно — им необходимо подключение к источнику энергии, и на большом расстоянии от него выполнение работ невозможно.

Самые простые механические буры для почвы также могут отличаться конструкцией. В базовом варианте они представляют собой металлическую трубчатую штангу с рукояткой, на другом конце ее имеется насадка — двухлопастная фреза. Такая конструкция является максимально простой, но зато и самой надежной. Правда, с ее помощью можно копать в основном только небольшие лунки и скважины.

Как сделать ручной бур для земли своими руками

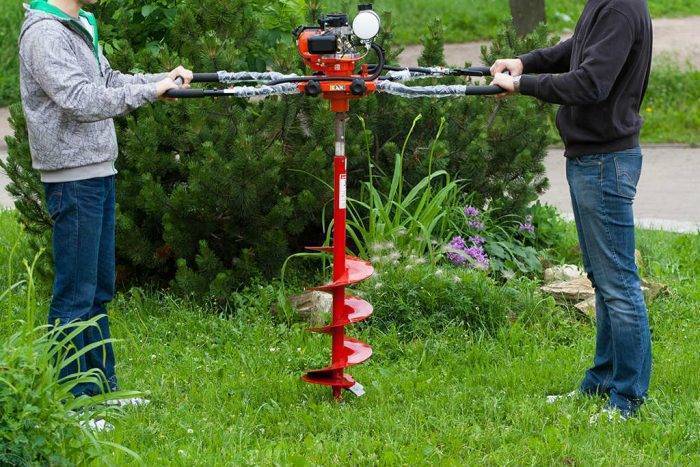

Бензиновый бур

Существует и более сложная разновидность механической разновидности. Здесь уже фреза делается съемной. Это дает возможность использовать дополнительные сменные насадки, но все они сохраняют пластинчатую форму. Зато они могут иметь разный диаметр. Вот этот инструмент уже можно будет применять практически для всех видов работ.

В продаже также можно встретить шнековый бур. Он значительно отличается от описанных выше с конструктивной точки зрения, поскольку за его режущими лопастями стоит не пластинчатый элемент, а винтовой шнек. Такие модели обеспечивают более быструю работу, поскольку за один рабочий цикл могут вынимать из ямы больше земли, чем обычные инструменты.

Важно! В продаже есть усовершенствованные механические буры пластинчатого типа. Помимо того, что к ним в комплекте идет несколько фрез разного диаметра, они отличаются разъемной конструкцией штанги, то есть ее длину можно наращивать, параллельно увеличивая глубину, до которой может доходить такой инструмент. . В некоторых моделях предусмотрен так называемый удлинитель рукоятки, который значительно облегчает работу такого инструмента, поскольку тогда его можно будет использовать вдвоем с напарником

В некоторых моделях предусмотрен так называемый удлинитель рукоятки, который значительно облегчает работу такого инструмента, поскольку тогда его можно будет использовать вдвоем с напарником

Режущее усилие кромки увеличится, и задание будет выполнено быстрее

В некоторых моделях предусмотрен так называемый удлинитель рукоятки, который значительно облегчает работу такого инструмента, поскольку тогда его можно будет использовать вдвоем с напарником. Режущее усилие кромки увеличится, и задание будет выполнено быстрее.

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

  • Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
  • Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
  • Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.
  • Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Делаем ямобур из диска циркулярки своими руками

Ямобуры используются для различных целей, реализация которых требует изготовления лунок в грунте с разной глубиной. Чаще всего такие лунки необходимы для следующих мероприятий:

  • заглубление опор под возведение забора;
  • заглубление электродов под заземляющий контур;
  • пробуривание отверстий с целью обеспечения отдушинами погребов, кессонов и полузаглубленных подземных хранилищ.

Земляной бур для бурения лунок под опорные столбы

Для того чтобы изготовить простой ямобур с возможностью подключения автоматического привода, необходимо подготовить следующие конструктивные элементы и инструменты:

  • диск от циркулярной пилы;
  • металлический шток или трубка с длиной до 50 см;
  • газорезка;
  • электродуговая сварка;
  • устройство для ручной нарезки наружной резьбы;
  • болгарка.

Выбор диска

Для изготовления и оснащения самодельного ямобура необходимо подготовить диск от циркулярной пилы со следующими параметрами:

  • диаметр до 250 мм;
  • толщина 2,8 мм.

Кроме того, при выборе необходимо ознакомиться с характеристиками и подобрать диск со следующими опциями:

  • прочный материал с защитным покрытием;
  • усиленные зубья;
  • коррозийная стойкость;
  • уменьшенная вибрация при работе;
  • долгий срок службы.

Пошаговая инструкция изготовления самодельного устройства

Следует в точности соблюдать все этапы, тогда можно рассчитывать на изготовление качественного и надежного ямобура. Сначала мы расскажем, как сделать устройство для ручного вращения, а после рассмотрим варианты оснащения различными приводами.

Итак, приступаем.

Подготовка диска и его искривление

  1. От окружности по центру диска необходимо сделать один сквозной пропил к краю так, чтобы диск не потерял свою целостность. Место можно выбрать произвольно, но если диск имеет перфорацию, то желательно чтобы пропил прошел по ней.
  2. Диск зажимается в тиски. Его помещают таким образом, чтобы пропил проходил по верхней грани кулачков тисков.
  3. Далее заготовку нагревают газорезкой, чтобы она приобрела пластичность и не сломалась при изгибе, а после сгибают в конструкцию, которая представлена на фотографии. Это и будет лезвием будущего ямобура.

Изготовление рукояти и штока

В качестве заготовки используется толстостенная трубка с диаметром ¾ дюйма.

Конец трубки приваривают к верхней грани согнутого диска. Таким образом получается конструкция из лезвия ямобура со штоком. Лезвие может быть одно, но также можно приварить три лезвия, сформировав из них единую спираль на рабочей части штока.

Как сделать ручной бур для земли своими руками

Рукоять для ручного вращения будет представлять из себя П-образную конструкцию, которую также изготавливают из трубки и приваривают к обратному концу штока.

Как сделать ручной бур для земли своими руками

Это самая простая конструкция ручного ямобура, сделанная своими руками. Но также можно продумать обеспечение электрическим или бензиновым приводом.

В нижней части по центру лезвия необходимо приварить заостренный штырь, который будет направляющим при вращении в грунте.

Как сделать ручной бур для земли своими руками

Изготовление бура-ложки

Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.

Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.

Популярные статьи  Укладка керамогранита на пол своими руками: процесс укладки плитки керамогранит с пошаговыми действиями

Детальное изготовление бура

Сделать такой бур своими руками можно тремя способами:

  • на основе металлической трубы;
  • из старого баллона;
  • путем сворачивания и сварки стального листа.

Бур-ложка в упрощенном варианте

Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.

Ложку приваривают к штанге под прямым углом. Для легкого входа в почву, к несущему стержню можно присоединить наконечник из сверла по металлу.

Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.

Видео: Как работать ручным буром

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

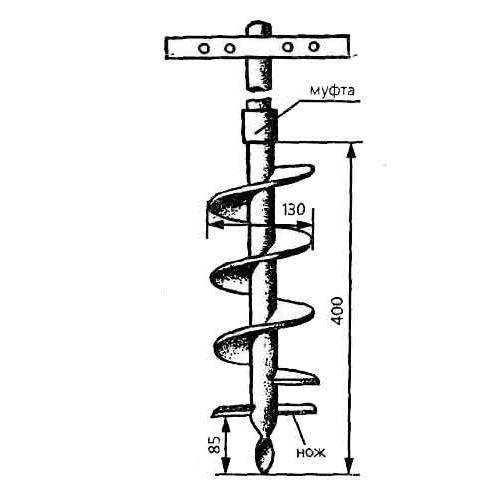

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Заключение

Использование ручных буров, в том числе бензобуров, для выполнения работ позволит сэкономить затраченные средства. При этом произвести бурении качественно и достичь необходимого результата.

Ручной садовый бур — это земляной инструмент, используемый при проделывании отверстий в почве, в которые, например, высаживают рассаду или вносят подкормку для растений. К тому же он пригодится на участке при установке конструкций, основание которых вкапывается в почву: качелей, скамеек и т.д.

Ручной земляной бур для почвы имеет Т-образную конструкцию: с одной стороны стержня находится рабочая часть, с другой закреплена рукоять. Рабочая часть имеет острый наконечник и несколько режущих сегментов — шнеков (именно поэтому его еще называют бур почвенный шнековый). Для бурения земли рабочую часть инструмента ставят в место будущего отверстия, надавливают на него, чтобы острие вошло в почву, и начинают вращать рукоять — наконечник вкручивается в землю, режущие сегменты расширяют отверстие. Его можно использовать для грунта с очень плотной структурой и даже твердыми включениями, например, камнями: рабочая часть выполнена из прочной стали и не деформируется в процессе работы.

Основные параметры выбора

  • Диаметр бурения — в зависимости от размера режущих сегментов рабочей части ручной бур может проделывать лунки диаметром от 100 до 300 мм. Для высадки рассады и подкормки растений нет необходимости делать большие отверстия в грунте, в этих целях понадобится инструмент с диаметром бурения до 150 мм. Для приготовления ям под посадку деревьев и строительных работ лучше выбрать модель с показателем в 200 — 300 мм.
  • Глубина бурения — бур может иметь длину до метра. От этого зависит и рабочая глубина отверстия — от 90 до 1100 мм. Если нужно глубже, то дополнительно используют специальный удлинитель.

Каждый владелец дачного участка скажет, что ручной бур для земляных работ — инструмент в хозяйстве нужный.

Освоение и обустройство любого земельного надела начинается с огораживания территории.

Иногда приходится сооружать временную изгородь, чтобы обозначить границы участка.

Через какой-то отрезок «времянку» надо снести и установить капитальный забор, надежный и прочный.

И в том, и в другом случае нужно копать своими руками ямы под столбы для изгороди.

Работа не особо трудная, но отнимающая много сил и времени. При посадке деревьев и кустарника без земельных работ не обойтись.

Для того чтобы выполнять их быстро и качественно нужно использовать ручной бур.

Усадьба загородного дома и территория дачного участка постоянно требуют внимания и соответствующего ухода. Все работы по обустройству территории приходится выполнять своими руками.

На этапе строительства дома и разбивки сада объем земельных работ, которые необходимо выполнить за короткий промежуток времени, может оказаться слишком большим.

Для того чтобы справиться с текущими задачами, можно поступить двумя способами. В первом случае — пригласить работников со стороны, которые быстренько выкопают ямы под столбы для забора.

При использовании этого средства малой механизации, производительность труда работника заметно возрастает. Возрастает по сравнению с тем, кто копает ямы под столбы лопатой.

Специфика работ на дачном участке заключается в том, что значительный объем земляных работ доступно выполнить своими руками. В первую очередь это касается посадки плодовых кустов и деревьев.

Подготовка в основном сводится к тому, чтобы выкопать яму необходимого размера.

Земляные работы на даче имеют сезонный характер, но при этом повторяются из года в год. Перед каждым садоводом со временем встает вопрос: купить ручной бур или сделать его своими руками?

В любом случае этот инвентарь помогает дачнику:

  • сэкономить силы;
  • выполнить работы быстрее.

Ручной бур применяется при сооружении бани, беседки и других хозяйственных построек на усадьбе. Он может подолгу храниться в укромном месте и использоваться несколько раз в году.

Некоторые садоводы предпочитают брать ручной бур в аренду. От такого подхода отказываться не следует. В то же время практика убедительно доказывает, что свой инвентарь должен всегда находиться под рукой.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как сделать ручной бур для земли своими руками
Экономим пространство: 30 лучших идей для стильной квартиры-студии в 2019 году
12 идей для визуального увеличения квартиры-студии
