Котел на отопление своими руками: подробная инструкция

Пиролизный котел своими руками: инструкция по изготовлению

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы. В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Котел на отопление своими руками: подробная инструкция

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов. При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Принцип действия

Прежде чем рассмотреть схемы и чертежи пиролизных котлов, необходимо разобраться с принципом их действия. Итак, в процессе сжигания топлива (по-другому говорят – сухая перегонка) под воздействием высокого температурного режима (порядка 200-800 °C) и недостаточного количества кислорода, осуществляется разложение древесины на две части: летучую часть (пиролизный газ) и твердый осадок (древесный уголь).

Схема пиролизного котла предполагает, что вверху камеры будет накапливаться пиролизный газ, который с потоком воздуха, создаваемого дымососом, будет направляться на дожигание в другую камеру. Это экзотерический процесс, сопровождающийся выделением тепла, при помощи которого улучшается прогрев, в котле подсушивается топливо, а также осуществляется подогрев воздуха, поступающего в зону горения. Смешение выделившегося при высокой температуре пиролизного газа с кислородом воздуха вызывает процесс горения первого, который в дальнейшем используется для получения тепловой энергии.

Защита от перегрева теплоносителя

Одна из бед твердотопливных котлов — возможность перегрева теплоносителя. Если не принять меры заблаговременно, даже обнаружив закипевший теплоноситель, вы немногое можете сделать: затушить котел не самая простая задача. Поэтому эту проблему надо решать аппаратными методами.

Не так просто остановить нагрев ТТ котла

Первый способ — охлаждение теплообменника

Один из способов не допустить закипания теплоносителя — охладить теплоноситель. Для этого при обвязке твердотопливного котла делают два контура — один для отвода перегретого теплоносителя в канализацию, второй — для добавления холодной воды в перегретый теплоноситель. Этот вариант возможен, только если в системе отопления у вас вода (не антифриз), а также в котлах со стальными теплообменниками (чугунный теплообменник при резком перепаде температур может лопнуть). Реализуется эта схема обвязки на основе клапана аварийного охлаждения.

Обвязка ТТ котла с защитой от перегрева с клапаном аварийного охлаждения теплообменника

Удобно это сделать с четырехходовым клапаном, с выносным погружным датчиком температуры. К одному его входу подключается подача котла, противоположный выход выводится в канализацию — это магистраль для сброса закипевшего теплоносителя. К другой паре входов подключается отвод от обратки и труба подачи холодной воды из водопровода — это магистраль добавления холодной воды в теплоноситель

Обратите внимание, холодная вода подмешивается в обратку после циркуляционного насоса, перед котлом

Эта обвязка твердотопливного котла работает только при наличии давления в системе водоснабжения. Если у вас холодное водоснабжение сделано из скважины или колодца, при отсутствии электричества она будет неработоспособной. Чтобы обезопасить себя и на этот случай, в систему добавляют мембранный бак с холодной водой. Чтобы вода из гидроаккумулятора не попадала в систему, устанавливают обратный клапан (на схеме ниже прямоугольник со стрелкой).

Добавить мембранный бак с холодной водой для аварийного охлаждения теплообменника в твердотопливном котле

Задачу свою эта схема выполняет — сбивает температуру в котле при аварийной ситуации. Если при этом принять меры дополнительно по снижению интенсивности горения (перекрыть задвижки, ограничив доступ воздуха), то локализовать проблему можно быстро. Но есть и недостатки: в систему попадает «свежая» вода — это новая порция кислорода, новые соли, которые осядут внутри. По сравнению с последствиями закипания теплоносителя это мелочи, но все же…

Второй способ — подмес теплоносителя из обратки в подачу

Этот способ позволяет делать обвязку пластиковыми трубами (ПВХ), ставить их можно только после узла подмеса. Эта схема обвязки очень напоминает описанную в предыдущем пункте — для борьбы с конденсатом. Разница в том, что смесительный трехходовой клапан устанавливается другой: он срабатывает на превышение температуры. Также ставится он на трубопроводе подачи (всегда открытый вход направлен в сторону системы отопления).

Схема подключения твердотопливного котла трубами ПВХ

На клапане выставляете тот предел, который длительное время выносят ваши трубы или другое оборудование. При превышении температуры в подаче выше нормы, открывается подача остывшего теплоносителя из обратки. Закрывается подача когда температура понизится. Таким простым способом удается избежать попадания перегретого теплоносителя в систему.

Как видите, один способ охлаждает теплообменник, второй защищает элементы системы. В идеале их используют совместно.

Стоит ли делать своими руками

Если есть необходимые знания, возможности и чертежи, то пиролизный котёл можно изготовить самостоятельно. Среди населения популярна схема пиролизного котла Беляева. Простой эту технологию назвать нельзя, тем не менее она является одной из самых доступных и реализуемых.

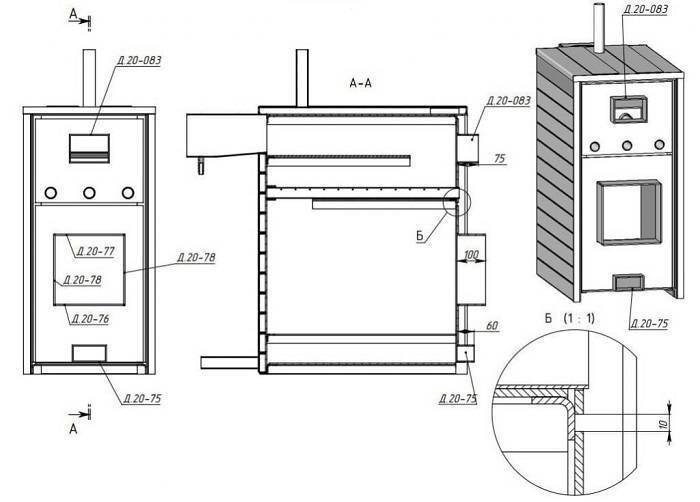

Котел на отопление своими руками: подробная инструкцияСхема котла. Источник фото: balserv.ru

Чтобы изготовить пиролизный котёл своими руками по чертежам, нужно:

  • металлическая труба (Д32,57,159 мм);
  • профильная труба (20х20, 80х40, 60х30 мм);
  • лист металлический;
  • шамотный кирпич;
  • насос подачи воздуха;
  • датчик температуры.

Помимо этого понадобится инструмент, аппарат для сварки. Нужен будет помощник. Сперва изготавливаются листовые части установки, отрезаемые точным инструментом, а затем, следуя пошаговой инструкции, выполняется остальная работа по сборке самодельного котла.

Обвязка с системой отопления

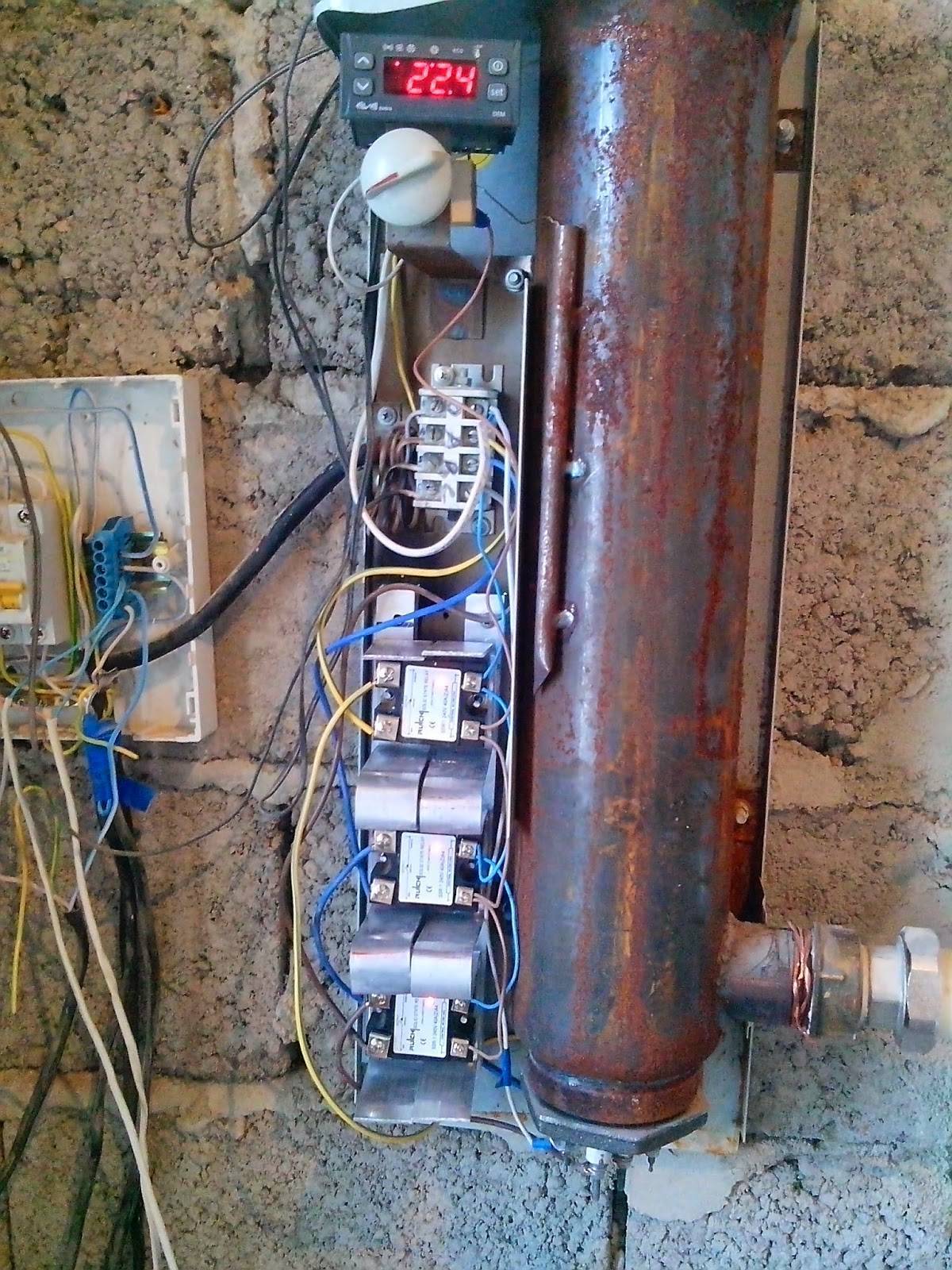

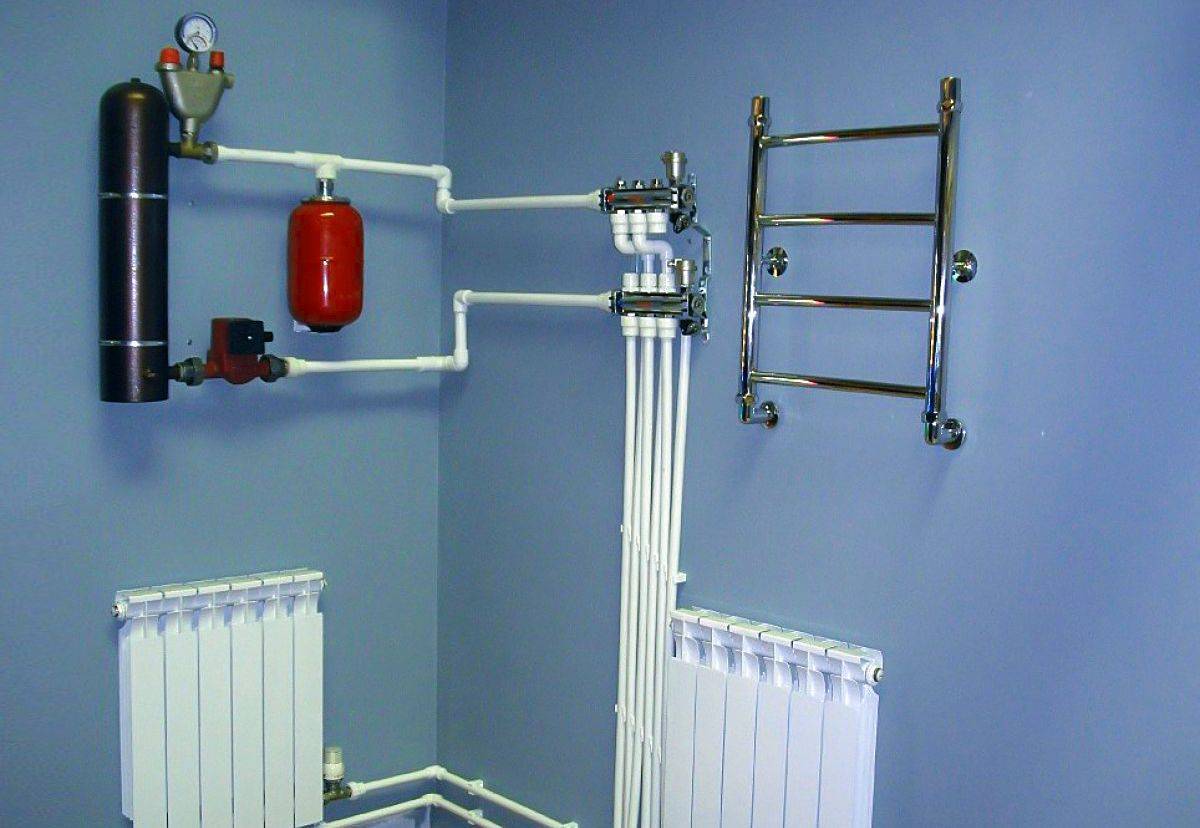

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

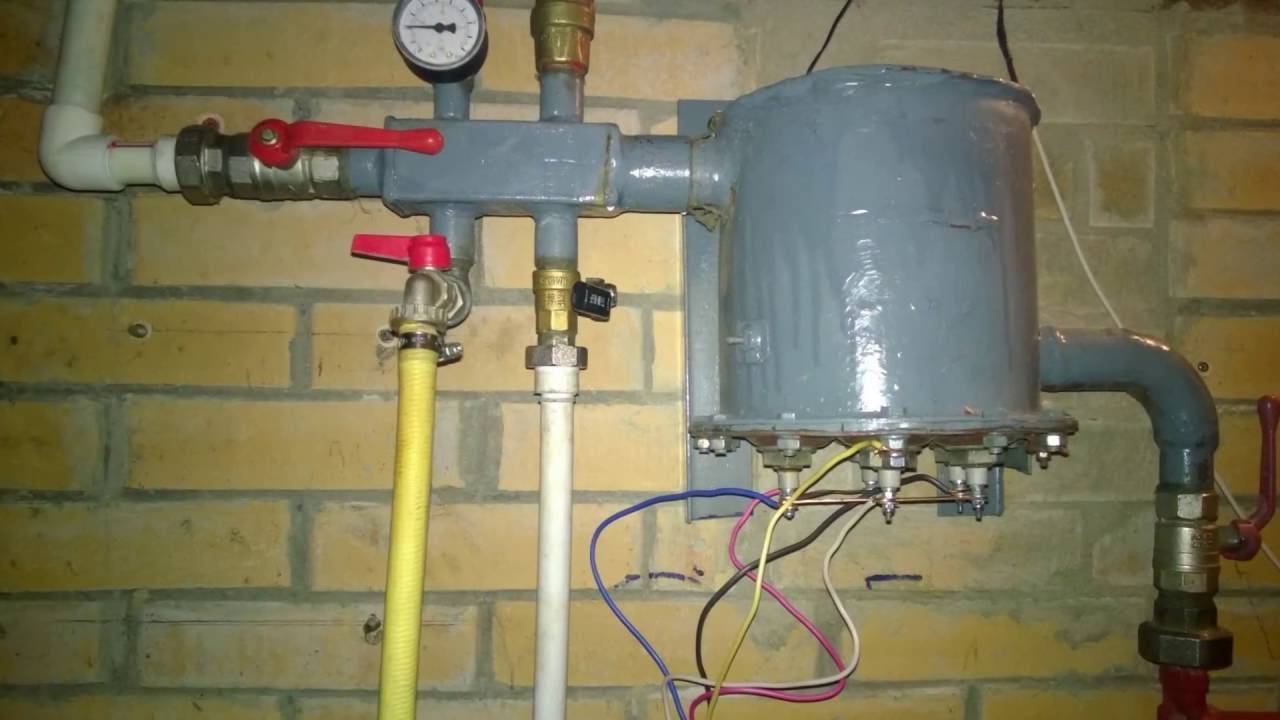

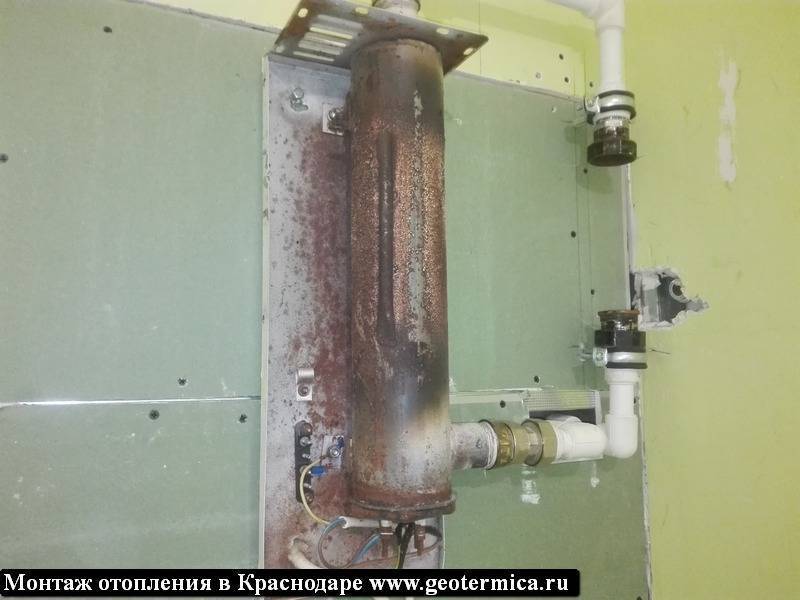

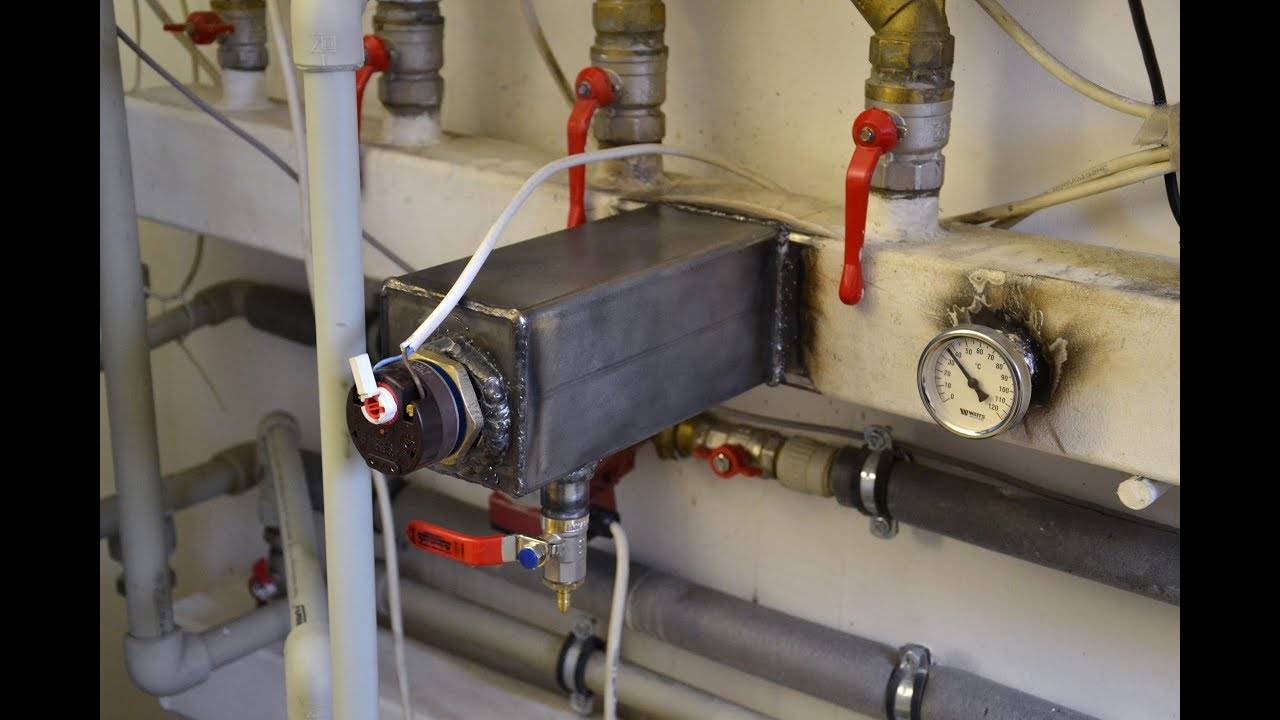

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

  • расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом,
  • насос и грязевик можно установить как на подаче, так и на обратке,
  • трубопровод подпитки врезают в магистраль обратного направления.

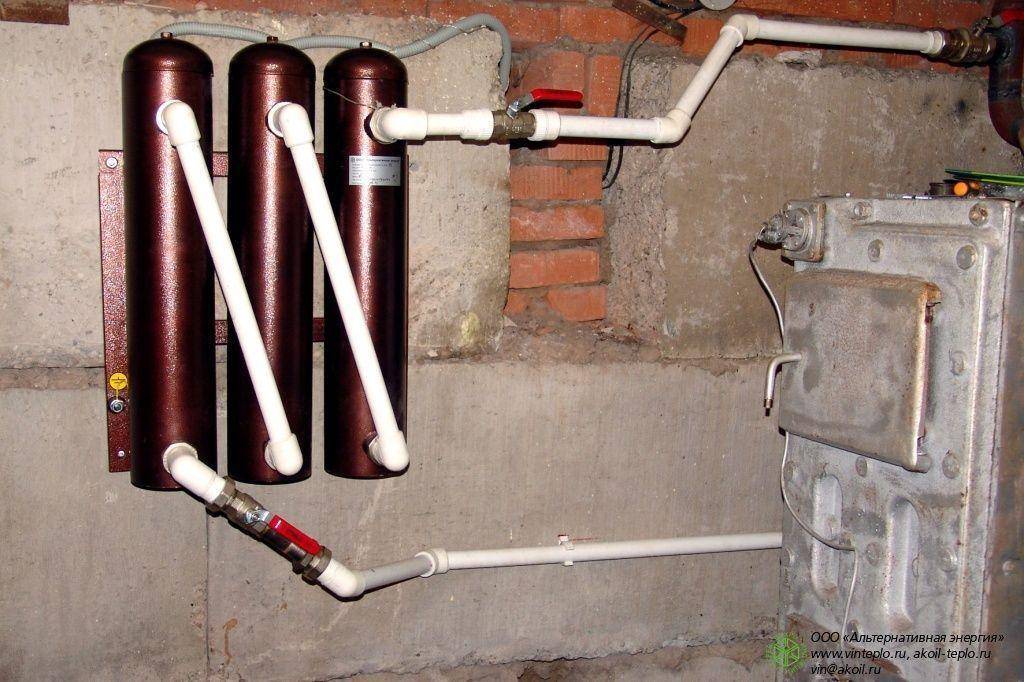

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей поочередности операций:

  1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
  2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.
Популярные статьи  Как выровнять деревянный пол своими руками: пошаговая инструкция

Котел на отопление своими руками: подробная инструкция

Поршень конструируется в три этапа:

  1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
  2. Далее проводится сварка друг с другом металлического круга и трубы.
  3. Поверх поршневого основания приваривается кусок швеллера.

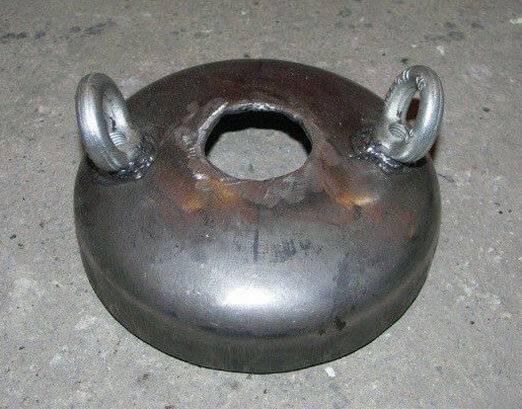

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Схемы

Как правильно подключить котел к отопительному контуру и организовать нагрев горячей воды (если прибор используется для приготовления ГВС)?

Вот несколько примеров того, как могут быть организованы горячее водоснабжение и отопление в доме.

Простейшая схема подключения газового котла (настенного или напольного) для нужд отопления.

Здесь реализована двухтрубная тупиковая схема. Отопительные приборы подключены между розливами. Ближние из них будут пропускать основной объем теплоносителя, а дальние станут замерзать, поэтому система требует балансировки (дросселирования подводок ближних к котлу батарей).

Принципиальная схема подключения двухконтурного газового котла. Для приготовления ГВС используется отдельный теплообменник.

Подключение двухконтурного газового котла к системе отопления и водоснабжения.

Реализация ГВС предельно проста: холодная вода проходит теплообменник котла и разводится по сантехническим приборам.

Подключение двухконтурного котла к отоплению реализовано куда интереснее:

  • Малый контур с циркуляцией, которую обеспечивает встроенный в котел насос, замыкает его теплообменник с гидрострелкой;
  • После гидрострелки выполнена коллекторная разводка на 6 независимых контуров: 2 с классическими секционными радиаторами и 4 контура теплого пола. При этом к одной паре гребенок теплого пола подключается по 2 контура;
  • Синхронизация контуров с высокой и низкой температурой обеспечена рециркуляцией теплоносителя в кольцах водяного теплого пола.

Схема с одноконтурным котлом, бойлером косвенного нагрева, конвекционным отоплением и теплым полом.

Организация ГВС в частном доме на основе одноконтурного котла. Для приготовления горячей воды используется бойлер косвенного нагрева. Теплоноситель отдает часть энергии его теплообменнику.

Низкотемпературное внутрипольное отопление и здесь реализовано схемой с трехходовым клапаном и рециркуляцией.

Классическая гравитационная система. Гидравлический напор в ней равен перепаду высоты H между точками с равной температурой воды в теплообменнике котла и отопительных приборах.

Схема с теплоаккумулятором и твердотопливным котлом.

При растопке котел работает на полной мощности и греет воду в баке. При его простое вода циркулирует между теплоаккумулятором и отопительными приборами. Регулируемую температуру радиаторов и здесь обеспечивает трехходовой кран с термостатом: они вовлекают часть воды или антифриза с обратки на второй круг циркуляции.

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

  • Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
  • Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
  • Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
  • Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
  • Хранилище под дрова размещают в смежном помещении.
  • Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
  • Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
  • Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

  • 30 см – 6-10 мм.
  • 40 см – 6-8 мм.
  • 60 см – 4-6 мм.
  • 80 см – 2,5-4 мм.

Как повысить производительность котла

Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.

Популярные статьи  Как сделать декоративный камин своими руками пошаговая инструкция

Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.

Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.

Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.

Нюансы изготовления

Из вышеописанного становится понятно, что внутри будущего самодельного котла будет происходить много сложных химических процессов и от того, насколько правильно они осуществляются, зависит эффективность, а также безопасность работы агрегата. Поэтому, если был сделан выбор в пользу отработки схемы и сборки самодельного агрегата, к этому процессу нужно отнестись с большой ответственностью.

Ситуацию осложняет то, что открытые источники имеют не много чертежей, а также детальных фото конструкций котлов. Большинство из них являются общими и не имеют пошаговых инструкций, а также деталей.

Решить эту ситуацию можно двумя вариантами:

  1. Купить чертежи с пошаговой инструкцией сборки у производителей или людей, которые имеют хороший опыт в проектировании, изготовлении и отработке газогенерирующих котлов.
  2. Самому взяться за книги и моделирующие программы, чтобы разработать проект и чертежи пиролизного котла.

Котел на отопление своими руками: подробная инструкция

При проектировании, отработке пошаговой инструкции, а также изготовлении нужно брать в расчет такие особенности:

  1. Материал, из которого будут изготавливаться камеры газификации, сжигания и догорания газа, должен быть сталью с жаростойкой футеровкой. Причина этого — 1000 °С внутри камеры сгорания. Если же использовать стандартную листовую сталь, то она прогорит за два-три сезона. Согласно многим видео чаще всего прогорает под камеры сгорания и догорания.
  2. Лучше сделать водный теплообменник. Хотя он сложнее, поскольку требует изготовления двух емкостей, которые соединяются системой труб, он является более надежным и служит дольше. Что касается огнетрубного теплообменника, то он служит меньше, ведь трубы должны быть нагретыми до температуры больше 600 °С. Такой нагрев приводит к быстрому перегоранию. Люди делают выбор таких теплообменников потому, что изготавливать их проще, ведь они представляют собой одну водяную емкость с небольшим количеством размещенных внутри нее вертикальных трубок.
  3. Теплообменник размещают только в задней камере. Его не стоит ставить в камерах, где сгорает топливо. Это потому, что он будет впитывать тепло, чем нарушит процессы пиролиза и сгорания газов. КПД станет меньше.
  4. Камеры стоит делать круглыми или округлыми. Если схема пиролизного котла будет включать прямоугольные емкости, то КПД будет меньше, ведь та часть тепла, которая расходится по углам, просто исчезнет, не дав никакой пользы. Более того, такая утечка снизит температуру во всех камерах и нарушит процессы, которые в них происходят. Идеальными камерами являются круглые. Они выглядят, как поставленная на сторону бочка.
  5. Сопла также нужно делать округлыми. Идеально, чтобы они имели форму круга. Однако такие отверстия быстро загрязняются пеплом и их нужно очищать. Последний процесс вредит футеровке. Поэтому стоит делать выбор в пользу сопла с видом щели, которая проходит через всю длину дна. КПД из-за такого решения падает не очень сильно — до 3%.

Полезные советы по изготовлению ТТ котла

Котел на отопление своими руками: подробная инструкция

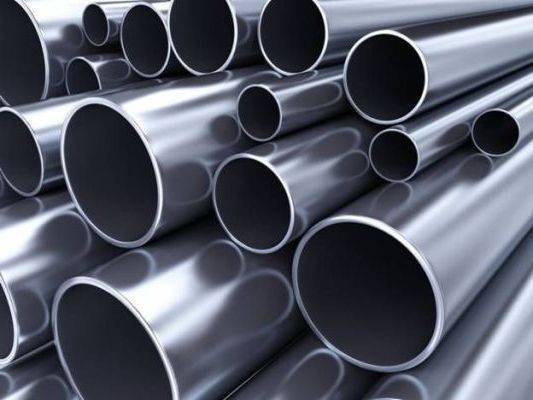

Труба из легированной стали для котла

Можно значительно сократить расход на строительство агрегата, если взять бесшовную стальную трубу 20 марки.

Прежде чем устанавливать котел на место, которое определено под этот агрегат, проведите первую растопку на улице, оборудовав котел временным дымоходом. Так вы убедитесь в надежности конструкции и увидите, правильно ли собрали корпус. Если в качестве основной камеры вы будет использовать газовый баллон, то учитывайте, что такой агрегат вам обеспечит горение на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после срезания крышки и зольника. Чтобы увеличить объем и обеспечить большее время горения, необходимо использовать два баллона. Тогда объема топочной камеры точно хватит на обогрев большого помещения, и не нужно будет закладывать дрова каждые 4-5 часов. Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

Если вы будет выполнять в котле дополнительную дверцу, которая позволяет «дозагружать» топливо не снимая крышки, ее тоже нужно плотно герметизировать с помощью асбестового шнура.

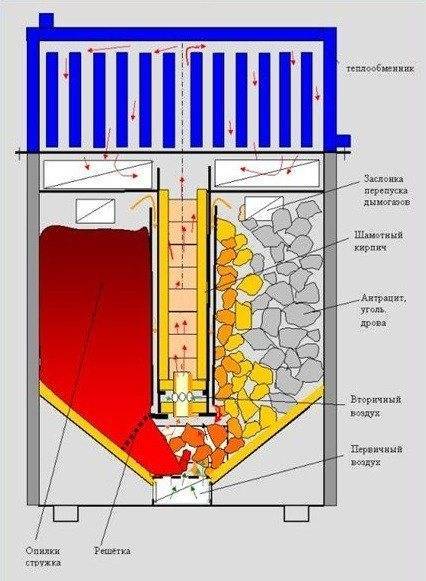

Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:

  • каменный и бурый уголь;
  • антрацит;
  • дрова;
  • древесные пеллеты;
  • брикеты;
  • опилки;
  • сланцы с торфом.

По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.

Котел с пиролизным сжиганием твердого топлива

Отличием такой конструкции является то, что твердое топливо в нем не сгорает, как в обычном, а при недостатке подачи первичного воздуха, «перегоняется» в древесный (пиролизный) газ, который сжигается в специальной камере дожига при подаче в нее вторичного воздуха. Такая подача может быть как естественной, так и принудительной.

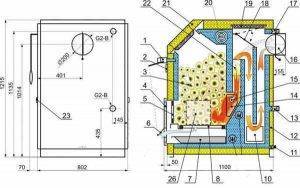

Котел на отопление своими руками: подробная инструкцияСхема-чертеж одного из вариантов пирлизного котла

1 — регулятор тяги с термодатчиком; 3 — дрова; 4 — нижняя дверка; 5 — решетка; 6 — воздушная заслонка подачи первичного воздуха; 7 — зольник; 8 — колосниковая решетка; 10 — прочистка; 11 — слив; 12 — теплоизоляция корпуса; 13 — обратка (подача теплоносителя из системы); 14 — форсунка; 15 — подача вторичного воздуха; 16 — заслонка дымовой трубы; 17 — труба с нагретой водой; 18 — заслонка; 21 — загрузочная дверка; 22 — камера дожига.

Пиролизный котел своими руками: чертежи, инструменты

Котел на отопление своими руками: подробная инструкция

Работа пиролизного котла.

Чтобы самостоятельно собрать котел на дровах, необходимо прежде всего желание и инструменты. Конечно, вам придется приложить большие усилия, чтобы получился хороший агрегат. Работу стоит начать с теории, выясните, как работает данная техника.

Затем произведите расчеты, определитесь с типом горения (бывают со щелевой горелкой и на колосниках). Приобретите необходимые детали, простой строительный рынок вряд ли подойдет, лучше отправиться в крупный специализированный магазин. Для строительства простейшего пиролизного котла вам понадобятся:

  • стальной лист в 0,4 см;
  • стальная труба с толщиной в 0,4 см;
  • электроды;
  • профильные трубы;
  • круглый прут в 2 см;
  • центробежный вентилятор;
  • кирпич;
  • терморегулирующая автоматика;
  • асбестовый шнур;
  • гайки;
  • болты.

Правила эксплуатации

Чтобы получить от газогенераторного отопителя хорошую теплоотдачу при минимальном расходе топлива, производители рекомендуют придерживаться следующих правил:

  • использовать только сухие дрова, допустимая влажность 12…20%;
  • при установке и обвязке котла обязательно применять трехходовой смесительный клапан либо комплексное устройство Laddomat-21 для поддержки температуры в обратной линии на уровне 65 °C;
  • рабочая температура теплоносителя на подаче – 80…90 °C;
  • теплогенератор должен работать на мощности, близкой к максимальной, нельзя долго эксплуатировать агрегат в режиме малой производительности (менее 50%);
  • очень желательно топить крупными поленьями, но не круглыми колодами;
  • вместе с пиролизными котлами настоятельно рекомендуется применять буферную емкость, которая будет аккумулировать излишки тепловой энергии;
  • требование к минимальному объему теплоаккумулятора – 25 литров на каждый киловатт мощности отопителя.
Популярные статьи  Ленточный фундамент своими руками: этапы работ и пошаговая инструкция

Подача теплоносителя в котел должна обязательно регулироваться трехходовым клапаном. После буферного бака ставится еще один смесительный узел для понижения температуры воды Применение буферной емкости обусловлено эффективным режимом работы котла – интенсивное горение, температура на выходе 80…90 градусов. Именно при таких условиях достигается высокий КПД 86–87%. «Душить» теплогенератор по воздуху нельзя, эффективность сжигания снизится до 40–50%, как у самодельной печки-буржуйки.

Суть процесса пиролиза

В пиролизных котлах на твердом топливе используются такие типы органики, которые при температурном разложении дают большой выход летучих горючих веществ. Такие котлы работают не только на дровах (и всех видах топлива из древесины, таких как пеллеты или топливные брикеты), но и на угле, вплоть до коксующихся марок, температура горения которых достигает очень больших значений!

тление топлива

Топливо в пиролизных котлах размещается на колоснике. После поджига загруженной партии топлива, закрывается плотная дверка и начинает работать дымосос. Вследствие этого в камере сгорания поднимается высокая, до 800 градусов температура, однако в ней отсутствует кислород из воздуха для обычного интенсивного горения. Вместо этого органическое топливо тлеет и обугливается, при этом выделяются летучие газы, преимущественно углеводороды.

Под действием конвекции летучие горючие газ поступают в подколосниковое пространство. Вместе с ними мигрирует и азот, находящийся в первично имеющемся воздухе в топке. Под решеткой колосника к смеси газов подмешивается кислород из вторичного контура подачи воздуха. Получившая смесь уже имеет способность к сгоранию. Она сгорает, выполняя полезную функцию (например, нагревая воду в теплообменнике), а кроме того выделившееся тепло поступает обратно к органическому топливу и поддерживает процесс тления.

Реальные преимущества пиролизных отопителей

Перечислим плюсы газифицирующих котлов, декларируемые продавцами, а потом отсеем откровенные байки:

  • пиролизные источники тепла являются полноценными газогенераторами, выделяющими горючий синтез-газ;
  • агрегаты очень экономичны и экологичны благодаря высокому КПД;
  • котлы полностью сжигает уголь и дрова, практически без остатка;
  • длительность горения – свыше 10 часов (самый скромный показатель – 8 часов).

Первое заявление чересчур смелое. Вспомним: интенсивный пиролиз начинается от сильного нагрева и недостатка кислорода, а что происходит в котле? Вентилятор нагнетает воздух в топку с избытком, никакого тления нет. Синтез-газ, конечно, выделяется, но прямое сжигание топлива тоже присутствует.

Слева показан факел пламени в отсеке дожига при работе котла, справа – огнетрубный теплообменник (вид сверху)

Разберем остальные преимущества:

  1. Утверждение насчет экономичности и экологичности – не сказки. За счет приличного КПД котел лучше осваивает энергию топлива и выбрасывает в атмосферу гораздо меньше токсичных соединений – оксида азота и угарного газа. При 1 условии: рекомендации по режиму работы и влажности дров полностью соблюдаются.
  2. Причины более полного сжигания – сухие дрова и принудительное нагнетание воздуха. Если заложить в традиционный турбированный котел брикеты из опилок или сухую акацию, то зольный остаток тоже будет нулевым. Много легкого пепла попросту выдувается вентилятором в дымоход. Значит, указанный факт преимуществом не является.
  3. Длительность горения зависит от 2 факторов: КПД и вместительности топливного отсека. По эффективности твердотопливные котлы проигрывают пиролизным на 10%, это небольшая прибавка к продолжительности работы. Главный фактор – объем камеры сгорания, если он достигает 80 л и более, дрова прогорают за 6–8 часов.

Также много небылиц рассказывается об экономичном режиме тления, который в пиролизных агрегатах попросту отсутствует. В инструкции по эксплуатации «Атмос DC15E» так и написано – уменьшение интенсивности пламени ведет к снижению эффективности и повышению расхода топлива.

Новейший теплогенератор «Атмос» пиролизного типа на выставке «Акватерм–2019»

Изготовление котла

Пиролизный котёл изготавливается в такой последовательности:

  1. Если для изготовления прибора будет использоваться газовый баллон, бывший в употреблении, то необходимо стравить остатки газа, открутить болты, которые удерживают горловину баллона, и слить газолин. После этого газовый баллон необходимо заполнить водой и выдержать несколько дней.
  2. Затем болгаркой баллон распиливается поперёк немного выше сварочного шва. Таким образом, получится идеально ровный металлический цилиндр длиной более 130 см. Внутри этого цилиндра будет происходить пиролизное горение древесины, но тепло выделяемое во время этого процесса должно быть передано теплоносителю. Теплоноситель будет находиться в рубашке, которая будет “одета” на цилиндрическую камеру сгорания.
  3. Для изготовления рубашки необходимо вырезать из листовой стали 6 пластин: 2 прямоугольные пластины размером 60 * 60 см, и 4 пластины 120 * 60 см. В пластинах размером 60 * 60 см следует вырезать круглые отверстия ровно посередине квадрата. Диаметр этих отверстий должен равняться внешнему диаметру цилиндра, изготовленного из газового баллона.
  4. Чтобы отверстия идеально подходили для размещения в них пропанового баллона, следует установить на пластину обрезанную крайнюю часть баллона ровно посередине и обвести её маркером. Затем, уже по намеченному рисунку, вырезать отверстие с помощью газового резака.
  5. Когда изготовление отверстий в нижней и верхней грани будет закончено, из всех приготовленных ранее пластин сваривается ёмкость высотой 120 см и шириной 60 см. Грани с прорезями будут располагаться соответственно в верхней и нижней части резервуара.
  6. Когда рубашка для баллона будет готова, его помещают внутрь прямоугольного резервуара таким образом, чтобы был отступ от плоскости рубашки сверху около 5 см.
  7. Затем цилиндр тщательно приваривается к плоскости рубашки. К водяной рубашке привариваются два патрубка.
  8. Один в нижней части резервуара, он будет использоваться для входа охлаждённого теплоносителя, другой в верхней части рубашки, через него будет осуществляться забор нагретой жидкости. Оба патрубка имеют диаметр трубы 28 мм.
  9. Когда водяная рубашка будет полностью изготовлена, из металлического “блина”, который образовался при вырезании отверстий для баллона, изготавливается разграничительная пластина. Эта пластина позволит оградить горящий пиролизный газ от топлива, расположенного внутри топочной цилиндрической камеры. С одной стороны к “блину” приваривается уголок 50*50 мм.
  10. Уголок необходимо установить крест накрест. Таким образом, будет поддерживаться постоянный зазор между заградительной перегородкой и тлеющим топливом.
  11. Из верхней части баллона, которая была отпилена, изготавливается крышка, для загрузки топлива внутрь пиролизного котла, а также для отвода продуктов горения древесины в специально смонтированный для такой печи дымоход.
  12. Для того чтобы крышка закрывала топочный цилиндр сверху достаточно плотно необходимо к отпиленной крышке по окружности приварить полосу металла толщиной 1 мм и шириной 50 мм. В верхней части крышки делается отверстие с помощью резака и приваривается отрезок трубы диаметром 112 мм и длиной 0,5 метров.
  13. В нижней части баллона делается отверстие под размер дверцы зольника, которая затем приваривается электросваркой. Дверца должна иметь в своей конструкции надёжное запорное устройство, исключающее самопроизвольное открытие во время работы отопительного прибора.
  14. Для регулировки интенсивности горения топлива рядом с дверцей зольника приваривается патрубок диаметром 28 мм, на котором нарезается резьба и устанавливается водопроводный кран с червячным запорным механизмом. Таким образом, можно будет полностью перекрыть поступление воздуха в камеру сгорания, что приведёт к уменьшению интенсивности горения дров, и этот процесс будет продолжаться не менее 8 часов.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Котел на отопление своими руками: подробная инструкция
Алгоритм покупки недвижимости в 2022 году
Документы для покупки квартиры
