Оборудование и материалы

Многие задаются вопросом, как сделать водопровод своими руками. Это вполне по силам каждому, у кого есть желание разобраться в его устройстве.

Подбор оборудования осуществляется после определения источника. Для подключения к центральному водопроводу достаточно труб и перекрывающих кранов. В месте подключения желательно установить колодец, но можно обойтись и без него. Определяется это техническими условиями, выдаваемыми водоканалом.

В случае автономного варианта схема водоснабжения значительно усложняется. Потребуется различное оборудование, для подъема и очистки.

Насосное оборудование

Для подачи воды применяется погружной или поверхностный насос. Поверхностные насосы гораздо дешевле погружных и можно приобрести сразу с гидроаккумулятором, называется эта установка – насосная станция. Их легко обслуживать, а обсадная труба скважины может быть небольшого диаметра, достаточного для прохождения водозаборного шланга с наконечником-фильтром.

Насосные станции подходят для забора воды из поверхностных источников. Так же их устанавливают, если напор в центральном водопроводе очень низкий и не устраивает потребителя.

Если глубина до поверхности воды в скважине (колодце) более 5 метров, то выбор, однозначно остается за погружным (глубинным) насосом.

При выборе насоса учитывается:

  • высота подъема воды (напор) от глубины нахождения насоса до самой верхней точки водоразбора в доме;
  • необходимый часовой расход (литр/мин.), с учетом количества пользователей;
  • диаметр насоса, с учетом диаметра обсадной трубы скважины:
  • тип насоса: вибрационный, вихревой, скважинный, центробежный (последние 3 насоса – разновидность центробежного).

Вибрационные насосы недорогие, но их не рекомендуется применять в скважинах, из-за создаваемой в окружающей среде вибрации, пригоден только в колодцах. Самым надежным выбором является вихревой насос. У него наименьшие требования к чистоте воды.

Важно: в каждом конкретном случае, с учетом типа скважины, чистоты воды, глубины подъема, правильный выбор может сделать, только специалист, имеющий опыт эксплуатации насосов в данной местности.

Гидроаккумулятор

Для каждого электродвигателя самым тяжелым моментом является пуск в работу. Повышенные токи в 7 раз, малый крутящий момент, пуск под нагрузкой, все это значительно сокращает срок его службы. Чтобы насос не запускался часто, из-за стакана воды, минутного мытья рук, спуска в унитазе, утечек в сети и по прочим мелочам, обязательно устанавливается гидроаккумулятор.

И чем больше объем бака, тем лучше для насоса. Как, впрочем, и для пользователей, на случай отключения электроэнергии

Его установка обязательна, а исправное состояние очень важно

Объем гидроаккумулятора для водоснабжения определяется по специальному расчету. Упрощенно, можно выбрать по производительности насоса в минуту, если насос подбирался с учетом числа пользователей. Полученный результат, это минимальный объем. Если место позволяет установить бак большего объема, стоит взять на пару размеров больше. Размерность баков у каждого производителя своя. Данный ряд, служит для примера, объем указан в литрах: 8, 10, 12, 18, 25, 30, 35, 40, 50, 60, 80, 100 и более.

Нужно иметь в виду, что полезный объем бака, то есть объем воды, который он отдаст, при выключении питания, всего 1/3 от его объема. Это при условии, что воздушная камера, имеет давление в свободном состоянии, на 0,2 бара ниже, чем давление выключения насоса. Хозяева закачивают воздух выше этой величины, следовательно, отдаст бак еще меньше.

Накопительные баки для воды

По сути, это тот же гидроаккумулятор, только гораздо больших размеров. Если гидроаккумулятор служит для защиты насоса от частых включений, то накопительный бак-аккумулятор, служит еще и для создания резервного запаса воды. Но не стоит обольщаться, бак в 500 литров, сможет отдать полезной воды не более 225 литров, при правильном давлении в воздушной камере.

Поэтому проще и дешевле установить простой бак, необходимого объема, но брать из него воду придется ведром. Можно установить на чердак, но напора будет не хватать, а в зимнее время потребуется позаботиться, чтобы вода не замерзла.

Совет: установив систему автоматического дополнения накопительного бака можно обеспечить бесперебойное водоснабжение дома.

Автоматика для насосов – обзор возможностей

Чтобы вода постоянно подавалась из водопровода при открывании крана, а не приходилось включать каждый раз вручную, потребуются автоматические устройства. Таким устройством является аккумулирующий бак. Он предназначен стабилизировать давление в системе, выполняет защиту насоса от частых включений–отключений, предупреждает гидроудары в системе. В него вручную закачивается воздух, а в другую часть поступает вода. Именно воздух играет стабилизирующую роль.

Обязательный элемент автоматики – реле давления, выполняющее функцию включателя–выключателя. Когда давление в баке падает, устройство включается и отключается при достижении требуемых параметров. Устроено реле просто. Внутри находятся две пружины, реагирующие на давление, создаваемое водой. Когда давление падает, под воздействием пружин замыкаются контакты и включается электричество. Когда давление достигает требуемого значения, контакты размыкаются.

Кроме автоматических приборов управления, рекомендуется устанавливать защитную автоматику. Она отключает оборудование, когда из системы по какой-то причине девается вода. Работа насосного оборудования при сухих трубах грозит поломкой от перегрева. Чтобы исключить такую угрозу, применяется датчик сухого хода, который отключает аппарат при водном дефиците. Конструктивное исполнение подобных датчиков различное: поплавок в колодце, реле протока, уровневый датчик.

Водоснабжение частного дома из колодца и скважины: прокладка труб

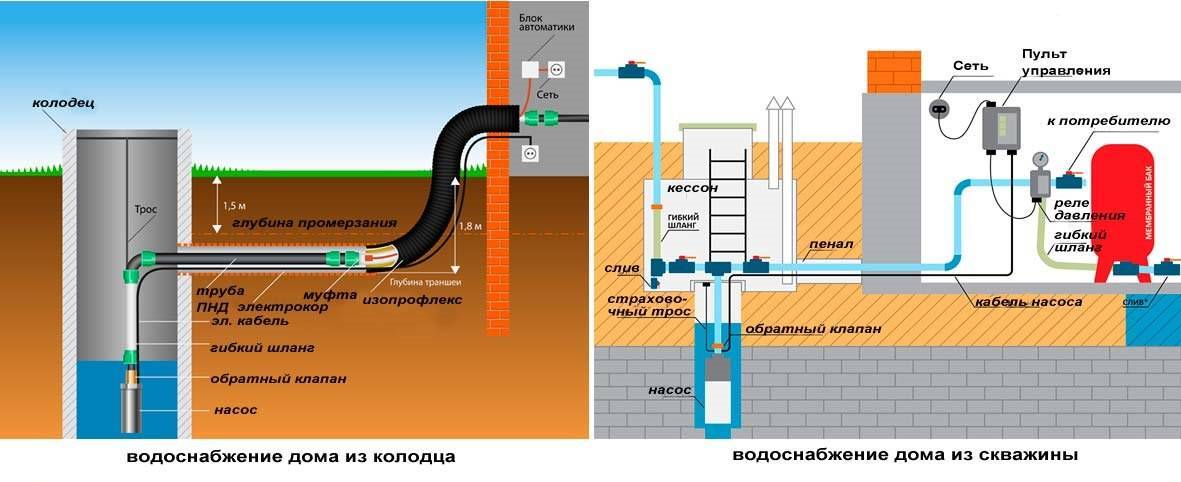

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплятьКак провести водоснабжение частного дома из колодца своими руками

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассуКак провести водоснабжение частного дома из колодца своими руками

Популярные статьи  Как покрасить батарею отопления: выбираем краску и правильно проводим работу своими руками

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессонаКак провести водоснабжение частного дома из колодца своими руками

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Установка кессона

Второй шаг – монтаж кессона, который будет защищать скважину и ее содержимое от таких негативных факторов, как замерзание, заиливание, попадание грязных грунтовых вод. Как правило, кессон представляет собой прочный цилиндр из пластика или металла – его размеры нужно подбирать в зависимости от габаритов скважины. Прибор обязательно должен закрываться герметичной крышкой с отверстиями для труб и другого оборудования.

Совет. Чтобы кессон не деформировался в процессе эксплуатации, его рекомендуется обшить теплоизоляционным, но обязательно негорючим материалом, и дополнительно закрыть пластиковыми листами или обложить кирпичами.

Установка кессона не требует больших усилий. Сначала нужно вырезать в дне емкости отверстие – его диаметр должен быть чуть больше диаметра обсадного ствола. Затем кессон опускается в скважину – он должен подниматься над верхним уровнем грунта не больше, чем на 20 см. После этого обсадной ствол обрезается и приваривается к отверстию емкости.

Выбор схемы водоснабжения

Для автоматической подачи холодной воды из колодца или скважины применяется 2 схемы:

  • с погружным насосом;
  • с поверхностной насосной станцией.

В обеих системах присутствует один неизменный элемент – водопроводная труба, проложенная от источника внутрь жилища. Разница заключается в конструкции и расположении перекачивающего оборудования. В первом случае это аппарат погружного типа, висящий на тросе около дна природного резервуара. Второй вариант – насосная станция, установленная на поверхности, обычно — в техническом помещении жилого дома, реже – в утепленном подземном сооружении над скважиной (кессоне).

Система подачи воды с глубинным насосом

Поверхностные насосные станции следует применять, когда перепад высот между зеркалом воды в источнике и высшей точкой разводки внутри жилища составляет не более 7 м. Учитывая, что большинство этих агрегатов рассчитаны на высоту подъема 8—10 м, оставшийся запас напора (1—3 м) понадобится для преодоления горизонтальных участков труб и местных сопротивлений (тройников, колен, клапанов и смесителей).

Система водообеспечения с поверхностным перекачивающим агрегатом

Для подвода воды из глубоких колодцев, а также обычных и артезианских скважин, необходимо использовать систему с погружным насосом. Она несколько сложнее в монтаже, зато надежнее в работе и не требует постоянного наполнения трубопроводов. Конечно, существуют поверхностные станции повышенной мощности с высотой подъема до 20 м, но их цена сопоставима со стоимостью полного комплекта оборудования и материалов для сборки схемы с погружаемым насосом.

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

  1. Поверхностный насос.
  2. Гидробак.
  3. Реле давления.
  4. Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

Где устанавливают? Требования к установке бака:

  1. Близко к воде.
  2. Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
  3. Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
  4. Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

  • Трубы, идущие от насоса к баку.
  • Штуцер (соединяет шланг и насос).
  • Адаптер 2-го входа.
  • Шланги: заборный и для полива.
  • Обратный клапан и фильтр.
  • Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

  • набор гаечных, разводных ключей;
  • рулетка;
  • изоляционные материалы;
  • строительный уровень;
  • прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Популярные статьи  Красим мебель своими руками, хитрости + советы мебельщика

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

  1. Погружной насос.
  2. Трос (подвесной) диаметром от 3 мм.
  3. Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
  4. Фильтры для очистки грубых и тонких примесей.
  5. Манометр, чтобы отслеживать функционирование насоса.

Зачем нужен гидроаккумулятор

И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.

Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества гидроаккумулятора

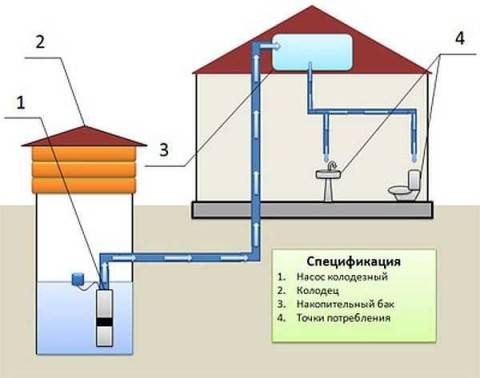

Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.

Судите сами:

  • Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
  • Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
  • Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.

Как провести водоснабжение частного дома из колодца своими рукамиСистема водоснабжения с накопительным баком

Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

  • Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
  • Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
  • Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.

Как провести водоснабжение частного дома из колодца своими рукамиСистема водоснабжения с гидроаккумулятором

Как он работает

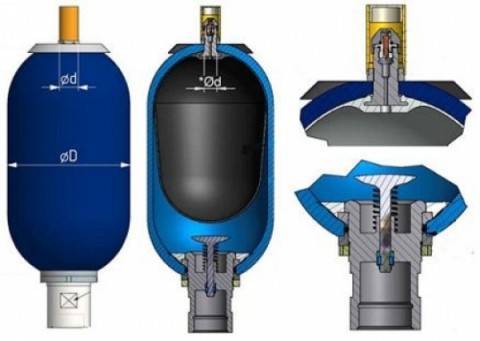

Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.

Как провести водоснабжение частного дома из колодца своими рукамиУстройство гидроаккумулятора

По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.

Как провести водоснабжение частного дома из колодца своими рукамиГидроаккумулятор с реле давления и манометром

В результате:

  • Мы имеем постоянный напор в системе;
  • Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
  • Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.

Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.

Небольшие монтажные хитрости

Перед началом работы составляется схема или проект системы водоснабжения. Схема должна включать все элементы системы с расчетом диаметра используемых труб и количеством вспомогательных деталей (соединительные муфты, штуцеры, объем утеплительного материала). Подготавливать траншею для трубопровода лучше в сухую и теплую погоду.

Пошаговая инструкция для монтажа:

  1. Подготовка проекта.
  2. Подготовка траншеи.
  3. Подготовка насоса и гидросистемы, проверка комплектации.
  4. Утепление и установка труб в траншею.
  5. Установка водозаборных элементов в колодец (необходимо помнить, что придется бурить бетонные кольца в колодце для установки водозаборного элемента, поэтому необходимо иметь ударную дрель или иной мощный инструмент).
  6. Соединение всех установленных элементов между собой.
  7. Если разводка в доме установлена заранее, то система сразу же проверяется на герметичность. Если поставка воды осуществляется бесперебойно, то траншея подлежит при необходимости дальнейшему утеплению и закрывании грунтом.

Герметичность водопроводной конструкции в месте стыков обеспечивается при помощи специального герметика на основе силикона.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Популярные статьи  Откидной столик на балкон своими руками: пошаговая инструкция и схема с фото

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Об организации автополива прочесть можно тут.

Монтаж системы водопровода

Скрытое проведение трубопровода

Внешняя и внутренняя разводка труб отличаются примерно как открытая и скрытая проводка.

Скрытое проведение водопровода предусматривает размещение труб внутри стен или отделки. Наружная разводка предполагает открытое расположение труб.

Имеет смысл рассмотреть полускрытую разводку, когда трубы укрываются в специальные короба, как провода компьютерной сетевой разводки. Короба можно оставить без отделки, а можно покрасить или оклеить тем же материалом, что и стены.

Скрытый монтаж пластиковых труб в коттедже

Самые сложные моменты, это точно продумать схему автономного водоснабжения, индивидуальную для каждого частного дома, продумать систему канализации и пробить отверстия в стенах под трубы.

При расчете системы водоснабжения следует учитывать мощность скважины и расход воды каждой водозаборной точкой.

Соединения, монтаж труб и оборудования в частном доме, это трудоемкая и кропотливая, тяжелая работа, но вполне посильная для взрослого человека.

Советы при монтаже

  • Для прохода стен используйте специальные прокладки для труб. Это поможет защитить трубы от повреждений и истираний и стены от коррозии.
  • Максимально используйте резьбовые соединения.
  • При монтаже сливных кранов создавайте небольшой уклон в сторону крана. Это позволит избежать скапливания водя в системе после слива.
  • Старайтесь не допускать ненужных изгибов водопровода, поскольку изгибы снижают давление в трубе.
  • Используйте одинаковые крепления, разветвители и фитинги по всей системе.
  • Обязательно имейте небольшой запас фитингов, креплений, ФУМ ленты, тройников, шаровых кранов, прокладок и уплотнителей. Если вы выполнили требования предыдущего пункта, то запасные элементы подойдут в любом месте системы.
  • Обязательно устанавливайте запорные краны для возможности быстрого отключения части системы.

Работа с гидроаккумулятором и автоматикой

Четвертый шаг – установка гидроаккумулятора и настройка автоматики. Гидроаккумулятор – обязательный компонент в системе индивидуального водоснабжения. Это обуславливается целым рядом его функций: поддержание постоянного давления воды для бесперебойного функционирования системы, защита насоса от гидроудара при его активации и деактивации, создание резервного объема воды.

По своей сути гидроаккумулятор является накопительным баком, который наполняется водой под давлением насосного оборудования. Он оснащается специальными автоматическими устройствами, которые обеспечивают запуск системы и поддерживают заданные параметры ее работы. Комплект автоматики включает в себя: датчик давления, реле и манометр. Все эти устройства подключаются к гидроаккумулятору посредством штуцера с пятью выходами: три выхода нужны для соединения гидробака с компонентами автоматики, один – для присоединения к насосу и один – для подключения к водопроводной трубе.

Подача воды из частного источника

Монтаж водопровода на даче необходимо начинать с проверки, соответствуют ли частные источники воды санитарным нормам, будь это скважина или колодец. Касается это и больших водоемов, из которых планируется черпать ресурс. Надежнее всего считается колодец, так как он функционирует в любых условиях. Отключили электричество? Поднимаем воду на ведрах своими руками! В других случаях работу выполняют электронасосы.

Как провести водоснабжение частного дома из колодца своими руками
Ничего не помешает оснастить эту красоту электрическими насосами.

Если длительная работа над колодцем не привлекает, то в качестве альтернативы можно сделать своими руками скважину. Обычно она выполняется в подвале строения. Главный плюс – это отсутствие необходимости разводки труб от колодца к основной системе водопровода. Также вы получаете сильный напор, ведь электронасосы прокачивают жидкость с близкого расстояния. Есть у такого источника воды и свой недостаток – скважина заливается, как результат, каждые 3-5 лет необходима тщательная чистка.

В зависимости от количества воды, возможности скважин отличаются. В стандартных случаях хозяева создают скважину, ширина которой составляет 10-15 сантиметров. Такая системы позволяет получать жидкость при помощи электронасоса, но своими руками поднять несколько литров воды у вас не получится.

Как провести водоснабжение частного дома из колодца своими руками
Так выглядит система водоснабжения, установленная в подвале частного дома. Схема довольно простая, поэтому скважина обходится дешевле, чем колодец.

Если в вашем районе случаются отключения электричества, то рекомендуется заранее установить водонапорный бак. Объем зависит от количества жильцов, но чем больше, тем лучше. Что касается артезианских скважин, то они слишком редко встречаются в частном доме или на даче.

Схема дачного колодезного водопровода

Схему подводки составляют с учетом планировки дома или коттеджа, расстояния до колодца, количества и назначения точек водозабора.

Пример устройства трубопровода, поставляющего воду из колодца в дачный дом:

  1. Насос погружной (помпа). Его подвешивают на тросе и крепят кабель электропроводки.
  2. Обратный клапан. Это устройство предотвращает стекание воды вниз при остановке перекачки.
  3. Сливной кран. Его устанавливают для консервации колодца на зиму в самой нижней точке трубопровода.
  4. Штуцер пятивыводной.
  5. Манометр.
  6. Реле (датчик) давления. Это прибор для автоматического включения и отключения насоса.
  7. Реле сухого хода. Это устройство для защиты помпы от работы без воды. Его ставят, только если у насоса нет поплавкового выключателя, а у реле давления нет функции защиты от сухого хода
  8. Гидроаккумулятор (или накопительный бак). Это емкость для накопления воды и компенсации ее температурного расширения, предупреждения перепадов давления.
  9. Шаровой кран.
  10. Фильтр предварительной очистки от глины, песка, ила, ржавчины и других механических примесей.

Насос, обратный клапан, сливной кран находятся внутри колодца. Остальное оборудование устанавливают в помещении, подвале или подполе. Если не позволяет площадь домика, то возле колодца необходимо организовать приямок. Его утепляют, если планируется пользоваться водопроводом и зимой.

Прокладка водопровода.

Устройства соединяют между собой трубами. Количество изгибов и стыков должно быть минимальным. Выход к колодцу можно проложить через подвал или подпол. Схему расположения и глубины залегания трубопровода, скрытого под землей, нужно сохранить. Она понадобится при строительстве новых сооружений.

Помпу поверхностного типа ставят в доме или приямке. К всасывающему патрубку присоединяют трубу, которую выводят в колодец. На входе устанавливают сетчатый фильтр. Перед насосом монтируют фильтр грубой очистки (грязевик), обратный клапан. На выходе ставят фильтр тонкой очистки.

Для поднятия воды с глубины от 8 до 30 м поверхностному насосу понадобится выносной эжектор. Его размещают внутри колодца. К эжектору подводят 2 трубы — по первой вода поднимается вверх, по второй часть потока возвращается к прибору для создания перепада давления.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как провести водоснабжение частного дома из колодца своими руками
Печное отопление с водяным контуром своими руками: схема и видео
Печь с водяным контуром для отопления дома: особенности печного отопления, оптимальной вариант
