Бурение скважины своими руками: выбор лучшего оборудования

Как пробурить скважину своими руками личный опыт, принципы, видео

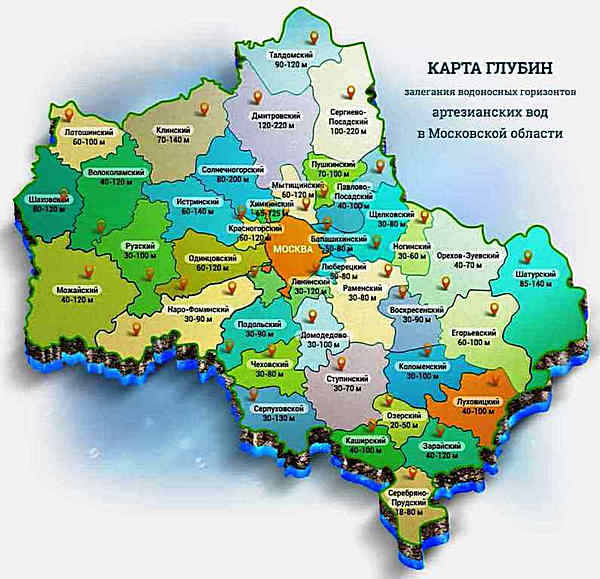

Глубина бурения и закон о недрах

Бурение скважины своими руками: выбор лучшего оборудования

Законодательство РФ (Закон «О недрах» 2395-1 от 21.02.92) относит подземные воды к категории полезных ископаемых, что обязывает получать лицензию на право использования на собственных участках.

Статья 19 указанного Закона указывает, что данный документ необходимо получать при потреблении подземных вод в объеме более 100 м3/сутки. При меньшей производительности разрешение на строительство источника не требуется. Верхний предел допустимого отбора воды составляет – 500 м3/сутки.

Помимо разрешенного дебита скважин, законодательство (ст.10) определяет и срок эксплуатации. Лицензия выдается только на 25 лет. После этого возможность продления документа возможна при создании специальной комиссии.

Более подробно о том, как получить лицензию на артезианскую скважину читайте в нашей статье здесь.

Технология бурения скважин

Технологию бурения и обустройства скважины под воду необходимо знать. Понимая, как бурить скважину под воду, вероятность допущения ошибок сводится к минимуму. Будет скважина буриться самостоятельно или работу выполнит бригада, понимание процесса бурения поможет правильно выбрать способ. Они во многом зависят от глубины слоя воды и различаются не только способом прохождения грунта и удаления породы, но и требуемым оборудованием.

Шнековое бурение

Это самый простой, но вместе с тем и самый трудоемкий способ бурения, особенно если его производят вручную. Подобную технологию считают самой производительной, особенно если использовать самодельные приспособления или мини-вышки. Она представляет собой треногу, с закрепленной буровой колонной. В такой конструкции обязателен подъемный механизм, поскольку извлечь наполненный бур с захваченной породой после нескольких метров невозможно. Метод бурения вручную без применения подобных конструкций, посредством только физической силы двух человек и с рычагами для поворота колонны, нецелесообразен.

При использовании этого метода, даже при очень неглубоком залегании воды, вертикальность отверстия выдержать невозможно, а как следствие, будет повреждаться обсадная труба. Поэтому самостоятельно пробурить скважину правильно можно только с применением механизмов, позволяющих выдерживать точность бурения.

Колонковое бурение

Колонковое бурение

Этот вид бурения очень похож на шнековый. Отличие в режущем наконечнике бура. При колонковом бурении он представляет из себя цилиндр с особо прочными напайками. Полая конструкция позволяет выработанной породе собираться внутри цилиндра. Удаляется порода из бура при подъеме на поверхность. Получаемая таким способом бурения скважина отличается высокой точностью диаметра. Сложностью применения этого метода самостоятельно, является необходимость равномерного приложения усилий на поступательное движение бура вниз, и одновременно на вращение. Такие условия возможны только с помощью специального и громоздкого стационарного оборудования, которое имеют бригады, занимающиеся устройством скважин.

Гидравлическое роторное бурение

При этом способе используется вода или бурильный раствор, который подается в скважину под давлением. Таким образом, удаляется выработанный грунт, и придает вращательное движение самому буру.

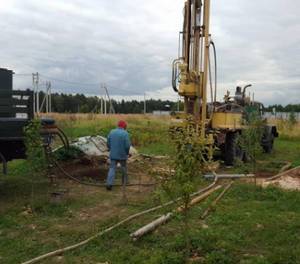

Такое оборудование устанавливается на автомобилях повышенной проходимости и используется в больших промышленных масштабах. Глубина бурения этим методом неограничена и применяется для артезианских скважин. Подобное оборудование возможно взять в аренду, но для устройства неглубоких скважин с неоднородными слоями нецелесообразно. Постоянный напор воды не даст определить точность попадания в водоносный слой. В основном такой тип бурения применяют при заранее известной глубине залегания и толщине слоя.

Для бурения водоносной скважины своими руками с помощью этого метода выпускаются и небольшие малогабаритные установки, и их используют для бурения на личных участках.

Ударно-канатная технология

Ударно-канатный способ

Главное достоинство этого метода – это простота и доступность оборудования и инструментов, которое возможно изготовить даже самостоятельно. Суть его заключается в последовательных ударах о грунт «стакана», грани которого заточены определенным образом. Его поднимают на нужную высоту и сбрасывают. Таким образом порода набивается в стакан, который периодически очищают, вытаскивая его на поверхность.

Данный метод очень часто не принимают на вооружения из-за его трудоемкости и необходимости прикладывать большую физическую силу, при ручном приводе механизмов. Однако, ударно-канатный метод очень универсален в плане совершенствования и использования всевозможных хитростей для облегчения непростой работы. При хорошей смекалке метод хорошо и стабильно работает, да и в сети есть возможность найти чертежи механизации и автоматизации метода народными умельцами.

При прохождении слоев грунта данным методом, четко контролируется состав породы, и слой необходимого водоносного песка не останется незамеченным. Кроме того, метод позволяет при своевременной и правильной обсадке получить ровную скважину достаточно большой глубины, и достичь более чистого слоя воды.

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

  • Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
  • Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
  • Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
  • Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
  • Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.
Популярные статьи  Как покрасить батарею отопления: выбираем краску и правильно проводим работу своими руками

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

  • Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
  • Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
  • Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
  • Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Выбор оборудования и организация места для слива

При выборе перекачивающего оборудования надо учитывать, что через него будут проходить большие объемы загрязненной жидкости. Вследствие этого нужно приобретать недорогие агрегаты отечественного производства, которыми при необходимости можно будет просто пожертвовать.

Насос потребуется периодически извлекать из шахты для очистки. Для выполнения этой манипуляции нужно запастись гибким металлическим тросом или крепким шнуром, иначе работа осложнится доставанием из глубины ствола упавшего туда насоса. Во время работы поверхность троса или шнура проверяются на наличие потертостей.

По мнению специалистов, насосы вибрационного типа могут оказывать вредное воздействие на ствол и стенки шахты, раскачивая их, поэтому следует использовать центробежные модели этого оборудования. Нужно предусмотреть качественную изоляцию электрического кабеля питания и возможность нарастить его длину при необходимости.

Сложив изложенные обстоятельства вместе, можно определить, каким именно насосом рекомендуется прокачивать скважину после бурения. Полезную информацию о подборе оборудования можно почерпнуть в статьях «Как правильно выбрать глубинный насос для скважины, какой лучше на глубине более 15-20 метров» и «Как правильно выбрать поверхностный насос на воду для скважины 10, 15 или 30 метров».

Бурение скважины своими руками: выбор лучшего оборудования

В процессе прокачки скважины объем удаляемой загрязненной воды может превышать несколько тонн, поэтому надо правильно организовать место слива. Его надо располагать как можно дальше от скважины, иначе грязная вода будет возвращаться в ствол, придется удалять ее снова и так до бесконечности.

Загрязненную жидкость можно сливать в резервуар подходящего объема, в котором она будет отстаиваться, после чего ее можно использовать для технических нужд.

Бурим вручную песчаную скважину

Этот тип источника предполагает выкачивание воды с глубины, достигающей 50 м. Песчаную скважину называют так, поскольку она «дает воду» из водосодержащего песчаного слоя грунта, залегание которого, обычно, – как раз полсотни метров. Эта глубина не гарантирует чистоту воды, поэтому периодически рекомендуется проверять содержимое скважины в санстанции на наличие органических и химических соединений.

Для организации песчаной скважины используется классическая схема с насосом. А для очистки воды от взвесей и мусора, пользуются фильтром, установленным на глубине. Фильтр требуется регулярно чистить. Срок службы песчаной скважины порядка 15 лет.

Схема бурения песочной скважины

Плюсы и минусы

Бурение артезианской скважины, как и любое строительство, имеет свои достоинства, к которым можно отнести следующие факты:

  • Производительность. В среднем непрерывный поток от источника равен 3 м3/час. При использовании насоса стабильное поступление воды гарантировано в любой сезон. Производительность можно увеличить, если применить более мощное оборудование и современные конструкции.
  • Качество воды не зависит от времени года и капризов погоды, а также состояния грунта и паводковой обстановки. При условии правильно выполненных технологий и отсутствии примесей в грунте вода из артезианского пласта отличается кристальной чистотой.
  • Срок эксплуатации. В зависимости от применяемых материалов, глубины, местности и схемы обустройства скважина может функционировать на протяжении до 50 лет.

Бурение скважины своими руками: выбор лучшего оборудованияНесмотря на значительные достоинства, технология имеет и свои недостатки, главными из которых являются следующие вопросы:

  • Стоимость.
  • Сбор необходимых документов.
  • Установка фильтра в случае повышенной минерализации.
  • Выполнение тампонажа если вода не используется.
Популярные статьи  Дорожки между грядками на даче: особенности обустройства своими руками

Главным ограничителем бурения артезианской скважины является цена. Именно она вызывает большую популярность более дешевых гидросооружений. Доступность строительства можно обеспечить коллективным вариантом, когда один ствол будет обслуживать несколько приусадебных участков.

Кессон или адаптер — в какого типа скважинах устанавливают

Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:

Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.

Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.

Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.

Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.

Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.

Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.

Поверхностные насосы и насосные станции

Пробивка скважины

Если их длина будет 6 м, высота копра составит около 4,5 м, что позволит использовать для буровой штанги и обсадной колонны звенья длиной до 3 м.

Для надежности устанавливайте «ноги» копра в углубления. Если их просто упереть в забитые в землю штыри, конструкция будет ненадежной.

На копре подвешивают подъемный и буровой вороты, блок с крюком и рычаг-качалку. Далее под ним следует выбрать грунт на глубину 1,5 м (размеры выемки в плане – 1,5х1,5 м).

Забуривание на глубину до 3 м выполняют с помощью шнека, который очень важно удерживать в строго вертикальном положении. Если скважину предполагается делать глубже 7 м, в подготовленное отверстие строго вертикально следует установить направляющую трубу – кондуктор

При ручном бурении применяется только сухой прерывистый метод: буровой снаряд извлекается через каждые 0,5 м проходки и освобождается от грунта.

Сложности могут представлять валуны, которые разбиваются долотом, и сухая плотная глина. Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом.

Виды скважин

Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от артезианской скважины и это тоже следует учесть.

Скважина на песок

Делается на не большую глубину. Поэтому вполне можно сделать всю работу своими руками и это значительно удешевит вашу затею. Перед началом работы следует узнать, какого качества вода находится на не большой глубине. Для этого лучше всего у соседей взять пробу и отнести ее на экспертизу и проверит качество. Параметры мы приведем ниже.

Подойдет для помещения, где вы проживаете постоянно. Такая вода является более качественной. Но работа будет стоить дороже. Здесь будет лучше нанять специализирующуюся организацию. Причем сразу надо будет предусмотреть ее очистку. Она находится в известковых слоях и поэтому имеет повышенное содержание железа. Сразу предусмотрите и правильную фильтрацию.

Внимание: Если вы живете не постоянно на даче и вам вода надо только для полива, тогда смело можете делать такую конструкцию

Определяем качество воды

Вода в колодце или скважине считается питьевой в следующих случаях:

  • Когда вода прозрачна на тридцать сантиметров в глубину;
  • Когда примеси нитратов не превышают 10 мг/л;
  • Когда в одном литре воды содержится не более 10 кишечных палочек;
  • Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.

Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

Каким образом пробить скважину

Разберем данный процесс с теоритической точки зрения:

  • Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
  • Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.
  • Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.
  • Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.

Внимание: В случае если вода залегает неглубоко, бурение можно производить без вышки. В данном случае пользуются специальными укороченными штангами в полтора метра длиной. Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров

Популярные статьи  Каркасный гараж своими руками: пошаговая инструкция с фото отчётом

Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров.

Чем бурить

Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.

Подбираем инструменты и материалы

Бурение производится с помощью следующих буровых головок:

  • Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
  • При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
  • Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.
  • Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.

Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.

Виды скважин и их особенности. Как выбрать подходящий вариант

Водозаборная скважина способна длительное время обеспечить подачу воды как на один, так и сразу на несколько участков. Конструкция представляет собой выработку в земельном грунте, как правило, цилиндрической формы и обеспечивает доступ к подземным водам, расположенным на различных уровнях глубины.

Какую систему выбрать в каждом конкретном случае, рассмотрим ниже.

Колодец абиссинского типа (скважина-игла)

Абиссинская скважина на воду своими руками — самый бюджетный вариант решения проблемы. Конструкция состоит из трубы диаметром 1 дюйм. К ее нижней части монтируют фильтр с острым концом. Именно поэтому колодец получил свое второе название — скважина-игла.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Острие быстро входит в грунт в процессе бурения и позволяет вырыть котлован необходимой глубины.

Вода сначала проходит через фильтр, после чего стационарный поверхностный насос доставляет ее в кран.

Обратите внимание! Специалисты рекомендуют не забивать трубу, а именно бурить. В противном случае есть риск повредить фильтр и муфты

Средняя глубина, на которую рассчитан колодец — 5 6 метров. Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния.

Плюсы скважины:

  • чтобы ее пробурить, не требуется специальное оборудование — это экономит инвестиции;
  • весь процесс занимает 6-8 часов;
  • чтобы ее пробурить, не нужно освобождать много пространства в зоне проведения работ — иглу бурят в стесненных условиях;
  • минимальный расход труб — колодец имеет острый наконечник, который не опускают в водоупорные слои. Например ил, глину.

Минусы:

  • абиссинские колодцы не применяют на каменистой почве. Это конструкции с небольшой мощностью — они не справятся с твердым грунтом;
  • если в доме более 6 точек водоразбора, система не справится ввиду низкого дебита. Максимальный выход воды — 3 кубометра в час;
  • при низких температурах насос функционировать не будет;
  • предельный срок эксплуатации системы — 5-6 лет.

Особенности скважин на песок

Скважина на песок своими руками — идеальное решения для дачи. Водозаборная установка стоит не дорого, при этом объемы подачи на порядок выше, чем в предыдущем варианте. Скважина на песок позволяет получить более качественную воду.

Чтобы вырыть колодец, используют буровую установку. Чтобы сэкономить, возьмите оборудование в аренду — все работы вы выполните самостоятельно.

Устройство представляет собой трубу, низ которой закрыт перфорацией и фильтром. Это предохраняет конструкцию от засоров. Нередко применяют в качестве колонны пластиковые трубы. Это предохранит системы от коррозии. Усиливают прочность пластика еще одной трубой из металла — ее надевают сверху.

Скважина на песок подходит для глубинных залеганий вод — до 100 метров. Такую воду можно пить без дополнительной очистки.

Из песчаной шахты подача происходит погружным насосом. При правильном обслуживании скважины срок ее службы не менее 10 — 12 лет.

Читайте еще: Колодец или скважина — что лучше?

Недостатки:

в грунте должен быть водоносный песчаный горизонт. Чтобы это выяснить, берут замер почвы и только потом бурят колодец.

Глубинная артезианская скважина

Если вам нужна надежная система подачи воды, пробурите глубинную артезианскую скважину своими руками. Это водозаборное устройство на известняке. Обширный слой пролегает ниже межпластовых вод, расположенных в рыхлых породах.

Глубина такого колодца достигает 200 метров. Сюда практически не проникают примеси, ухудшающие качество воды. Тем не менее она нуждается в фильтрации — концентрация минеральных солей и железа будет в несколько раз выше нормы.

Стенки колодца не требуют дополнительного ухода — загрязнения не проникают внутрь конструкции. Воду подают в дом глубинные насосы.

Главные недостатки артезианской скважины:

  • наличие пространства — в пределах 30 метров от сооружения нельзя строить здания и прокладывать электропроводку;
  • чтобы вырыть колодец, потребуются большие финансовые вложения.

Преимущества:

  • длительные сроки эксплуатации;
  • возможность использовать круглогодично;
  • идеально подойдет там, где большое количество источников подачи воды.
