Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Нужен ли расширительный бачок для двухконтурного котла

Виды расширительных баков и их сравнение

В отопительной системе могут быть установлены разные виды расширительных баков.

Открытые расширительные баки

Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.

Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы

Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.

Закрытые расширительные баки

Там, где циркуляцию теплоносителя обеспечивает насос, устанавливают баки закрытого типа, именуемые в народе «мембранниками». Он всегда окрашен в красный цвет и конструкционно представляет собой герметичную ёмкость, внутри которой установлена мембрана из технической резины. А вот в синих баках, предназначенных для организации горячего водоснабжения, используется менее долговечная пищевая резина.

Устройство расширительного бака следующее: мембрана в виде баллона или диафрагмы разделяет ёмкость на две части. В верхнюю закачан инертный газ или воздух, а другая отводится для излишков теплоносителя.

С ростом температуры излишки расширяющегося теплоносителя попадают в ёмкость. Объём воздушной камеры уменьшается, и увеличивается давление в камере с воздухом, которое как раз компенсирует высокое давление в системе. При снижении температуры теплоносителя наблюдается обратный процесс.

При низкой температуре теплоносителя бак пустой, а мембрана занимает максимальной возможный объём. При нагревании жидкость начинает заполнять полость между мембраной и ёмкостью. Остывая, теплоноситель сжимается, и воздух начинает «выталкивать» его обратно в систему

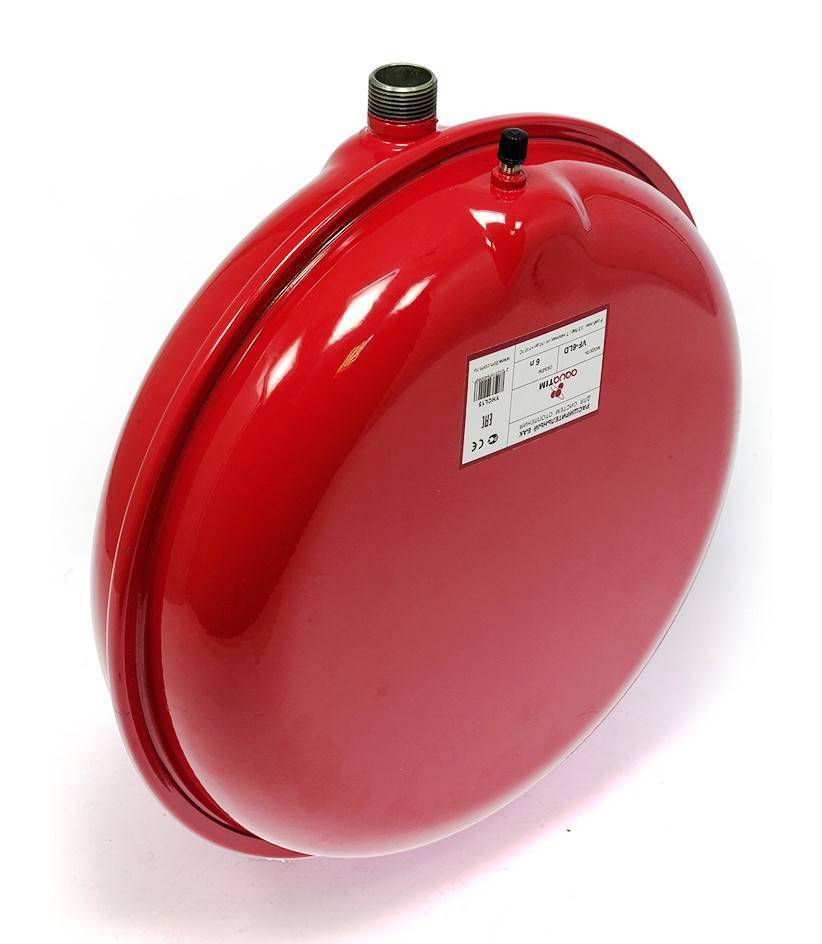

Закрытый расширительный бак системы отопления может оснащаться фланцевой (сменной) или несменной мембраной. Единственное, но существенное преимущество последнего типа – его низкая стоимость. Мембрана жестко закреплена по периметру ёмкости. В исходном положении она прижата к внутренней поверхности, та как газом заполнен весь объём. При попадании теплоносителя в расширительный бак давление увеличивается.

При пуске системы существует риск разрыва диафрагмы, поскольку давление возрастает резко. В дальнейшем показания на манометре изменяются плавно и не представляют угрозу для её целостности.

Для того, чтобы предотвратить повреждение мембраны, в отопительных системах большого объёма давление контролируют с помощью манометра. Предохранительный клапан срабатывает при достижении максимально допустимого значения. Обычно оно находится в пределах от трёх с половиной до четырёх бар для частных домов.

Фланцевый расширительный бак имеет несколько преимуществ:

  • максимальная величина давления значительно больше, чем у бака с несменной диафрагмой;
  • возможность замены мембраны через фланец в случае её повреждения или разрыва;
  • вертикальное и горизонтальное исполнение изделий. Это даёт больше вариантов размещения в условиях маленькой котельной.

Какой лучше — открытый или закрытый?

Если сравнивать эксплуатационные и потребительские свойства открытого и закрытого типов, то преимущество последнего доказывают следующие факты:

  • закрытый бак не выносится наверх, следовательно, можно сэкономить на трубах;
  • мембранные баки имеют меньшие габаритные размеры;
  • теплоноситель из закрытого бака точно не испарится;
  • минимальные теплопотери, в отличие от требующего дополнительной изоляции открытого бака;
  • защита труб и узлов систем от коррозии, которая обеспечивается за счёт отсутствия воздуха;
  • закрытая система отопления может работать при высоком давлении, тогда как открытая только при низком;
  • эксплуатационные расходы мембранника ниже, что у открытого бака.

Ну а вообще, конечно — выбирать вам.

Популярные производители баков

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации.

Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

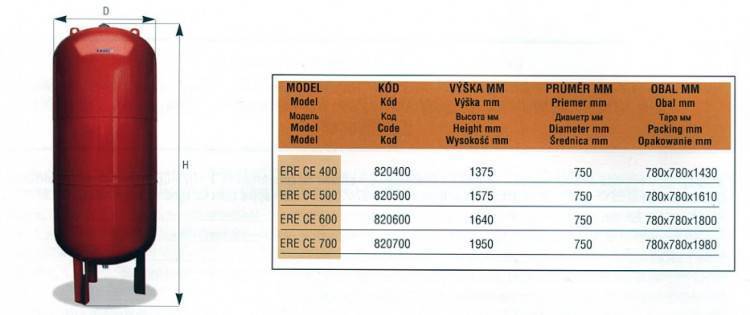

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Популярные статьи  Как установить бойлер в квартире: монтаж и подключение своими руками

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

  1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
  2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
  3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
  4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
  5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
  6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
  7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
  8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
  9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

Марка Стоимость, рубли
Объем, л 8 12 18 24 35 50 80 100 150 200 300 500
Wester 790 860 900 1 000 1 650 1 900 2 500 3 500 5 200 9 500 11 500 18 100
Объем, л 8 12 18 25 33 60 80 100 140 200 300 500
Reflex 1 520 1 600 1 980 2 300 3 070 4 900 5 900 6 700 9 060 10 860 15 000 23 000
Объем, л 8 12 18 25 35 50 80 105 150 200 250 500
Zilmet CAL-PRO 1 170 1 230 1 300 1 630 2 100 3 100 4 200 6 100 7 600 9 480 12 200 22 200

Расширительный бак для ГВС установка давление

В системах ГВС преимущественно устанавливаются баки со фланцевыми сменными мембранами из пищевого каучука, характеризующиеся химической инертностью и не меняющие вкуса и качества воды. Они не рассчитаны на длительную выдержку высоких (более 100 °С) температур, в отличие от давления – в разы превосходящее этот же параметр в системах отопления (до 4-4,5 бар в сравнении с 1,5-2,5).

Основным назначением этих устройств служит защита трубопровода и приборов системы ГВС от гидроударов, возникающих в случае перегрева воды, рекомендуемый объема бака составляет не менее 10% от объема бойлера.

Оптимальным местом установки бака в системах ГВС считается участок между обратным клапаном, защищающим линию холодного водоснабжения от проникновения горячей воды, и самим бойлером. Установка бака после бойлера не нарушает нормы, но в таких схемах первой в линию ГВС попадает остывшая вода из бака. Сечение присоединительных труб в таких системах в любом случае должно совпадать с диаметром патрубков бака, при выборе уплотнителей учитывается потребность в выдержке более высокого давления.

Нормативное давление в системах ГВС варьируется в пределах 0,3-4,5 бар, точное значение указывается в инструкции водонагревателя. Как правило, в частных домах оно составляет около 1-2 бар, реже – поднимается до 3 (особенно при наличии систем фильтрации воды).

Монтаж бака происходит по стандартной схеме, с применением уплотняющей ленты на резьбовых элементах. Порядок настройки давления немного отличается:

• До откручивания вентиля подпитки начальное давление бака приравнивается или слегка превышает рабочее давление в системе +0,3 бар.
• После запуска подпитки и водонагревателя давление отслеживается и доводится до конечного давления, рассчитываемого по формуле Ркон≤Рпк+0,5 бар, где Рпк – давление предохранительного клапана, ≈3 бар в системах ГВС частных домов.

Стоит отметить, что при установке современных бойлеров сравнительно малого объема с надежными системами защиты от перегрева и автоматическими клапанами сброса в монтаже расширительного бака в обычных частных домах нет необходимости. В системах ГВС данные устройства относятся к вспомогательным и устанавливаются лишь при высокой вероятности появления излишков горячей воды.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

  • «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
  • выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
  • особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

  • наполненность бачка на две третьих при нормальном состоянии;
  • увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
  • уход жидкости из бачка при снижении температуры;
  • стабилизация уровня теплоносителя в баке до изначальной позиции.
Популярные статьи  Жироуловитель для канализации из столовой: виды оборудования, советы по выбору, установка

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

  • для соединения расширительной трубы, через которую вода наполняет бак;
  • при стыке переливной, для выливания излишков;
  • при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
  • для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
  • запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак

Достоинства:

  • Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
  • Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
  • Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
  • Среднерыночная цена, благодаря вышеизложенным фактам.

Недостатки:

  • Малопривлекательный внешний вид, без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
  • Низкий КПД.
  • Использование воды, в качестве теплоносителя. При других антифризах испарение происходит быстрее.
  • Резервуар не герметичен.
  • Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
  • Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Процесс установки расширительного бака

Теперь разберёмся, как установить расширительный бак в системе отопления

Существует важное правило подсоединения устройства: бак должен быть подключен к магистрали отопительной системы при помощи отсекающего шарового крана с американкой. Такой принцип монтажа дает возможность при необходимости в любой момент перекрыть движение воды в системе, снять неисправной мембранный бак и установить новый

В противном случае пришлось бы дожидаться остывания теплоносителя и демонтировать часть обвязки. В идеале на подводку устанавливают тройник, а также второй кран – в этом случае перед тем, как снять расширительный бак, его можно опустошить в подставленную емкость.

Подвешивая расширитель вниз головой, при неисправности мебраны узел выйдет из строя сразу

Как правильно ориентировать мембранный расширительный бак в пространстве? Резервуар устанавливают воздушной камерой вверх или вниз, располагают емкость «на боку». С точки зрения эксплуатационных характеристик это не имеет особого значения, так как в любом случае устройство будет исправно выполнять свои функции.

Однако стоит учесть такой момент: если воздушный отсек располагается снизу, то подача теплоносителя осуществляется сверху, и пузырьки растворенного в нем воздуха будут подниматься в трубопровод и удаляться при помощи воздушного крана. В противном случае в «водяном» отсеке мембранного бака со временем сформируется воздушный пузырь.

В свою очередь, при расположении бака воздушной камерой вверх продлевается срок его службы. Со временем, от постоянного контакта с горячей водой, полимерная мембрана теряет герметичность, в ней появляются трещины. Если воздушная камера расположена внизу, то вода сразу начинает просачиваться в воздушный отсек, что быстро выведет расширительный бак из строя, при этом воздух будет проникать в теплоноситель. При расположении воздушной камеры сверху, диффузия воды через трещины происходит во много раз медленнее, и устройство способно проработать значительно дольше.

Полезные советы:

  • Если рядом с расширительным бачком и вентилем, благодаря которому происходит подпитка отопительной системы из водопровода, смонтировать манометр, он позволит контролировать давление в системе, чтобы вовремя стравить излишки, если золотник предохранительного клапана залип и не срабатывает автоматически.
  • Часто повторяющийся сброс клапаном давления свидетельствует о том, что емкость расширительного бачка выбрана неправильно. Вместо того чтобы менять его на более вместительный резервуар, достаточно параллельно подсоединить второй бак.
  • Замена имеющегося расширительного бака на более объемный или подсоединение второго также потребуется, если воду в системе решено заменить антифризом. Это связано с тем, что незамерзающие теплоносители отличаются более высоким коэффициентом температурного расширения.

Если отсутствует манометр, следует контур расширительной ёмкости снабдить группой безопасности

Настройка

Перед подключением резервуара и заполнением его теплоносителем, требуется проверить уровень давления в воздушной камере емкости – оно должно соответствовать давлению в системе отопления. С этой целью следует снять или отвинтить пластиковую заглушку, которая закрывает золотник (аналогичный тем, что устанавливаются в автомобильные камеры). При помощи манометра необходимо измерить давление и подогнать его под показатели отопительной системы. Для этого подкачивается насосом воздух или наоборот, стравливается путем нажатия на шток золотника.

После окончания настройки следует открыть кран и заполнить теплоносителем всю систему. Затем запускается котельный агрегат.

Популярные статьи  Отделка фасада клинкерной плиткой: плюсы и минусы технологии и инструкция по монтажу

Этап настройки не требуется, если заводское давление в воздушном отсеке расширительного бака соответствует необходимым параметрам. Производители некоторых марок оборудования указывают на упаковке уровень давления в резервуаре, что дает возможность подобрать при покупке вариант, который будет являться оптимальным.

Заключение

Правильно установить расширительный бак, подготовить настраиваемый мембранный резервуар к работе можно самостоятельно, без помощи специалиста. Полученный опыт в дальнейшем может пригодиться, если потребуется оперативно установить источник проблем, связанных со снижением или скачками давления в системе, из-за которых гаснет пламя горелки. В таких случаях рекомендуется в первую очередь тщательно осмотреть систему на наличие протечек теплоносителя и измерить давление в воздушной камере мембранного резервуара.

Видео по теме:

Устройство и принцип действия

Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.

Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.

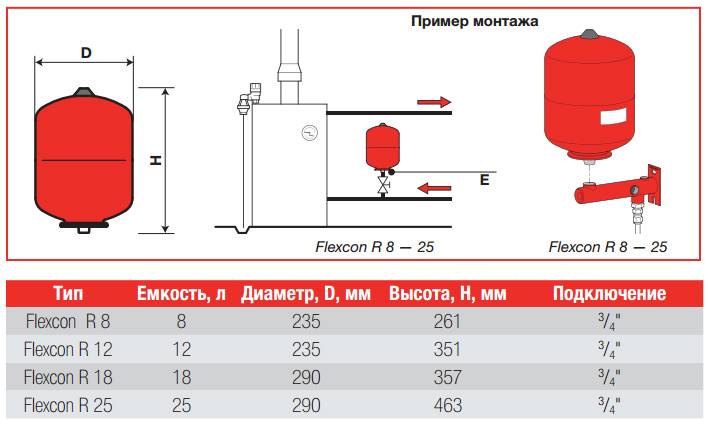

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
