Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Устройство и принцип работы обратного клапана для водонагревателя
Содержание
  1. Настройка Предохранительного клапана
  2. Выбор и монтаж
  3. Как проверить исправность?
  4. Чем так важен предохранительный клапан на водонагревателе
  5. Как устроен предохранительный клапан
  6. По какому принципу действует клапан
  7. Причины возникновения протечки и методы ее устранения
  8. Некачественные изделия
  9. Загрязнение
  10. Избыточное давление в системе водоснабжения
  11. Дефекты от механических повреждений
  12. Протечки бака
  13. Разгерметизация в месте подсоединения устройства к патрубку водонагревателя.
  14. Варианты монтажа предохранительного клапана
  15. Как работает такой клапан?
  16. Рекомендации по выбору
  17. Виды механизмов
  18. Виды и разновидности
  19. Особенности конструкции
  20. Для бойлеров большого объема
  21. Виды водонагревателей для установки под мойкой
  22. Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)
  23. Как подобрать предохранительный клапан
  24. Выбор аварийной арматуры
  25. Установка и регулировка узла безопасности

Настройка Предохранительного клапана

Настройка предохранительного клапана выполняется по месту установки, после завершения монтажных работ и промывки защищаемой системы. Для этого задают давление настройки, проверяют давление начала открытия, полного открытия и закрытия предохранительного клапана.

Давление настройки предохранительного клапана следует установить несколько выше максимального рабочего давления, соответствующего нормальному режиму эксплуатации защищаемой установки.

Давление полного открытия предохранительного клапана не должно превышать максимально допустимого давления для наиболее слабого элемента защищаемой системы.

Давление закрытия предохранительного клапана должно быть выше минимально допустимого давления, соответствующего нормальному режиму эксплуатации.

Настройка давления в пружинном предохранительном клапане выполняется вращением регулировочного винта сжимающего пружину, которая прижимает затвор к седлу, а настройка предохранительного клапана рычажной конструкции выполняется определением необходимой массы груза.

Предварительной настройки не требуют предохранительные клапаны давление настройки, которых фиксировано заводом изготовителем.

Работоспособным считается предохранительный клапан, если он обеспечивает герметичность перекрытия, полное открытие и закрытие затвора, а давления, настройки, начала открытия, полного открытия и закрытия отклоняются в пределах допустимых величин приведенных в паспорте клапана.

Пример: Настройка предохранительного клапана в системе отопления 10 этажного здания подключённого от автономной котельной (или по независимой схеме к тепловой сети). В месте установки предохранительного клапана на уровне подвала значения давлений составят:

Минимальное рабочее давление — определяется как сумма статического давления системы отопления, а это 10 этажей по 3метра=30м.вод.ст, плюс минимальное избыточное давление на уровне верхнего этажа – зададимся 5 метрами, итого Pmin = 30+5=35 м.вод.ст = 3,5 бар. Минимальное рабочее давление в системе отопления устанавливается при её заполнении холодной водой. Повышение температуры воды приводит к росту давления до максимального рабочего значения. Подробнее смотри Принцип работы расширительного бака.

Максимальное рабочее давление для системы отопления задаётся при расчёте закрытого расширительного бака, чем оно меньше тем больше потребный объём расширительного бака и тем выше его стоимость. Для нашего здания рациональным было бы принять максимальное рабочее давление — Pр=5,5 бар. Максимальное рабочее давление в закрытом контуре системы отопления достигается при максимальной температуре теплоносителя, то есть в самые холодные дни отопительного периода.

Максимально допустимое давление для системы отопления определяется пределом прочности наиболее слабого элемента циркуляционного кольца, предположим что оно составляет — Pmax=8 бар.

Для такой системы отопления предохранительный клапан должен быть настроен на давление Рн=6 бар, при этом давление начала его открытия составит примерно Рно=6,2 бара, давление полного открытия составит Рпо=6,8 бар, а давление закрытия Рз=4,8 бар.

Источник

Выбор и монтаж

Выбирать перепускной клапан для бойлера необходимо, опираясь на значение давления, которое может выдержать изделие. Зачастую это цифра фиксируется в техпаспорте. Кроме того, на выбор влияет емкость резервуара. Есть системы, порог срабатывания которых варьируется от 6 до 10 бар. Это самые распространенные показатели для срабатывания клапана. Процесс монтажа клапана достаточно прост, если следовать пошаговой инструкции:

  1. Намотать на резьбу ФУМ-ленту или паклю для герметичного соединения.
  2. Зафиксировать кран на патрубке.
  3. Закручивать изделие до упора вручную, а затем сделать несколько оборотов гаечным ключом соответствующего размера.
  4. Не следует забывать о месте монтажа установки. Мастера советуют располагать его на патрубке входа холодной воды.

После этого можно устанавливать обратный клапан, именуемый иначе запором. Такие манипуляции —  перестраховочные меры, ведь конструкция с идентичными функциями уже присутствует в системе предохранителя, кроме того, ее нередко интегрирует в счетчики воды.

Затем необходимо расположить шаровый кран, который используется для удаления воды из емкости при демонтаже или консервации изделия на зиму. Также эти действия потребуется выполнить во время профилактических очисток или ремонта. Зачастую кран монтируют на тройник — связующее звено между изделием и предохранительной системой.

Если возникают трудности с выбором или установкой, лучше доверить это дело опытным мастерам, которые в течение короткого времени сделают бойлер полностью готовым к правильной и безопасной эксплуатации.

Как проверить исправность?

Проверить исправность можно, включив водонагреватель (кран с горячей водой при этом не открывать) ждать полного нагрева воды до предельно возможной температуры. Спустя время из предохраняющего защитного механизма должна капать лишняя вода.

Клапан не сработает, если:

  • неисправен кран горячего водоснабжения (давление будет сбрасываться через него);
  • термостат установлен на 30-40⁰ С (вода не будет прогреваться до той степени, чтобы напор внутри резервуарной емкости достигло допустимой отметки);
  • рабочее давление клапанного устройства защиты высокое, не соответствует производительной мощности водонагревательного оборудования (максимально допустимое давление в емкостном резервуаре не будет достаточным, чтобы сработал предохраняющий клапанный механизм. Может иметь опасные последствия).

Вода из клапанного устройства должна периодически отводиться. Если этого не происходит и все перечисленные случаи исключены, неисправен сам предохранитель. Его нужно заменить на новый, предварительно проверив его работоспособность.

Предохранительный механизм должен устанавливаться на водонагревательном оборудовании для обеспечения долгой, бесперебойной, безопасной работы устройства. Следует выбирать наиболее подходящий по всем конструктивным и функциональным параметрам вариант, иначе его деятельность будет неэффективной, и даже опасной. При этом необходимо периодически проводить проверку его исправности, примерно один раз в месяц. При обнаружении неисправности нужно заменить неработающий клапан на новый.

Очень опасно его самостоятельное усовершенствование, замена обратным клапанным механизмом. Это приведет к неприятным последствиям, из-за которых, вполне вероятно, придется заменить приобретенный водонагреватель новым.

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

  • Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
  • Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Популярные статьи  Жидкая резина для гидроизоляции: характеристики, инструкции по монтажу

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

  1. Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
  2. Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
  3. Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
  4. Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.

Причины возникновения протечки и методы ее устранения

Если из предохранительного клапана водонагревателя вода течёт, не переставая, независимо от интенсивности ее использования в локальной системе горячего водоснабжения квартиры или суточной интенсивности использования во всём доме, то вероятность выхода из строя изделия весьма высока. Причины поломок могут быть следующие:

Некачественные изделия

Многие владельцы водонагревателей, экономя на комплектующих, приобретают дешёвые китайские предохранительные клапана. Эти устройства имеют довольно слабые пружины, а сборка выполнена некачественно с нарушением герметичности цилиндров. Такие клапана быстро выходят из строя и срабатывают даже при низком давлении в баке бойлера и начинают течь. Настоятельно рекомендуется заменить изделие на более качественное;

Загрязнение

Если вода в системе водоснабжения имеет низкое качество, а бак бойлера долго не проходил техобслуживание и не очищался от накипи, ржавчины и других твердых частиц, то с большой долей вероятности можно сказать, что внутрь попала твердая частица и не даёт пружине разжаться. В качестве экспресс ремонта рекомендуется открыть клапан на полную и пусть вода течет несколько минут. Засор может вынести потоком воды и пружина станет на свое место;

Избыточное давление в системе водоснабжения

Такая ситуация наблюдается на последних этажах многоквартирных высотных домов, если система водоснабжения имеет верхнюю подачу. Определить, это довольно просто. Будет наблюдаться непрерывная слабая протечка. Более точно проверить давление в системе можно, присоединив к трубе подачи манометр на гибком шланге. Стандартное давление составляет 1,5-3 атм. Если эти показатели превышены, то на входе в локальную систему водоснабжения квартиры рекомендуется установить редукционный клапан. Это устройство предназначено для регулировки давления. Его применение не только устраняет течь предохранительного клапана бойлера, но и защитит некоторые бытовые приборы (стиральная машина, посудомойка) и смесительные краны сантехнического оборудования.

Дефекты от механических повреждений

Причины физического воздействия, как на предохранительный клапан, так и на бойлер могут быть самые разные: падение, повреждение во время чистки, монтажа или транспортировки. При этом повреждённой может быть пружина или прокладка устройства, а также подающий патрубок водонагревателя. Если поврежденный клапан можно заменить на новый, то с ремонтом бойлера рекомендуется обратиться к специалистам;

Протечки бака

Подтекание может образоваться в месте подсоединения трубы к бойлеру или течет сам бак. В этом случае вода стекает по защитному устройству и может показаться, что течет предохранительный клапан. Причины таких протечек могут быть самыми разными: сквозная коррозия материала бака, разгерметизация швов, и т.п. В этом случае речь идет уже о замене самого бойлера;

Разгерметизация в месте подсоединения устройства к патрубку водонагревателя.

Одна из наиболее распространенных поломок. Причиной является строение и утрата эластичности уплотнительной прокладки или ФУМ ленты. Ремонт заключается в демонтаже и повторной установке.

Износ. В результате длительной эксплуатации пружина теряет упругость и открывает сливное отверстие даже при рабочем давлении системы водоснабжения. Потребуется замена устройства.

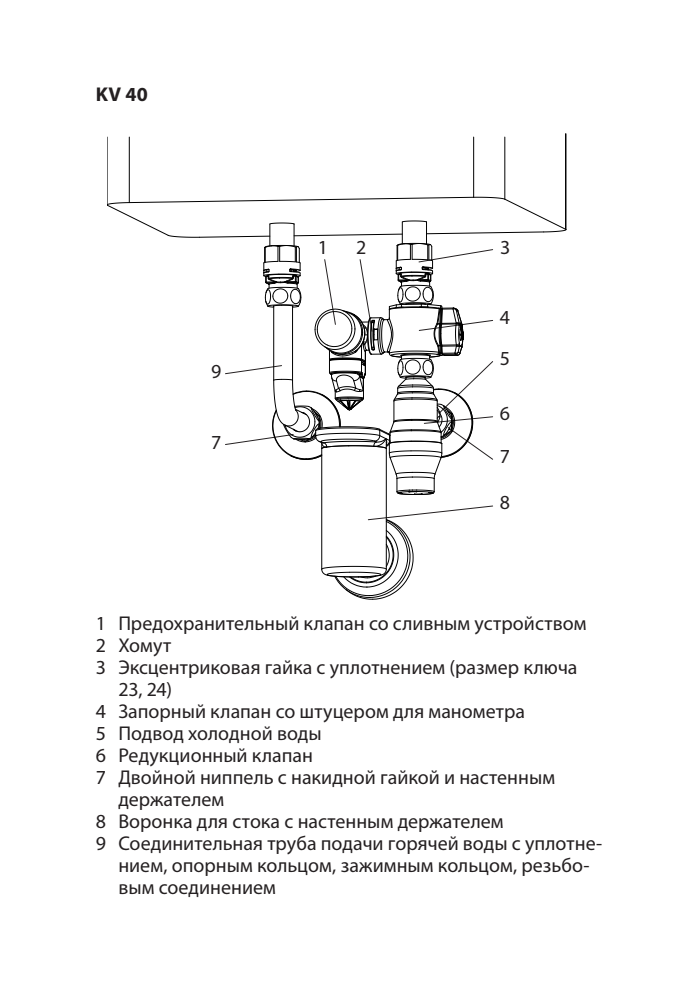

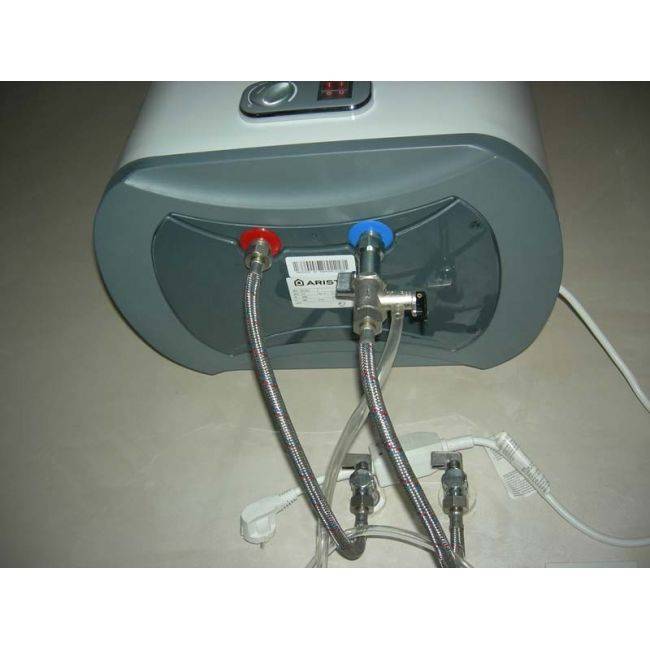

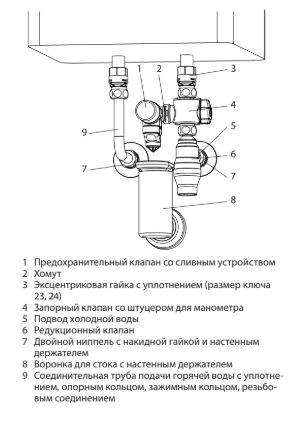

Варианты монтажа предохранительного клапана

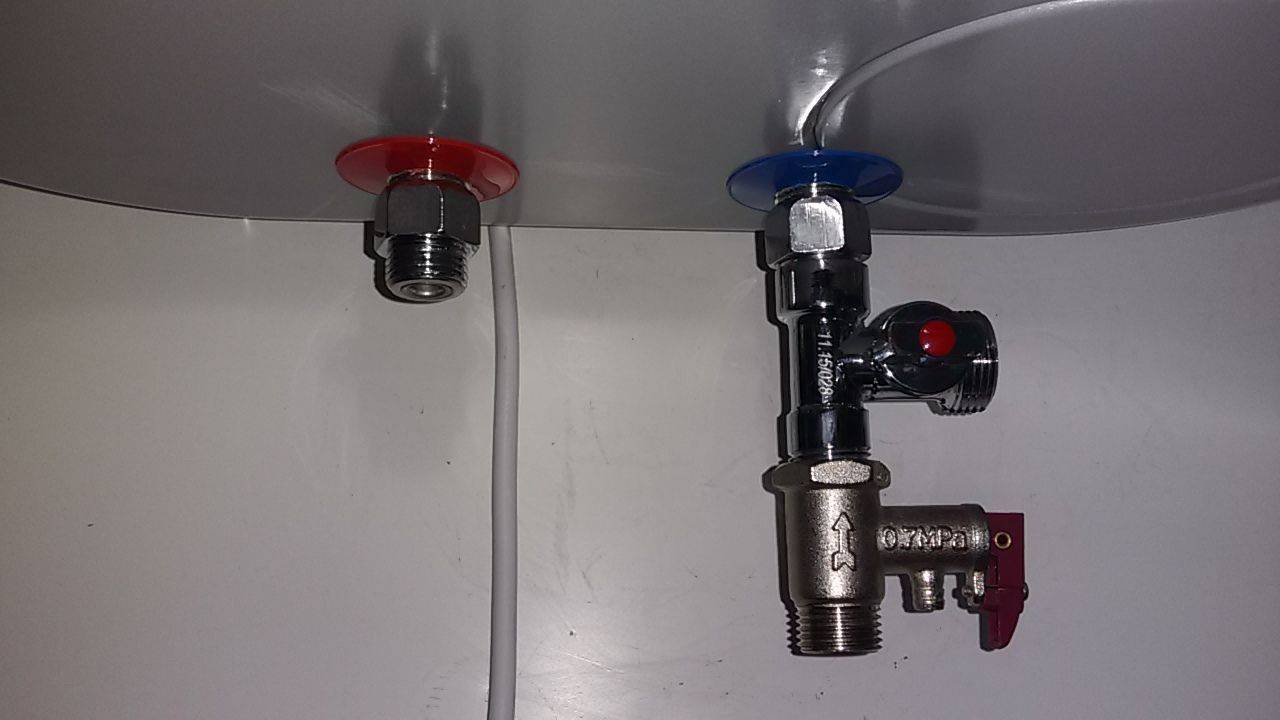

Установить предохраняющий клапан считается одним из шагов по обустройству бойлера. Для этого нужны будут: труба из полипропилена, клапан предохраняющий, фитинг, дренажный краник и муфта с накидной гайкой.

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Ещё понадобятся полипропиленовые фитинги для смещения линии подачи воды к стенке.

  • Усложнённый вариант безопасности применяется не постоянно. Отдельные установщики считают, что нужен только этот клапан.
  • Это экономный пакет для монтажа. Если не применяются разветвители и остальные фитинги, прибор закрепляется на трубке бойлера.
  • Осталось сделать сгон воды чрез дырку в приборе. К этому берётся гнущаяся пластиковая трубка нужного размера.
  • Один край трубочки натягивается на небольшой патрубок крана, другой протягивают в водосточную трубу.
  • Не осмотрительные владельцы жилища проводят трубочку в ведро либо банку, но это неверное решение.

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Самое лучшее решение – это отвести дренажную трубку в канализацию через накладку в тройник либо индивидуальный вход.

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

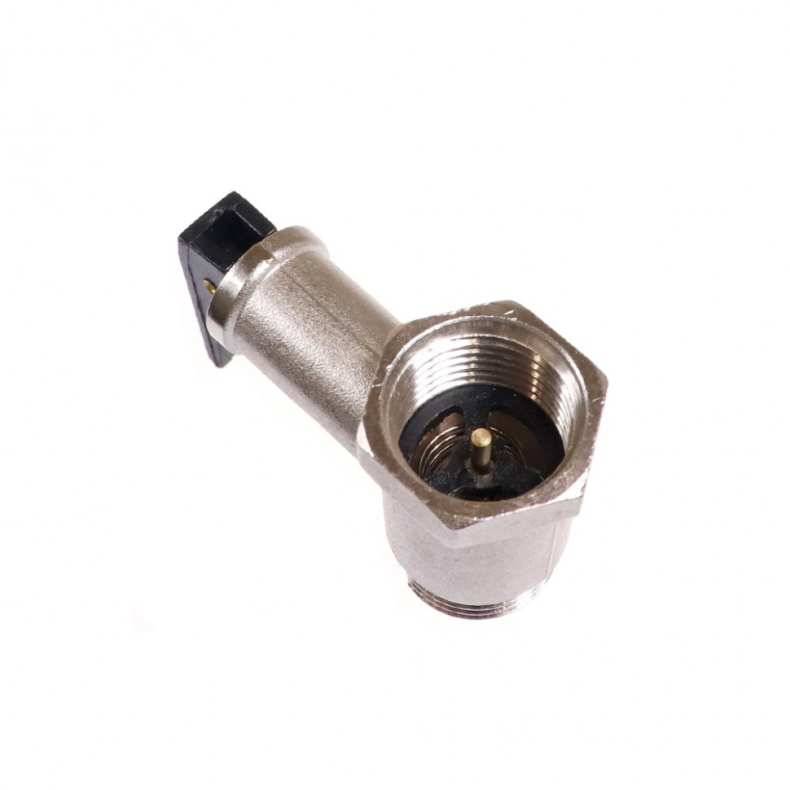

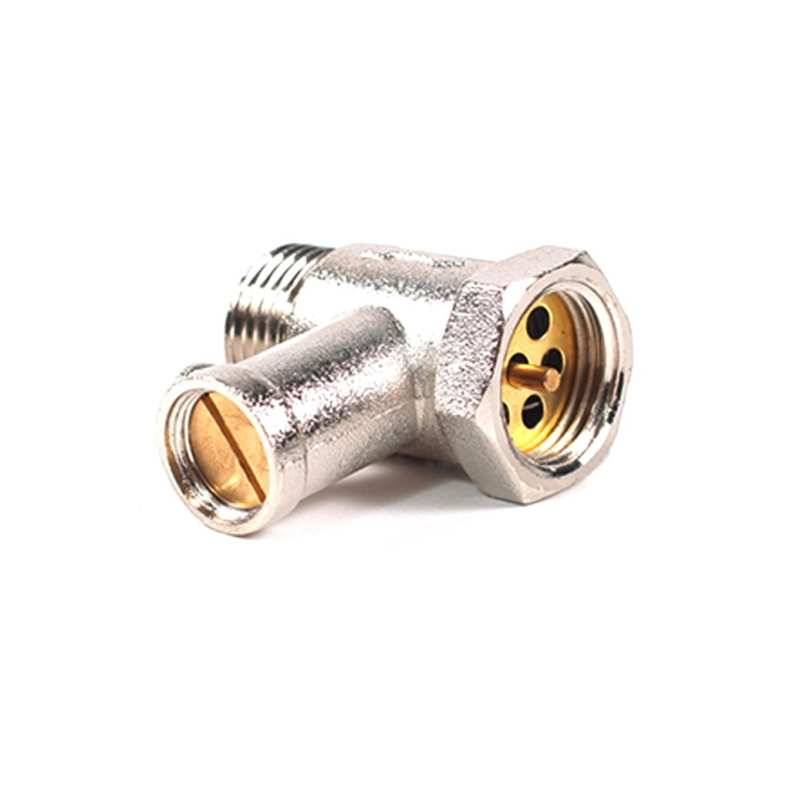

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

Популярные статьи  Подкладочный ковер под гибкую черепицу:на модель от «Технониколь», а также монтаж с видео инструкцией

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

  • При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
  • В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
  • Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
  • Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Рекомендации по выбору

Бойлеры продаются в комплектации с предохранительным механизмом. Именно поэтому во время приобретения нового водонагревателя, тем более брендового, заботиться о выборе этого элемента не требуется. Необходимость в приобретении появляется в нескольких случаях:

  • предохранитель износился или поломался;
  • потерялся во время переезда;
  • устанавливается старый бойлер без системы обвязки.

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

  • предохранитель износился или поломался;
  • потерялся во время переезда;
  • устанавливается старый бойлер без системы обвязки.

Зная модель водонагревателя, можно с легкостью выбрать новую деталь. В технической документации по использованию находятся показатели максимального давления — эти же данные обязаны находиться на корпусе нового изделия.

Диаметр резьбы обязан быть точно таким же, как размер трубы холодного водоснабжения и монтажного штуцера. Помимо непосредственно прибора, также будет необходима льняная нить или резиновый уплотнитель, если устанавливается гибкая проводка.

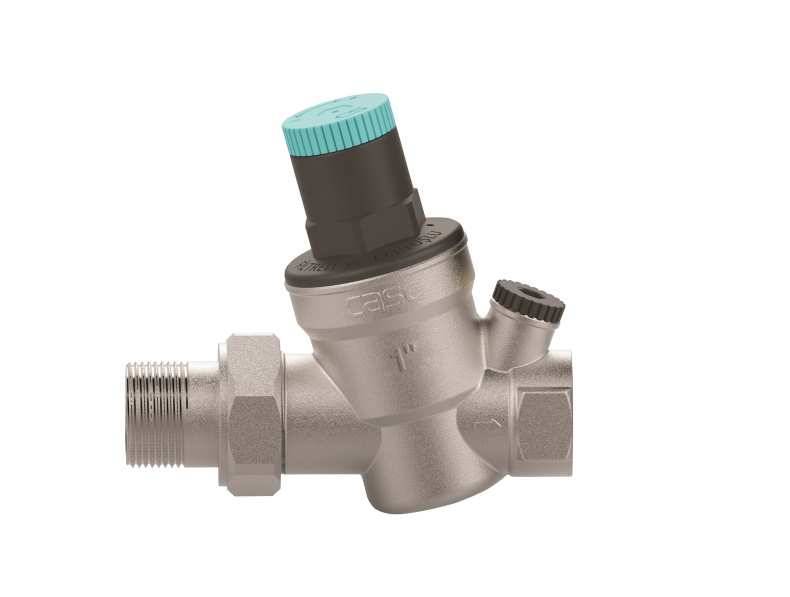

В некоторых случаях между патрубком водонагревателя и клапаном монтируют кран для слива воды. Это возможная и разрешенная система обвязки, но с одним условием — кран нужно устанавливать на горизонтальном отводе от центрального трубопровода. Никакой запорной арматуры между перепускным клапаном и бойлером не должно быть.

Виды механизмов

Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

  1. Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
  2. Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.

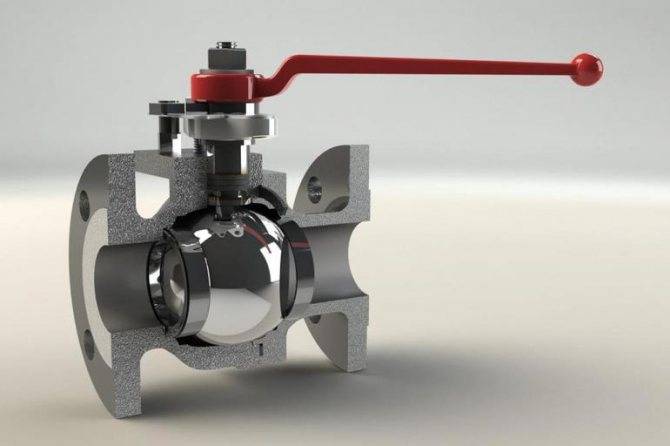

  3. Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
  4. Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
  5. Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

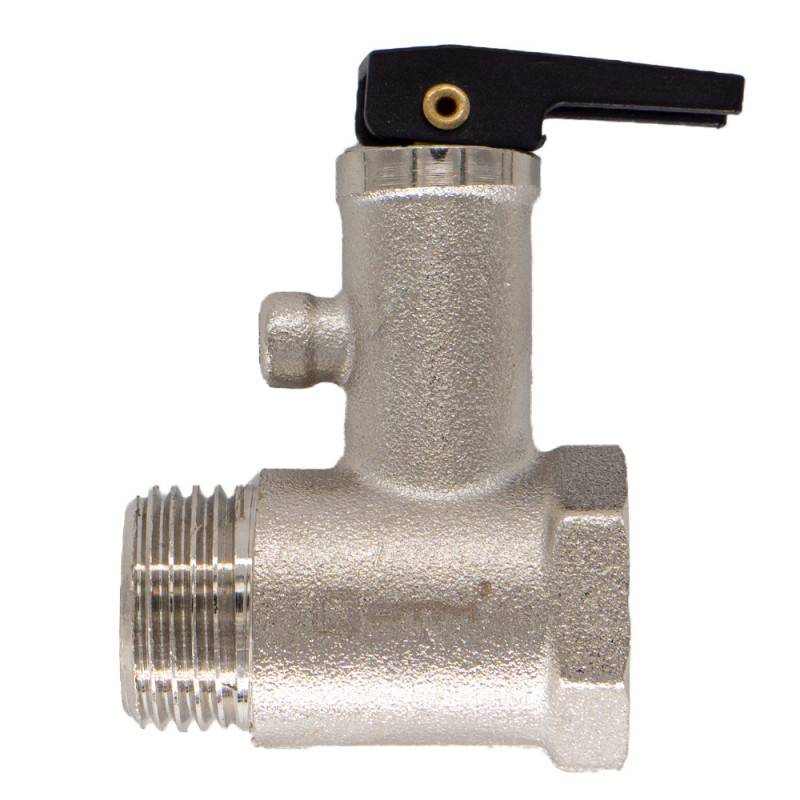

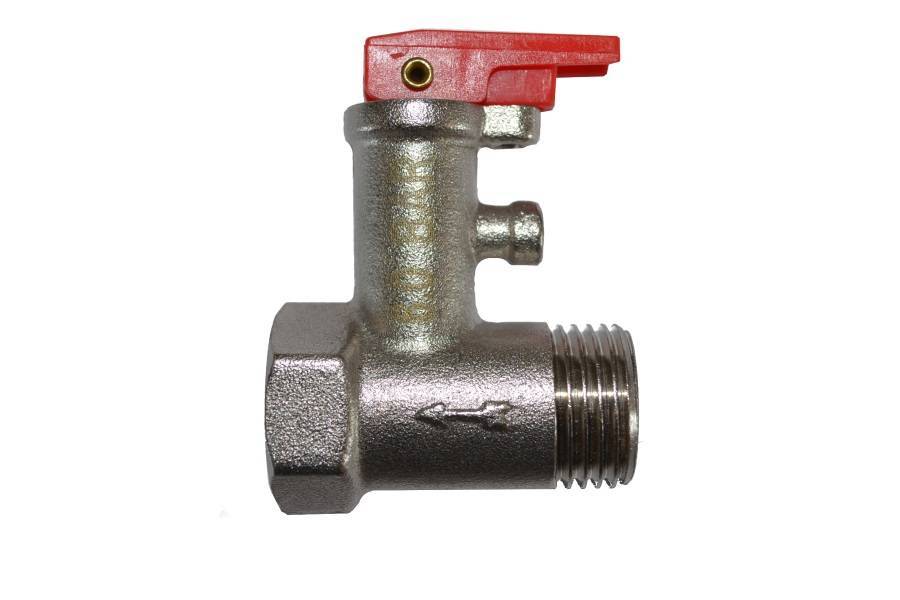

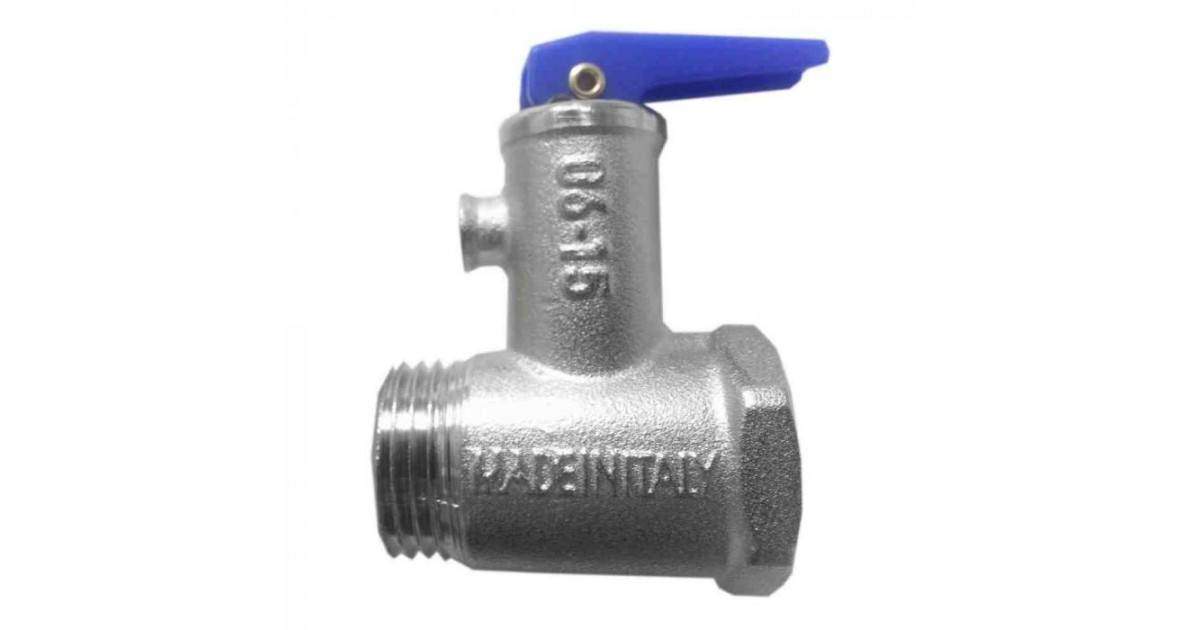

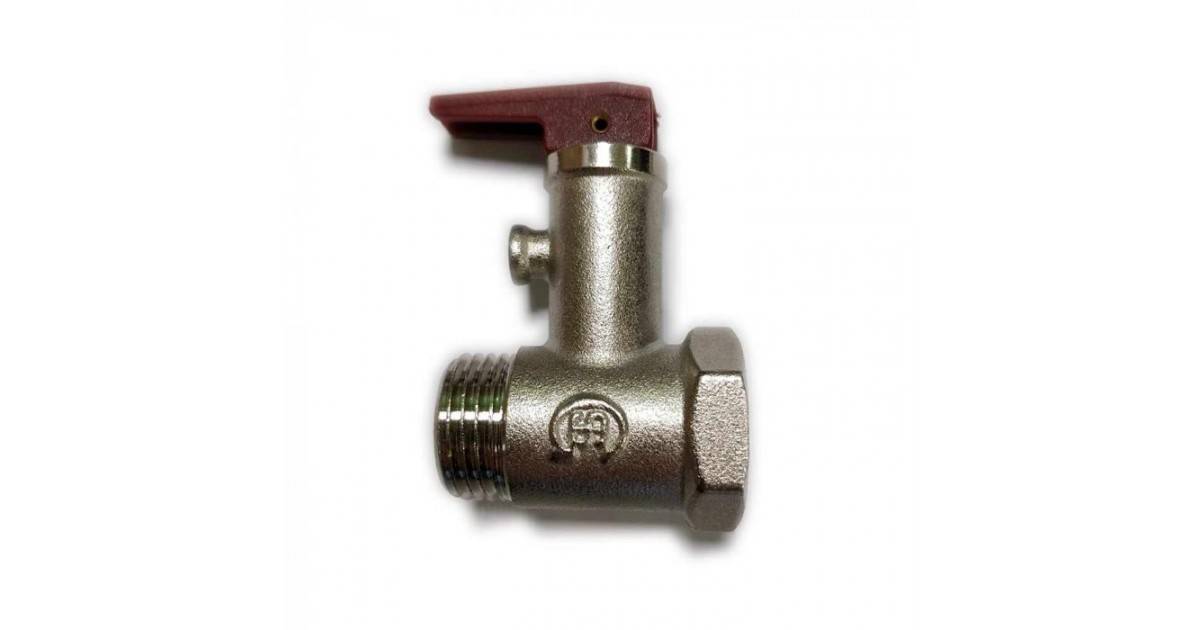

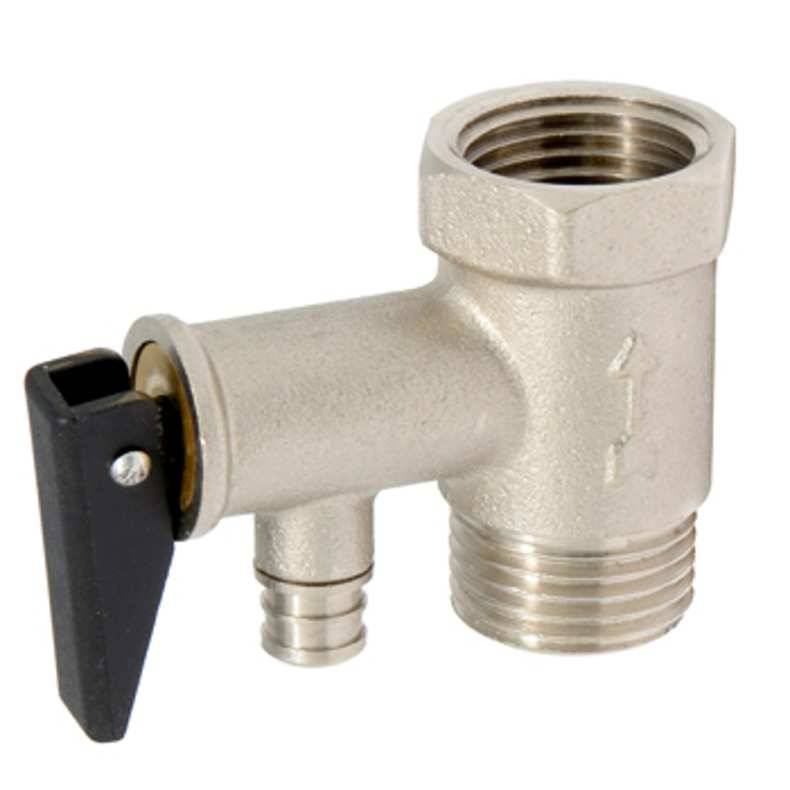

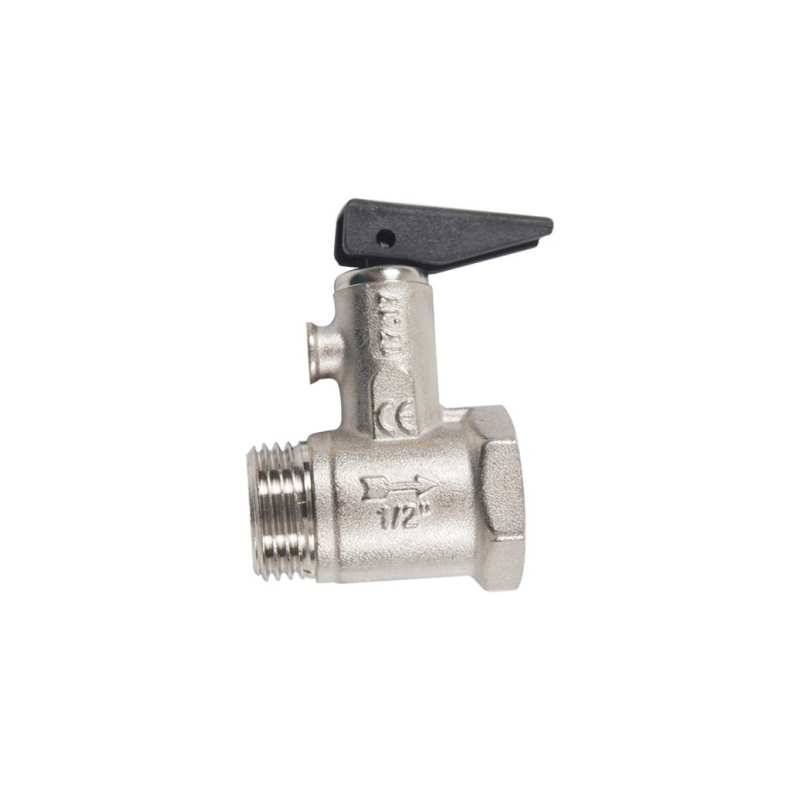

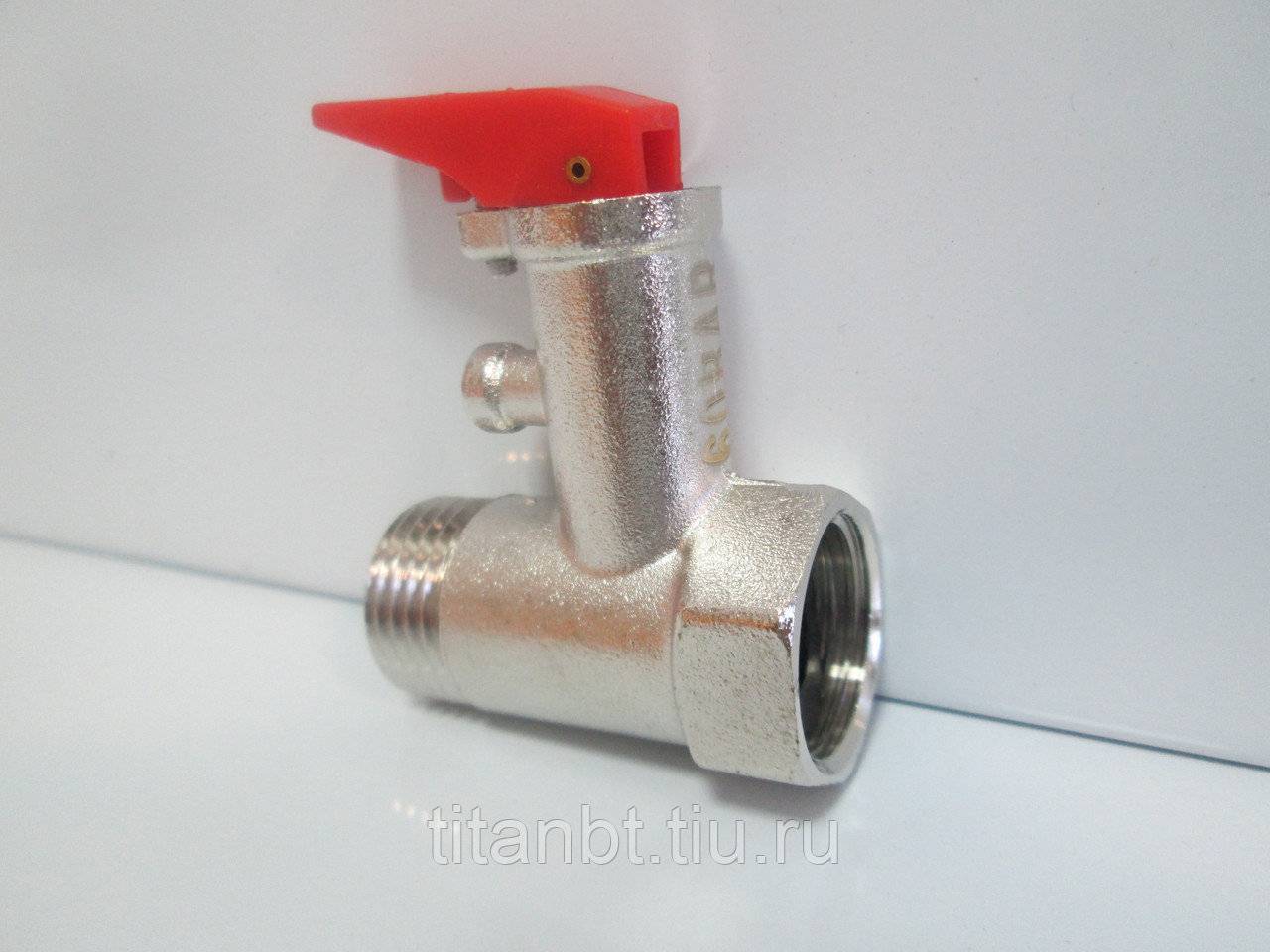

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

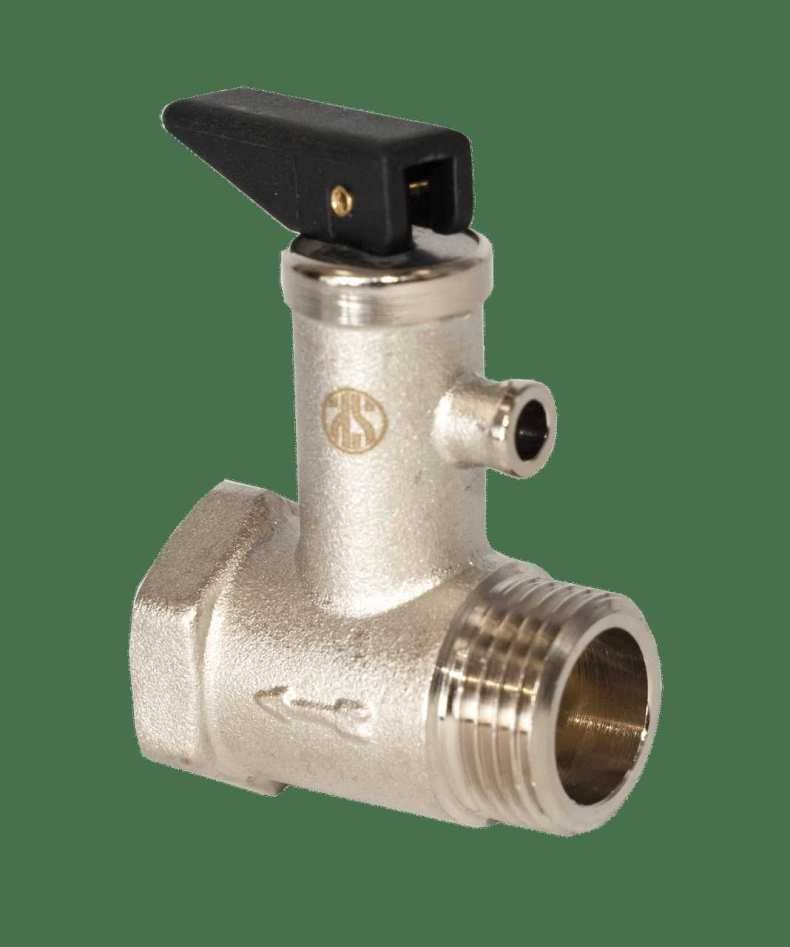

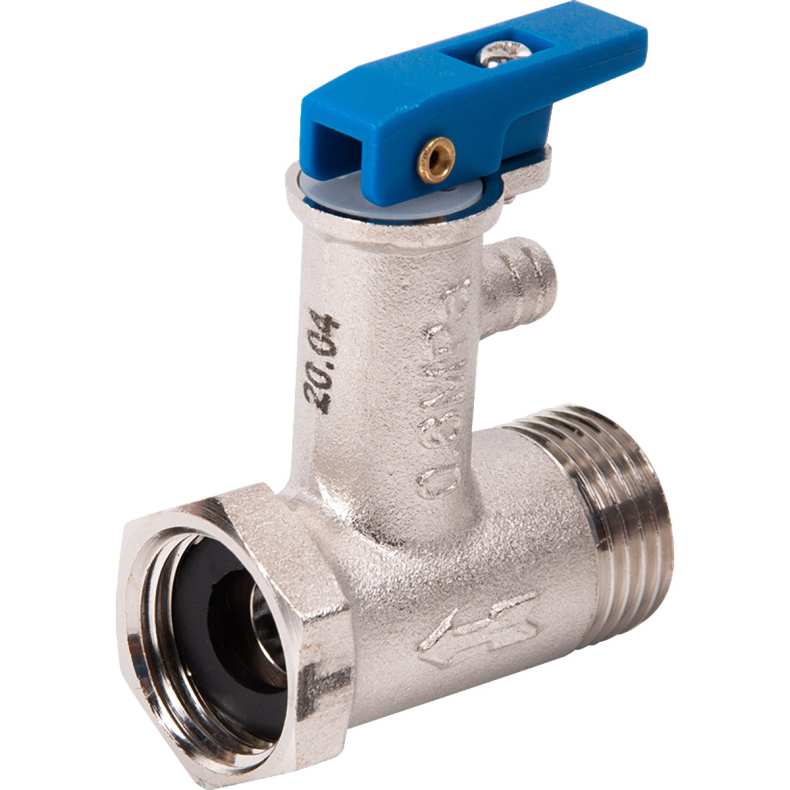

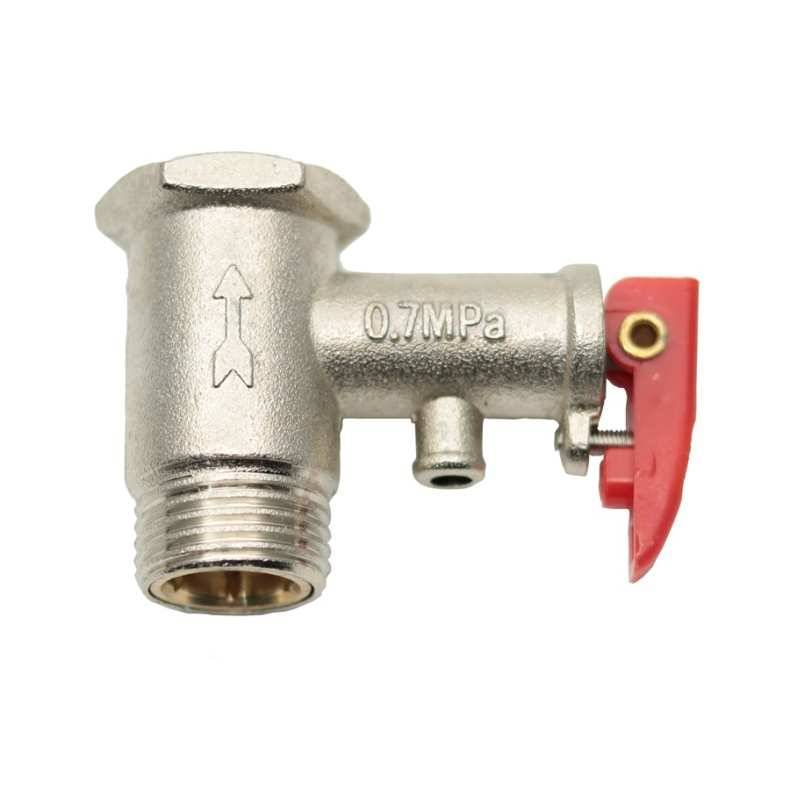

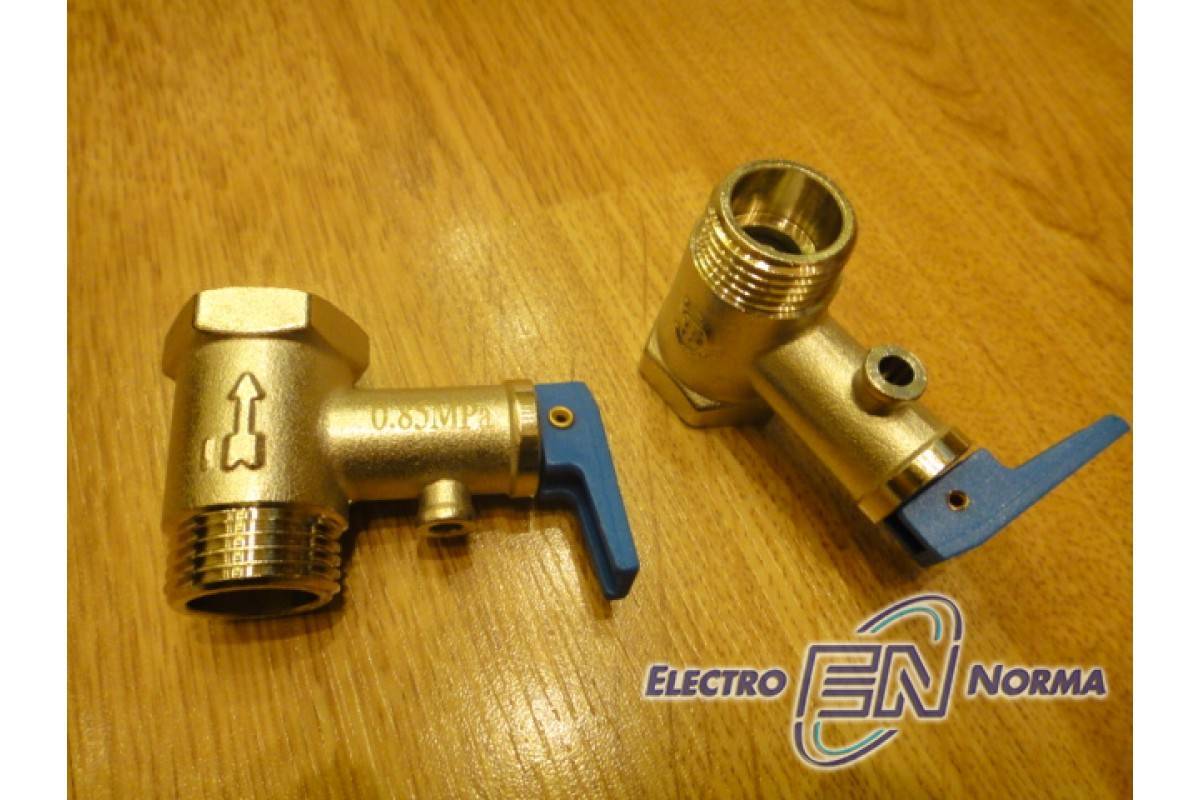

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

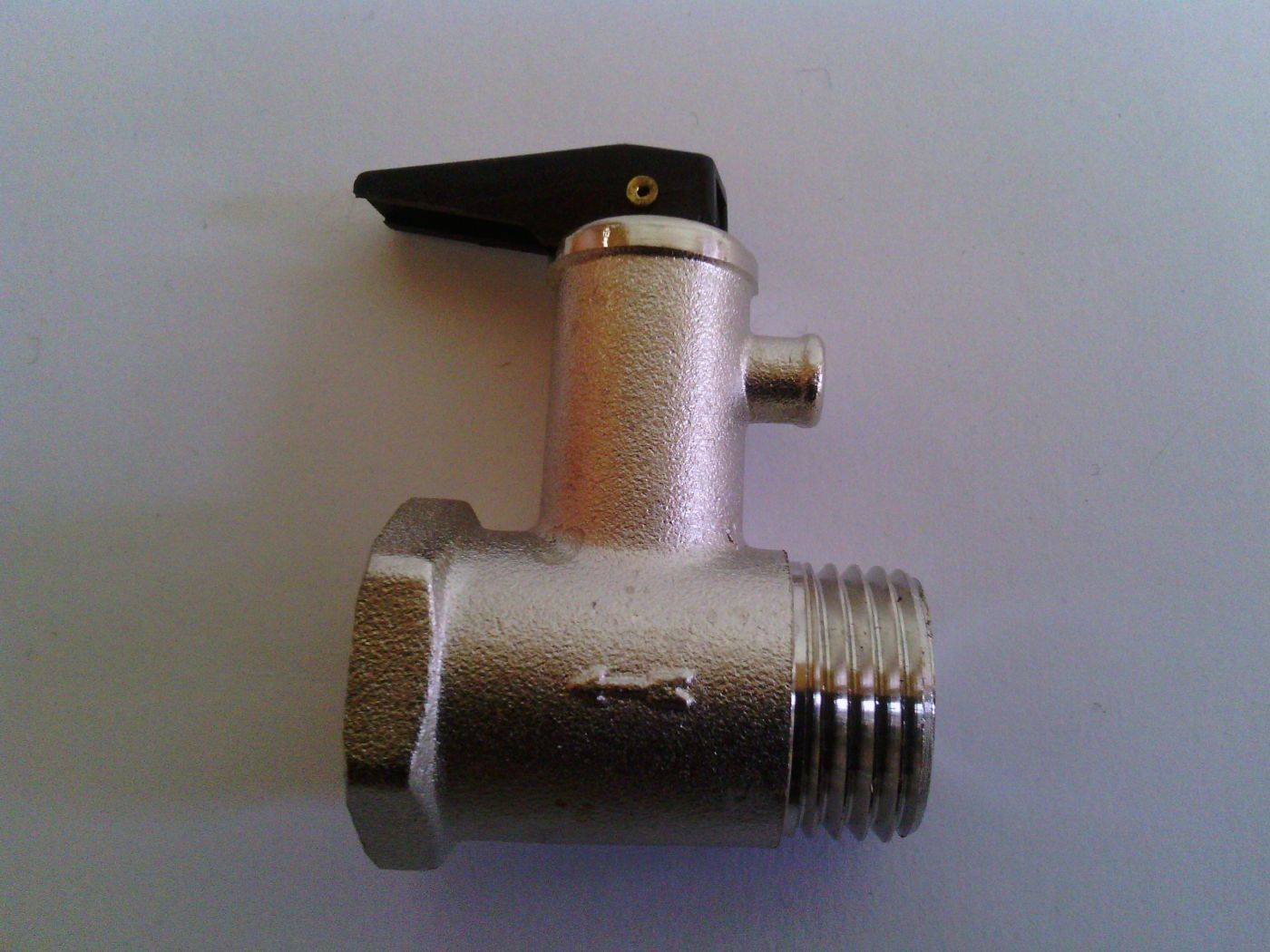

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

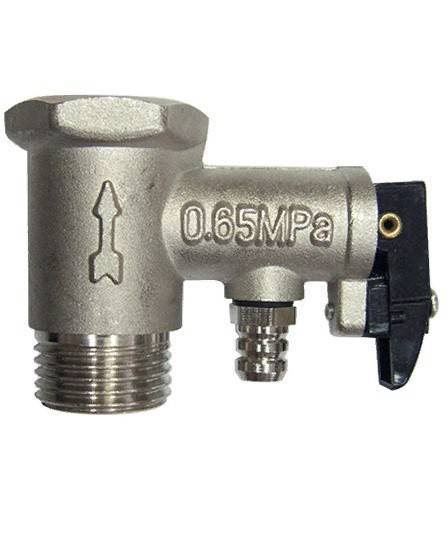

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму

На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

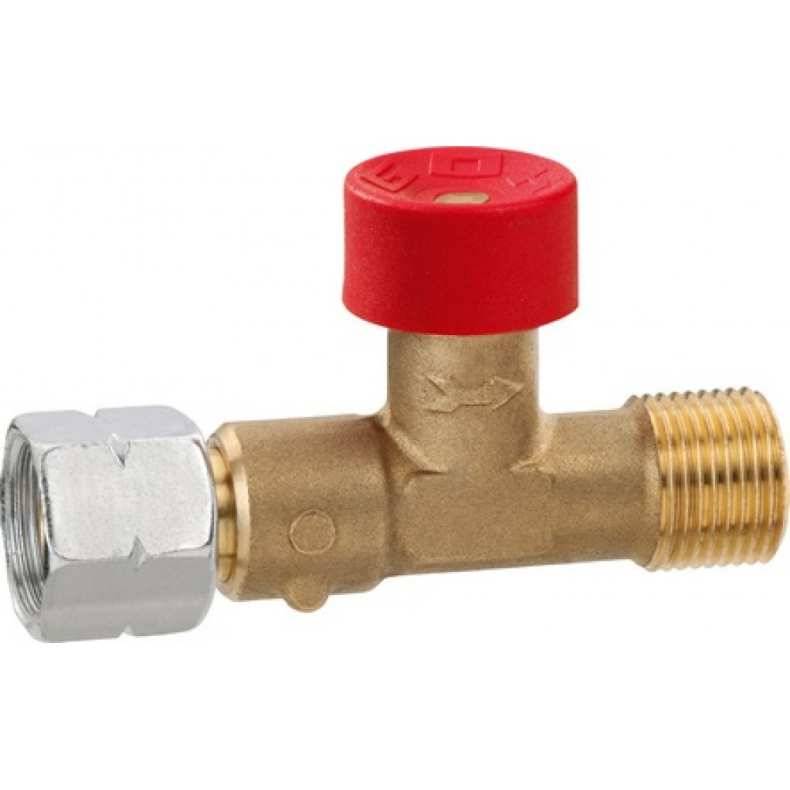

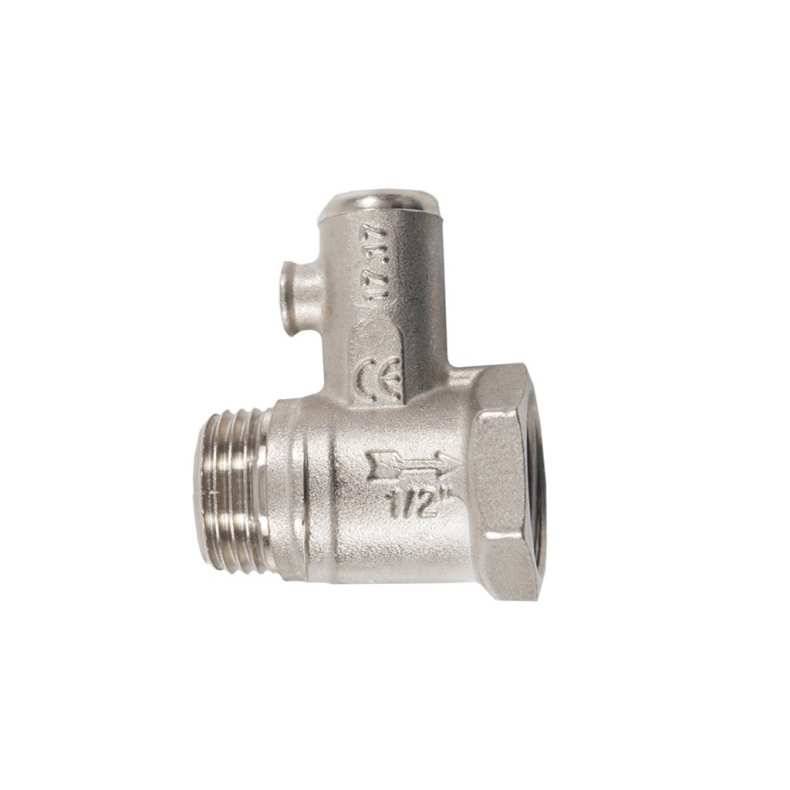

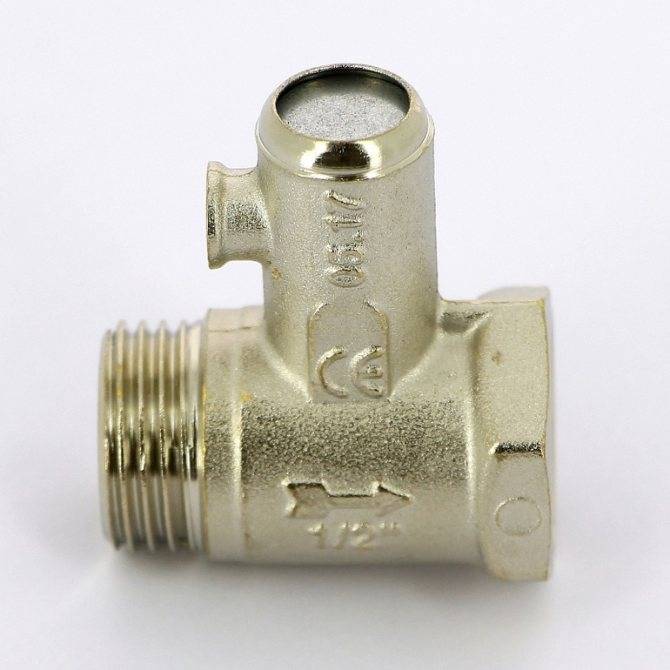

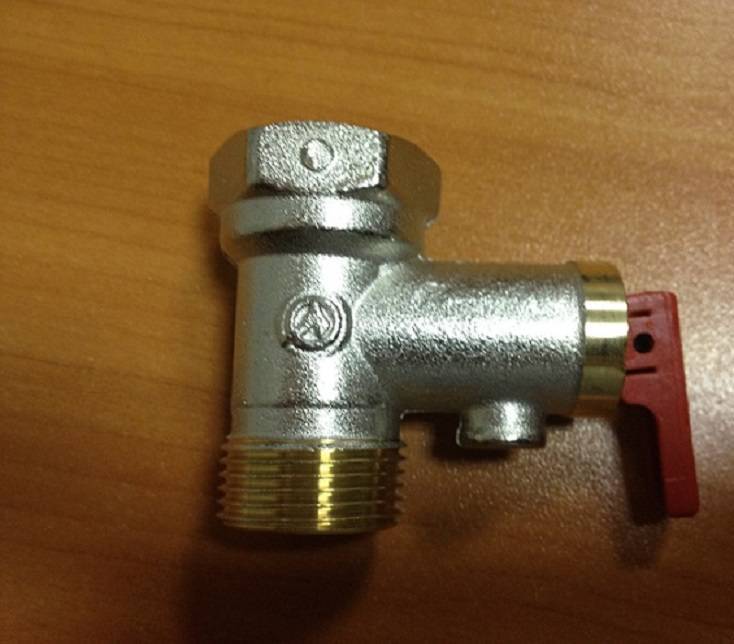

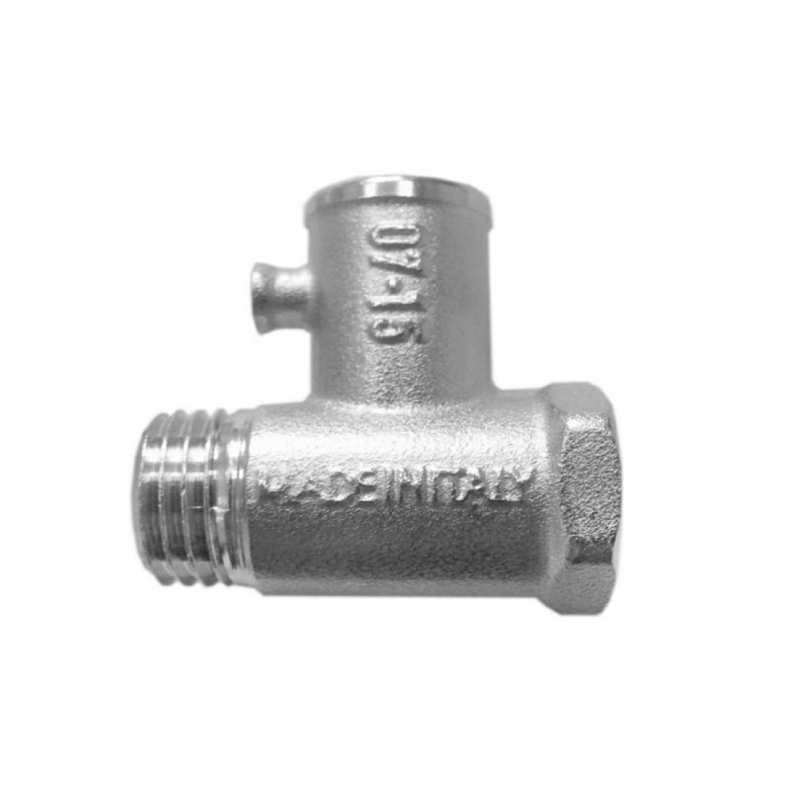

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

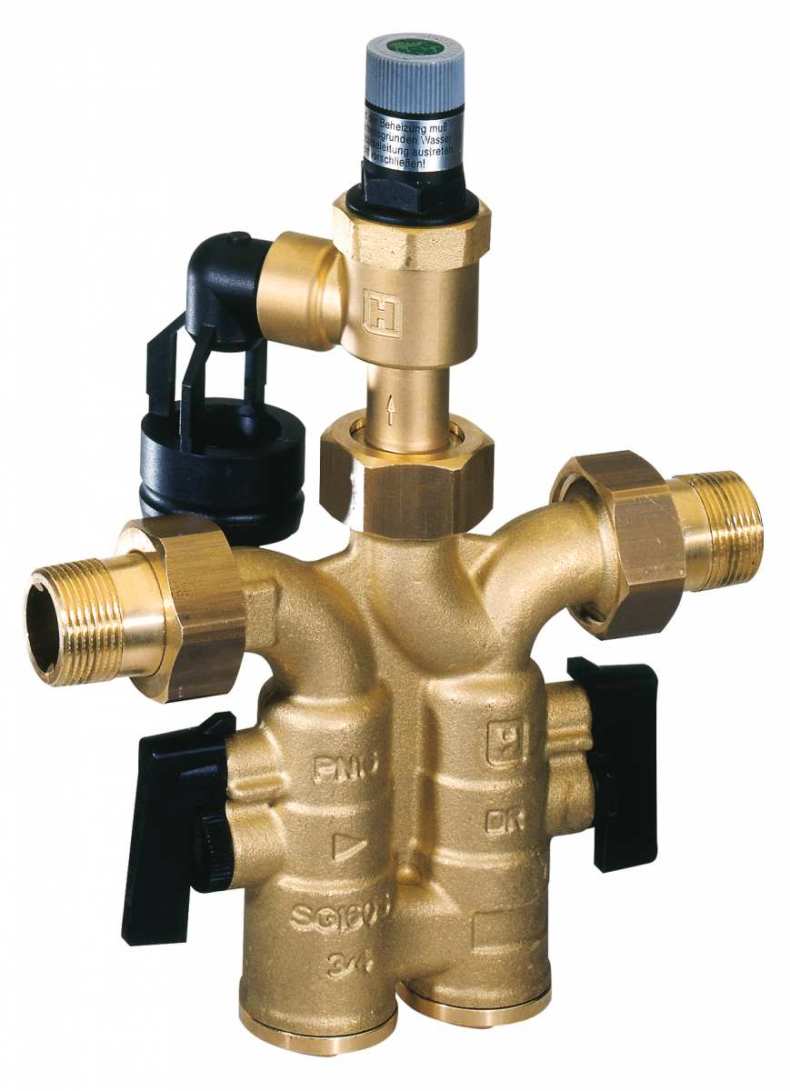

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

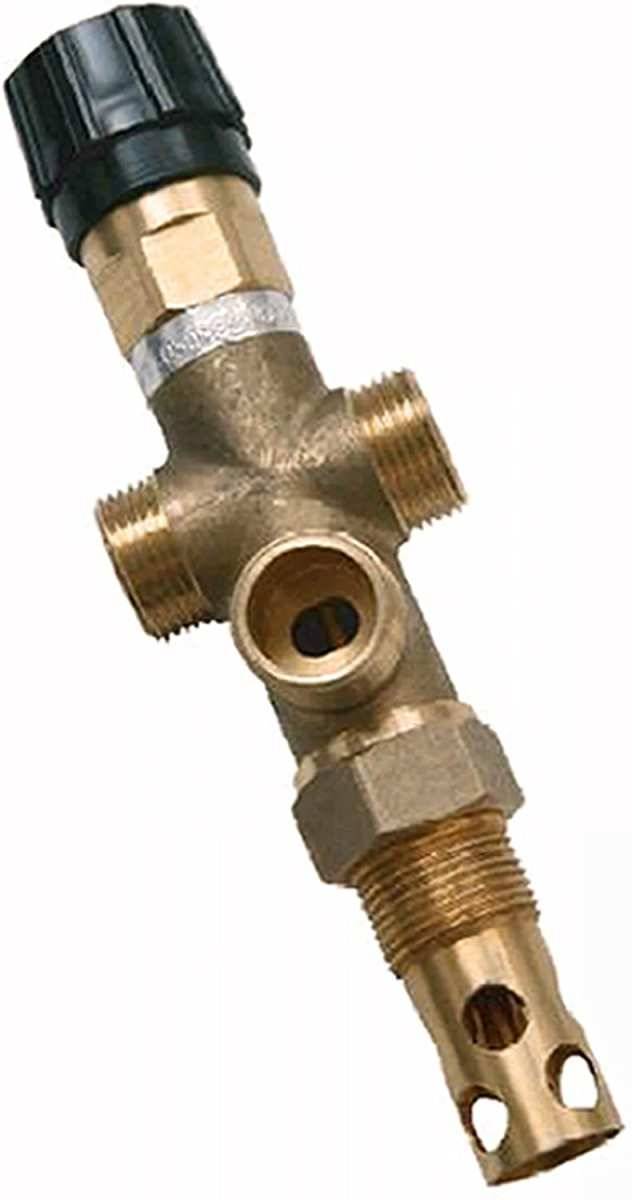

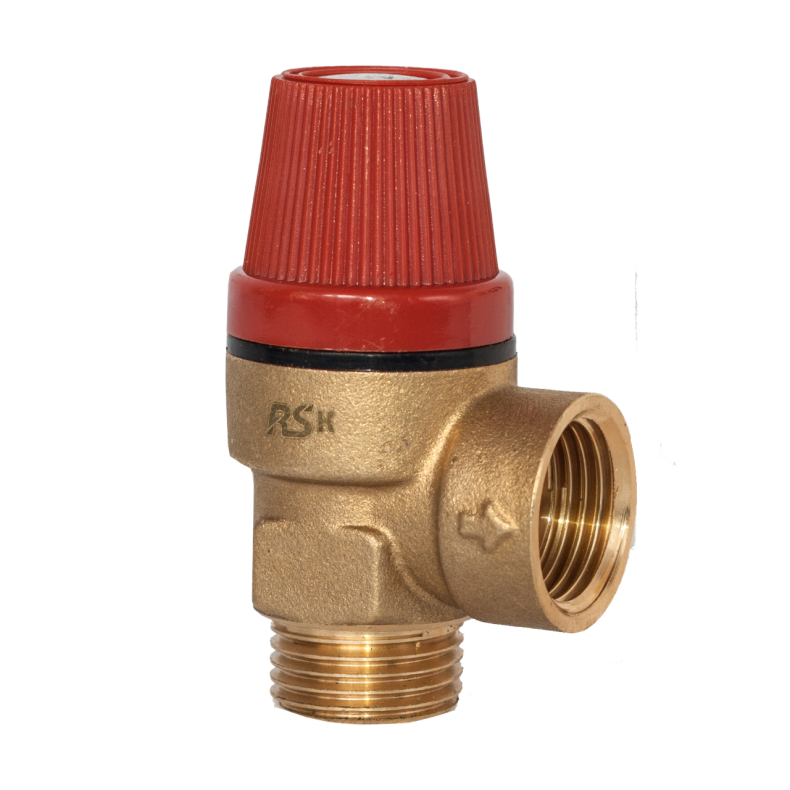

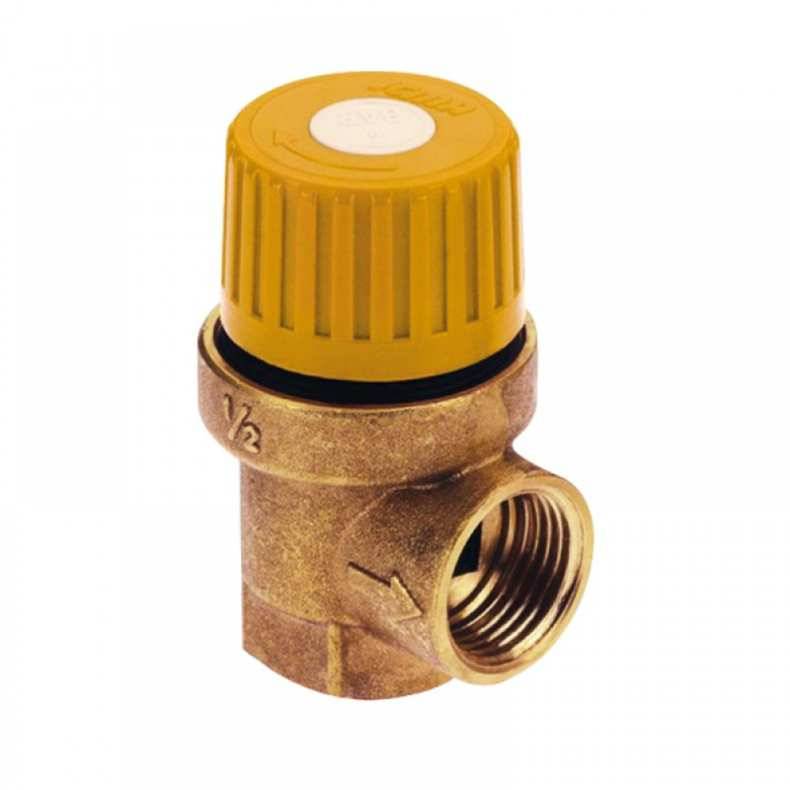

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

Популярные статьи  Как оплатить ремонт квартиры или дома

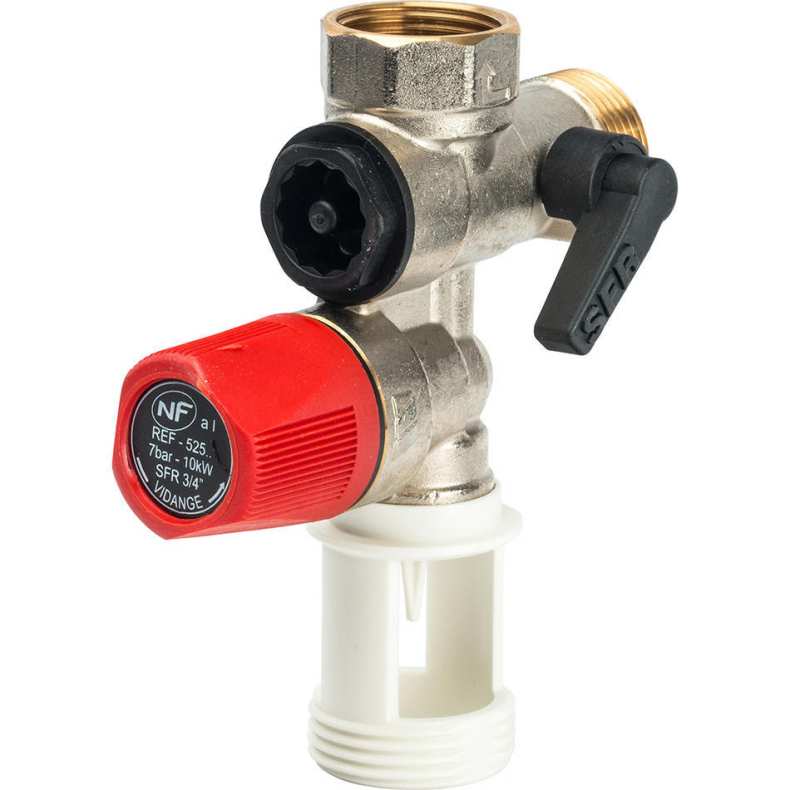

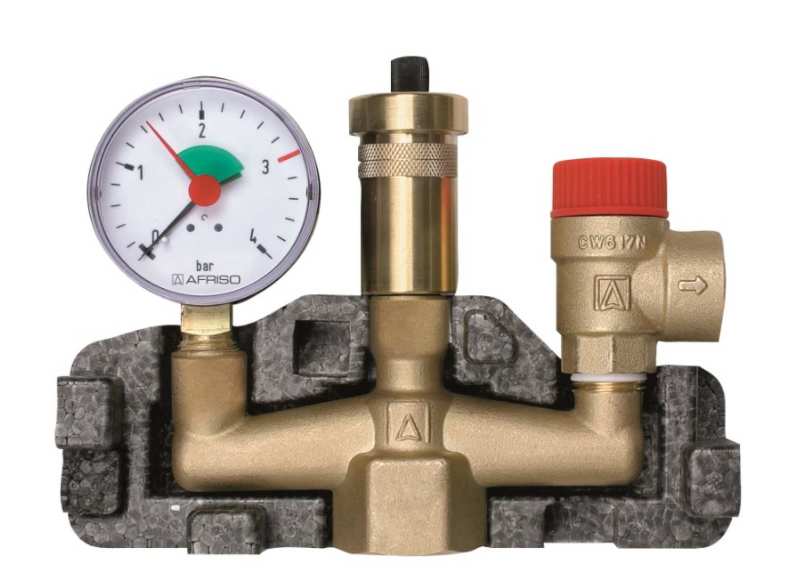

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Накопительный водонагреватель

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

Проточный водонагреватель

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Как подобрать предохранительный клапан

Нагреватели воды приходят в торговые точки уже с врезанным предохраняющим клапаном. Потому приобретая новое изделие, особенно от бренда, забиться о приспособлении не требуется.

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажаПредохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Потребность в приобретении появляется, когда происходит следующее:

  • Клапан поломался или выработался;
  • Предохранитель утерялся при переезде;
  • Достался бывший в употреблении бойлер без деталей обвязки.

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Рассмотрев модель бойлера – нетрудно будет подобрать новую деталь. В предписании по использованию возможно отыскать цифры самого высочайшего давления, они надо, чтоб соответствовали выгравированным цифрам на обшивке новейшего прибора.

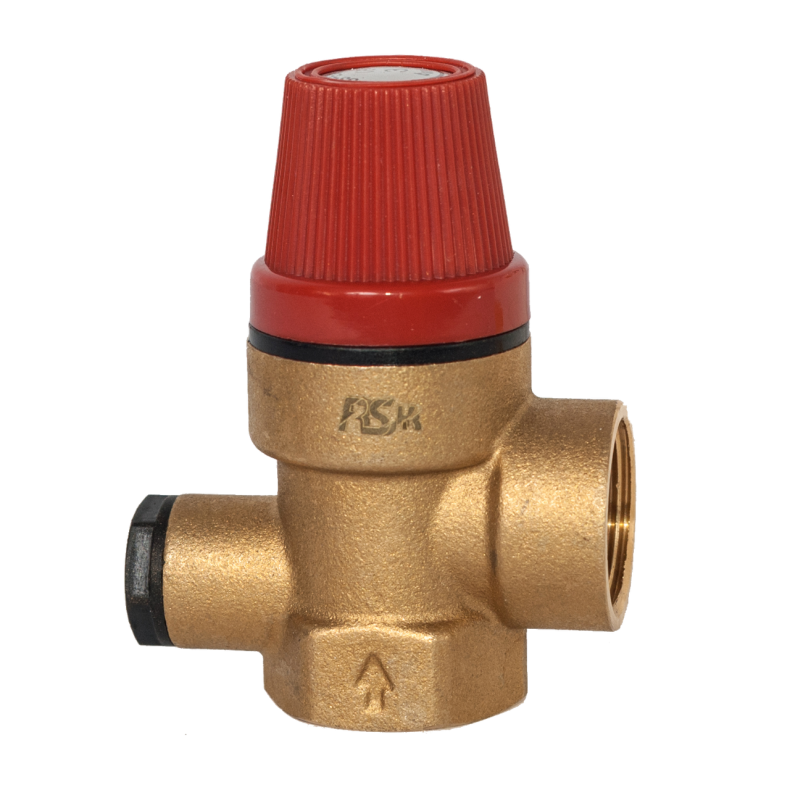

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Сечение резьбы должно соответствовать габаритам штуцера и трубы холодной воды. Для монтажа приборчика на трубу, понадобится нитка из льна либо прокладка из резины, когда применяется прогибающаяся подводка.

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа

Выбор аварийной арматуры

При проектировании системы водоснабжения, отопления или технологической установки необходимо четко определить предельные значения давления, допустимые для ее компонентов или участков сети. При этом учитываются такие параметры, как:

  • производительность бойлера или главного насоса;
  • объем и рабочая температура рабочей среды;
  • особенности ее циркуляции.

Исходя их этого, определяют тип, сечение, пропускную способность, пороговое значение срабатывания, скорость срабатывания и время возвращения в исходное состояние, а также количество и места монтажа предохранительной арматуры.

В бытовых отопительных системах чаще всего применяются пружинные клапаны. Для жидкостных сред вполне достаточно использовать устройства низкого или среднего подъема. Пропускная способность должна обеспечивать быстрый сброс напора до допустимых величин.

Конструкция корпуса определяется местом сброса излишнего количества рабочей среды. Если она будет сбрасывать непосредственно в окружающую среду- достаточно клапана открытого типа. Если сброс должен происходить в дренаж- потребуется корпус с выходным патрубком соответствующего типа присоединения. Чаще всего используют резьбовой или ниппельное.

Ни в коем случае нельзя приобретать клапан с завышенным относительно расчетного порогом срабатывания. Такое устройство не откроется в нужный момент. Это может привести к повреждению оборудования или даже к полной аварии системы.

Источник

Установка и регулировка узла безопасности

Установить предохранительный клапан на бойлер способен любой человек без помощи сантехника. Правильная монтажная схема указывает, что узел безопасности крепят на патрубок входа холодной воды в водонагреватель. Ниже идут краны, фильтра и другие элементы обвязки.

Устанавливается клапан на водонагреватель в такой последовательности:

  • Установка предохранительного клапана осуществляется непосредственно на патрубок входа холодной воды, идущий внутрь водонагревателя. Часто между ними ставят разъемный переходник – «американку» для удобства демонтажа при обслуживании.
  • На резьбу патрубка или переходника наматывают фум ленту для уплотнения соединения. Узел безопасности накручивают так, чтобы стрелка на корпусе была направлена в сторону бойлера.
  • При накручивании на водонагреватель предохранительного клапана нужно остановиться, когда почувствуется упор. На дешевых моделях монтажный предохранитель отсутствует. Деталь накручивают на четыре оборота. Больше проворачивать нельзя. Резьба патрубка закроет канал штуцера для слива воды.

После установки стоит заглянуть внутрь корпуса со стороны обратного клапана. Внутри отверстия виднеется седло и сама пластина запорного механизма. Для проверки работоспособности пальцем или карандашом надавливают пластину. Она должна податься внутрь, а при отпускании возвратиться на исходное место.

Когда вся схема будет собрана, приступают к регулировке узла безопасности:

  • Водонагреватель заполняют водой, подают напряжение и выставляют на терморегуляторе максимальную температуру. Предстоит подождать, пока произойдет полный нагрев, и автоматика отключит ТЭН.
  • Из штуцера должны появиться капли жидкости. Если их нет, прокручивают регулировочный винт до получения положительного результата.
  • После регулировки рычажком стравливают из бака немного воды, после чего возвращают механизм в закрытое состояние. Капель из штуцера прекратится. Внутрь бака поступит новая порция воды. ТЭН ее нагреет, и жидкость вновь начнет капать из штуцера.
  • Отрегулированный на максимальную температуру механизм всегда сработает при превышении допустимого рубежа. Теперь на регуляторе можно задать меньшую рабочую температуру, например, 50–60оС. При достижении такого порога из штуцера жидкость не будет капать.

На работоспособность рычага принудительного слива и срабатывания при максимальной температуре проверяют группу безопасности 1 раз в месяц. Если отсутствует регулировочный винт и не срабатывает механизм по нужным параметрам, деталь заменяют.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Предохранительный клапан для бойлера: устройство конструкции, принцип работы и правила монтажа
Мягкие стеновые панели — обзор и применение в интерьере
Мягкие стеновые панели — обзор и применение в интерьере
