Как выбрать и установить обратный клапан для вентиляции

Обратный клапан на вентиляцию

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Как выбрать и установить обратный клапан для вентиляции

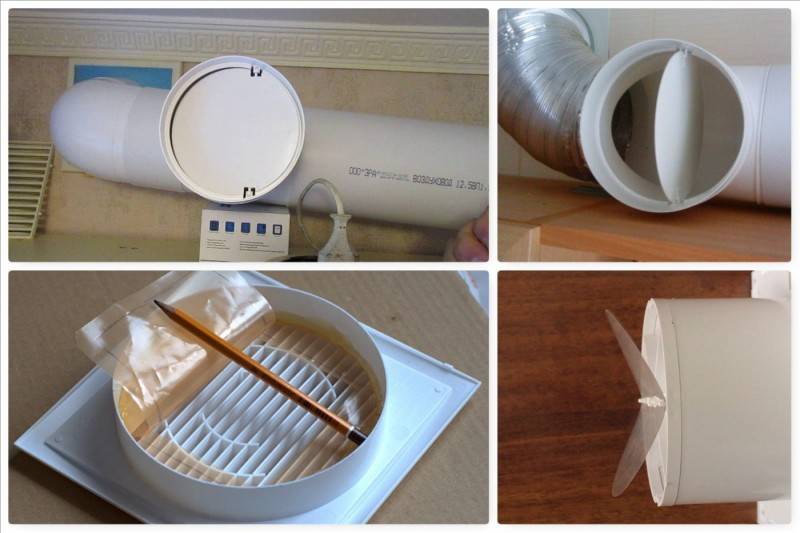

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Виды возвратных устройств

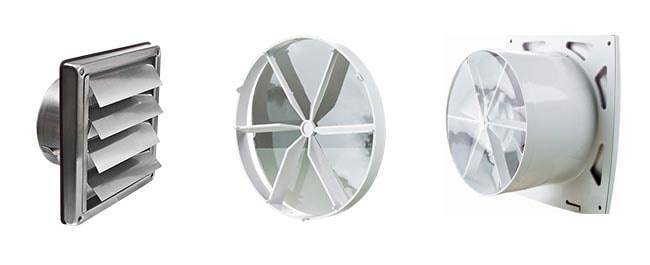

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

  • воздушные заслонки – гравитационные и пружинные;
  • лепестковые (мембранные);
  • двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Как выбрать и установить обратный клапан для вентиляции

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

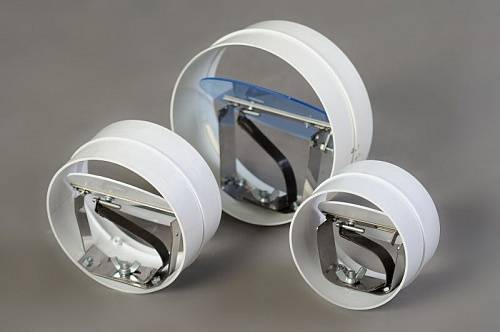

Одностворчатый обратный клапан состоит из таких деталей:

  • корпус круглой либо прямоугольной формы;
  • изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
  • в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

Как выбрать и установить обратный клапан для вентиляции
Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

Популярные статьи  Выкидываете лотки из-под яиц? Мы нашли им интересное применение в бюджетном ремонте

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

  • если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
  • если перевернуть вентклапан вверх ногами, проход останется открытым;
  • при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Как выбрать и установить обратный клапан для вентиляции
Схема работы клапана-«хлопушки». Из-за смещения кверху свободная створка автоматически закрывается

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Как выбрать и установить обратный клапан для вентиляции

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Одностворчатый вариант

При выходе из помещения воздушного потока он давит на створку клапана, чем и открывает его. Если имеет место обратная тяга или же движения не наблюдается, створка не испытывает на себе какого-либо воздействия, а потому закрывается под влиянием силы тяжести.

Этой модели часто отдают предпочтение по причине того, что она надежная и простая. Одной створки вполне достаточно для решения необходимых задач. Если правильно ее установить, можно прибегать к помощи естественной вентиляции, так как сопротивление здесь будет небольшим. Есть два варианта исполнения таких моделей:

  1. Со смещением оси. На ней зафиксирована створка. Смещение осуществляется касательно сечения воздуховода.
  2. С противовесом. Соответствующий элемент находится снаружи или внутри прибора.

Если принимать во внимание, что сила тяжести играет ключевую роль в поддержании принципа закрытия створки, тройник с обратным клапаном для вытяжки надо ставить горизонтально или вертикально. Всё зависит от особенности конструкции

Для правильного выполнения манипуляции используется уровень. Если всё это не учесть, обеспечить полное закрытие не удастся. Также может иметь место ситуация, когда возникают большие усилия со стороны воздушного потока в системе для открытия створки. Особенно это актуально при применение противовеса.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

  • с ручным или автоматическим управлением;
  • на пружинах;
  • механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

  • мощность вентилятора;
  • форму обратного клапана;
  • уровень шума;
  • уровень энергопотребления;
  • оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Популярные статьи  Ремонт полов в хрущевке: делаем ремонт деревянного пола своими руками

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Делаем обратный клапан своими руками

Если у вас нет желания тратить деньги на приобретение обратного клапана, можно его сделать своими руками. Сразу стоит уточнить, что полностью избежать расходов не получится, вытяжной вентилятор всё равно придётся покупать. Итак, схема изготовления обратного клапана выглядит следующим образом:

  • Для основания вам понадобится прочный материал. Можно использовать толстый пластик или текстолит. Из этого материала выпиливается пластина, которая подходит по размеру к отверстию вентиляции. Толщина пластины может варьироваться от 3 до 5 миллиметров.
  • По углам основы просверливают отверстия для крепления пластины к стене. Кроме того, понадобятся ещё четыре отверстия для крепления вытяжного вентилятора. В центре высверливают отверстия, через которые будет проходить воздушный поток. Количество этих отверстий и их размер определяются по вашему усмотрению. Стоит отметить, чем больше будет ячеек, тем выше пропускная способность вентиляции.
  • Вентилятор крепится к основной пластине. Чтобы сделать конструкцию герметичной, на месте стыка рекомендуется установить резиновую прокладку. Кроме того, небольшие прокладки из резины можно установить под крепёжные болты. Это снизит уровень шума и вибрации при работе вентилятора.
  • Теперь можно приступать к монтажу створок. Для этого можно использовать толстую полиэтиленовую плёнку (не менее 0,1 мм) или тонкий пластик. Плёнка приклеивается к основанию таким образом, чтобы полностью закрывала вентиляционные отверстия. Пластиковые створки устанавливаются на основу целиковым квадратом. Разделять квадрат на две равные половинки необходимо только после завершения всех работ. Если вы используете полиэтиленовую плёнку, она должна быть абсолютно гладкой. Любая складка приведёт к нарушению герметичности конструкции, соответственно толка от такого воздушного клапана не будет.
  • Готовую конструкцию устанавливают в воздуховод, и крепят к стене при помощи саморезов или дюбель-гвоздей. Щели между клапаном и стеной заделывают герметиком. После установки полиэтиленовая плёнка разрезается на две равные части, это будут створки обратного клапана. Чтобы срез был идеально ровным, можно воспользоваться монтажным ножом.

Таким образом, у нас получилась самодельная мембрана с функцией обратного клапана. Работает конструкция следующим образом:

  • При естественной циркуляции, под влиянием воздушного потока, сворки приоткрываются. Таким образом, воздух из квартиры беспрепятственно попадает в вентиляционную шахту.
  • Когда происходит эффект обратной тяги, створки герметично захлопываются не пропуская воздуха из общедомовой вентиляции внутрь квартиры.
  • Для принудительного проветривания помещения включается вентилятор.

Стоит отметить, что из вентиляции в квартиру могут проникать не только неприятные запахи, но и мелкие насекомые. Чтобы предотвратить это явление, рекомендуется перед установкой створок приклеить мелкоячеистую сетку из пластика или кусок капрона. Последний вариант предпочтительнее. Капрон легче чистится и его проще заменить в случае необходимости.

На самом деле не так уж и важно, какой вариант обратного клапана вы установите: покупной или самодельный. Главное, чтобы он обеспечивал надёжную защиту квартиры от неприятных запахов

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Как выбрать и установить обратный клапан для вентиляции

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Популярные статьи  Топ-10 товаров для ремонта из Fix Price, которые можно купить за копейки

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Как выбрать и установить обратный клапан для вентиляции

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Как выбрать и установить обратный клапан для вентиляции

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

3 Причины возникновения обратной тяги

Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.

Проблема обратной тяги

В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.
