Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Как сделать солнечный коллектор своими руками: типы конструкций и этапы работ

Инструкция по эксплуатации устройства

Установка и подключение:

  1. Нагреватель устанавливается на расстоянии нескольких метров от бассейна.
  2. Шланги закрепляются на концах змеевика, в насосе и отверстиях бассейна. Если в бассейне отверстия не предусмотрены, концы шлангов перекидываются в воду через бортик.

Как обогреть воду:

  1. Перед началом использования котла необходимо убедиться, что рядом отсутствуют легковоспламеняющиеся материалы и жидкости, а также в радиусе 1 м убрать сухую траву.
  2. В топку котла закладывается топливо и поджигается. Если нагреватель состоит из спирали без корпуса, огонь разводится внутри змеевика.
  3. Огонь поддерживается до того момента, пока вода не достигнет желаемой температуры.

Электричество

Установите в бак с водой кипятильник или ТЭН мощностью от 2 кВт. Если вы для подогрева воды используете ТЭН, его необходимо врезать в нижнюю часть ёмкости для воды. Кипятильник опускается в бачок сверху. Но следует обязательно следить за уровнем воды во время процесса нагревания. В противном случае ваши приборы могут сгореть.

Чтобы не произошло короткого замыкания, провод, протянутый от розетки до душевой должен быть едино-цельным. На бак с водой нужно установить термометр, который укажет когда нагревательные приборы можно отключать. Или приобретите ёмкость с автоматическим подогревом, где есть контроль не только за температурой, но и уровнем воды.

Хорошим вариантом для летнего душа с электрическим обогревом будет использование сразу 2-х баков: большой – для холодной, маленький – для горячей воды. В таком случае каждый член семьи сможет подбирать для себя комфортную температуру. Для смешивания горячей и холодной воды приобретите смеситель.

Как и в случае с отоплением дровами, пластиковый бак использовать наряду с нагревательными приборами не рекомендуется.

Насколько выгодны солнечные коллекторы

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

Подготовка к строительству

Далее мы рассмотрим процесс возведения всепогодного душа, как наиболее востребованного на большей территории нашей страны.

Выбор материала каркаса

Перед тем как начать строительство, нужно выбрать материал каркаса. Как было сказано, пластиковые трубы отпадают по причине недостаточной прочности, поэтому выбирать остаётся из двух вариантов: древесина или металлопрокат.

Древесина

Положительные стороны:

  • низкая стоимость;
  • лёгкость обработки.

Недостаток — малый срок службы, объясняемый подверженностью гниению и рассыханию.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Для каркаса подходят брусья определённого сечения

Конкретно понадобятся следующие пиломатериалы:

  • для нижней обвязки: утеплённого душа — брус сечением 150х150 мм, лёгкого — от 60х60 мм (оптимальное — 100х100 мм);
  • для стоек, косых связей и верхней обвязки: доска сечением 100х40 мм.

Металлопрокат

Важно понимать, что в данном случае речь не идёт об оцинкованных металлопрофилях толщиной 1,5–2,5 мм — для подобных задач этот материал не годится. В качестве нижней обвязки применяется швеллер высотой 50–80 мм, стойки и прочие элементы каркаса выполняют из квадратной трубы от 25х25 мм со стенкой в 1,5 мм до 40х40 мм со стенкой в 2 мм

Душевая с таким каркасом обойдётся гораздо дороже деревянной, да и строить её сложнее — сталь труднее поддаётся обработке, а для соединения деталей понадобится электросварка. Но зато и выигрыш получится существенный: каркас будет более прочным и долговечным.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

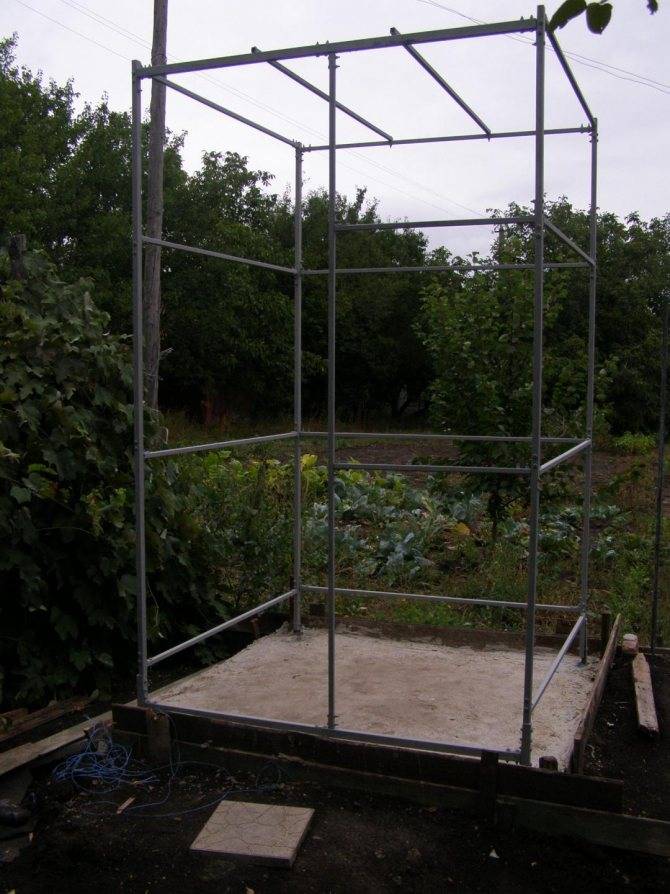

Металлическая конструкция более долговечна

Расчёт размеров душевой

Оптимальной можно считать постройку с размерами в плане 2х1,2 м. Высоту можно принять равной от 2 до 3 м. При этом нужно помнить, что чем выше окажется бак для воды, тем более сильным будет напор воды в лейке.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

На чертеже указываются размеры душа

Выбор способа утилизации стоков

Даже если на участке уже построена выгребная яма или септик для туалета, душевую нужно оборудовать отдельным сооружением. Это объясняется присутствием в стоках из душевой большого количества щёлочи и поверхностно-активных веществ, которые могут погубить полезную микрофлору в септике.

Другой немаловажный вопрос — на какую глубину можно сбрасывать в грунт стоки, чтобы содержащаяся в них химия не отравила плодородный слой. При залповом сбросе до 50 л или постепенном до 100 л/ч безопасная глубина составляет две толщины плодородного слоя. Дачный душ в эти цифры вполне укладывается.

Следовательно, вместо полноценной выгребной ямы можно сделать дренажный колодец из металлической бочки высотой 0,85 мм и объёмом 200 л. Можно гарантировать, что такой высоты хватит наверняка, так как плодородный слой толщиной свыше 40 см встречается на дачных участках достаточно редко.

При малой толщине гумуса можно применить и пластиковую бочку меньших размеров, главное, чтобы она не была по объёму меньше душевого бака для воды.

Построить такой колодец можно прямо под душевой кабиной.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Приёмник стоков по объёму должен быть не меньше накопительного бака

Если решили, как это часто советуют, сделать дренажный колодец из старых покрышек, то не забывайте периодически дезинфицировать его хлоркой: во внутреннем пространстве автошин вода будет застаиваться.

  • колышки и моток бечёвки — для разметки территории;
  • садовый бур;
  • совковая и штыковая лопаты;
  • пузырьковый и водяной (шланговый) уровни;
  • отвес;
  • рулетка;
  • ножовка по дереву;
  • болгарка с отрезным диском по металлу;
  • дрель;
  • молоток, отвёртка (или шуруповёрт);
  • маркер, мел или карандаш для разметки материалов.

Насколько выгодны солнечные коллекторы

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

Популярные статьи  Как сделать комод своими руками из дерева: варианты + чертежи

У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

Это интересно: Уклон пандуса для инвалидов

Схемы отвода воды

Несмотря на то, что расход воды на одного купальщика обычно невелик – около 30…50 л – при наличии двух-трех пользователей простой сброс жидкости в почву может стать проблемой. Поэтому лучше заранее решить, как отводить стоки.

Один из способов – устройство открытой канавы или закрытой трубы.

Но более разумно выполнить полноценный вывод в септик, очистной центр или централизованную канализационную систему. Более детально прочесть о том, как выполнить слив, можно здесь. Вам также будет полезна информация о самостоятельном устройстве септика, если Вы предпочтете именно такой способ избавления от стоков из летнего душа.

Изготовление рамки и сборка панели

В принципе, коллектор уже можно использовать, разместив его на крыше или другой плоской и неподвижной поверхности. Но решил сделать какой-то пластиковый панельный кожух для уменьшения вероятности поломки при подъеме / опускании с односкатной крыши, в которой решил оборудовать уличный душ, так как на зиму подумываю снять.
Пошаговая сборка корпуса описана ниже:

  • Просверлил отверстия для выхода штуцеров для соединения труб.
  • Пластиковый коллектор положил поверх пенополистирола.
  • Лист фанеры вырезается по размеру собранного коллектора с нахлестом по 10 см с каждой стороны (ранее я окрашивал черный пластиковый лист аэрозольной краской).
  • На фанеру уложен пенополистирол толщиной 50 мм.
  • Со всех сторон панели к фанере прикрутили брусок, который служит ограждением.
  • Сверху накрыл всю конструкцию плотной полиэтиленовой пленкой, которую скрепил скотчем и скобами с помощью степлера.

Таким образом, я получил коллектор тепла в надежном «футляре», благодаря которому пластиковая панель защищена от механических воздействий.
Примечание! Я использовал обычный прозрачный полиэтилен, но на фото он выглядит как белый — это блики.

Изготовление теплового коллектора собственноручно

Как уже говорилось ранее, для самостоятельного изготовления солнечных водонагревателей используется различный подручный материал.

Самым универсальным, простым и распространенным способом сборки коллектора считается метод С. Станилова. Согласно его разработке, главным принцип коллектора является использование парникового эффекта. Накопителем в данном случае является радиатор, сваренный из стальных труб и вмонтированный в деревянный короб, изолированный со всех сторон. Теплоизоляцию можно выполнить пенопластом, ватой или любым другим материалом.

Большое внимание стоит уделить днищу короба, так как на него кладется железный оцинкованный лист, на который устанавливается радиатор. В коробе он фиксируется специальными хомутами

Железный лист и радиаторы выкрашивают черной краской, а короб белой. Стекло, сквозь которое поступает солнечный свет, необходимо хорошо герметизировать. В качестве накопителя можно использовать железную бочку. Последнюю помещают в дощатый или фанерный короб, полость которого заполняется различным наполнителем.

Рекомендуем прочитать по теме:

Коллектор Станилова: «солнечное отопление» в доме

Установки для отопления дома или решения проблем горячего водоснабжения (полного или частичного), собираемые на основе чертежей изобретателя из Болгарии С. Станилова, относятся к универсальным конструкциям, работа которых основана на парниковом эффекте.

Поэтому солнечные лучи, попадая в замкнутое и герметично изолированное пространство, не имеют выхода, что и порождает термосифонный эффект, при котором нагретая жидкость в трубках начинает свое движение вверх, вытесняя при этом жидкость с более низкой температурой к месту нагрева.

Основным преимуществом работы такой установки является то, что накопленная ей энергия не теряется, а аккумулируется и сохраняется определенное время.

Представляет собой конструкцию трубчатого типа, заключенную в специальную деревянную раму. Как правило, одновременно применяется два коллектора в союзе с накопителем и аванкамерой.

Для изготовления радиатора-коллектора используются стальные трубки, которые обязательно соединяются сваркой. Поэтому применение медных или алюминиевых изделий, особенно при изготовлении конструкции своими руками, представляется проблематичным.

Для соединения коллектора с накопительной емкостью рекомендуется использовать также стальные трубы диаметром от 3/4 до 1 дюйма.

Элементы установки и особенности монтажа

Для изготовления солнечного водонагревателя своими руками также потребуются:

  1. деревянная рама;
  2. стекло для изготовления светопрозрачной крышки;
  3. оргалит или металлический лист для дна коллектора, который впоследствии обязательно потребуется теплоизолировать;
  4. усилитель для днища, в роли которого можно использовать брус с размерами не более 30?50 мм;
  5. металлические трубки, из которых будет свариваться радиатор коллектора из расчета, что для изготовления одного требуется в среднем 15 единиц при длине 1,60 м;
  6. теплоотражатель, для изготовления которого вполне пригоден оцинкованный лист;
  7. соединительные муфты и хомуты;
  8. теплоизоляционные материалы (пенопласт, минеральная вата и любые другие).

Потребуется и накопительный бак, для которого в зависимости от потребностей и мощности самого коллектора используются емкости от 150 до 400 л. В принципе, можно установить не один бак, а несколько, суммарным объемом соответствующих расчетному.

Обязательно емкости следует теплоизолировать, например, изготовив для них специальный утепленный короб, установить который можно не только на крыше здания, но и на чердаке.

Функции аванкамеры, составного элемента данной конструкции, сводятся к созданию избыточного давления, составляющего не менее 80-100 мм рт. ст. Она представляет собой емкость объемом 30-40 л, оснащенную поплавковым клапаном, обеспечивающим ее работу в автономном режиме.

При монтаже аванкамеры обязательно должно соблюдаться условие, при котором уровень жидкости в ней превышал бы уровень воды в накопителе на 0,8-1,1 м, кроме того, располагаться они должны в непосредственной близости друг от друга.

Короб, в котором будет располагаться коллектор, должен обязательно теплоизолироваться, а для уменьшения теплопотерь внешние его стороны рекомендуется окрашивать в белый цвет, стеклянная крышка обязательно должна быть герметичной.

Сами трубы и днище должны иметь селективный слой краски для увеличения светопоглощающей способности.

Как работает солнечный коллектор?

Установку коллектора предпочтительнее выполнять на южной стороне скатной крыши, на плоской кровле его следует монтировать под углом от 35° до 45°. Далее можно приступать к заполнению системы.

После этого аванкамеру нужно соединить с водопроводным вводом и открыть кран для снижения уровня воды. Как только сработает поплавковый клапан, расходный кран закрывают. Нагретая вода поступает в верхнюю часть накопителя, откуда она уже может отбираться, а ее место заполняет новая порция холодной.

Регулирует этот процесс поплавок, который и запускает процесс долива воды в систему, как только уровень в аванкамере снизится. Для того чтобы исключить возможность обратной отдачи тепла используется вентиль, который следует перекрывать ночью или в пасмурные дни.

Непосредственно к сантехническим приборам вода подключается с обязательным использованием смесителей, так как пиковые значения температур могут достигать 70 °C и даже выше.

Популярные статьи  Как провести водоснабжение частного дома из колодца своими руками

Солнечный водонагреватель своими руками

Какую пользу можно извлечь от жары? От солнца не обязательно лишь прятаться в тень и спасаться в доме. Самый дешевый и простой способ извлекать энергию из солнечных лучей – это устраивать на крыше дома или над летним душем плоские солнечные коллекторы. Самодельный прибор состоит из трубок теплообменника, коллектора – коробки, куда вкладывается теплообменник и защищается теплоизоляцией, бака-накопителя для воды. Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа Устройство действует по достаточно простому принципу: лучи солнца проникают сквозь стекло коллектора, встречаются с его черным дном (резиновым ковриком или покрашенной деревянной поверхностью), поглощаются этой чернотой. Вслед за этим дно начинает излучать инфракрасные лучи (тепловая энергия), которые уже не могут проникнуть в атмосферу обратно из-под стекла. Снизу и по бокам тепловой энергии преграждает путь слой теплоизоляции, который уложен в ящике. Вот и получается, что задержанному теплу некуда деть свою энергию, кроме как передать ее воде (теплоносителю), которая протекает по трубкам, уложенным в коллекторе. Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа
Теплая вода в трубках коллектора расширяется и самотеком устремляется в водосборник, а на ее место поступает холодная вода. Так, температура воды водосборнике постепенно повышается. По сути, самый простой накопитель солнечного тепла – это бочка, висящая над летним душем . Но в ней нет системы замещения горячей и холодной воды, и оттуда быстрее улетучивается тепло. Так что тем, кто ощутил все прелести бочки и солнечного тепла, можно приступать к следующему этапу и начинать строить свою собственную маленькую гелиоустановку.

Основные этапы в создании душевой кабины

Первое, выкапывается яма, которая равна размеру той душевой кабины, что будет в дальнейшем. На дно такой ямы высыпаются крупные камни или щебенка для дренажа, дренаж необходим, так как он будет способствовать лучшему впитыванию воды.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Но также можно сделать специальный септик, например, из резиновых покрышек, прямо под душем, такой септик выкачивать не надо, так как вода будет уходить сквозь дыры в покрышках. Такой вариант более универсальный, если душем будут пользоваться несколько человек. Далее устанавливаются шлакоблоки по углам.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Далее делается каркас душа, который в дальнейшем будет обшиваться и создавать тем самым душевую кабину. Каркас делается из брусьев, высота их зависит, от желаемой высоты душа, ширина такого бруса, как правило, 15-17 см.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Устанавливается брус на основание, с помощью поперечных перемычек. Все это служит усилителем для крыши, на котором будет установлен 100 литровый бак с водой.

Данный каркас, который был сделан, позволяет обшивать душевую кабину не только деревом. Для обшивки можно использовать, например, темный поликарбонат, который также притягивает тепло, как в теплице. Или, например, профлист, который точно также крепится на саморезы.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Обшиваем каркас, тот, что возвели. Чтобы обшить каркас душа, существуют разные деревянные материалы, например, вагонка или блокхаус, которые будут использовать именно в этом мастер классе.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Перед тем как отделывать душ необходимо прогрунтовать древесину, это исключит ее гниение и появление грибка, а также защитит от вредителей. Далее отделку можно окрашивать, например, акриловым лаком.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Последний и заключительный этап — это повесить бак. В основном емкость для воды берется около 100-200 литров, эти объемы лучше прогреваются и, как правило, их хватает на нескольких человек. Также бочка или бак должны быть окрашены в черный цвет, либо же в другой, но темный цвет, который будет притягивать тепло.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Бак устанавливается на крыше душа, что также усиливает прогрев воды, и способствует ее подаче. В бак необходимо провести лейку, кран или трубу, с помощью которой вода будет поступать в сам душ.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Некоторые же устанавливают душ так, чтобы к нему подходили сливы с крыш дождевой воды, так как ее считают более мягкой, но это как говорится на любителя. Если же бак будет наполняться вручную, необходимо также предусмотреть лестницу, которая будет подходить к баку.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Вешаем шторку, полочки, по необходимости, и также крючки. Не стоит бояться создавать индивидуальный дизайн душевой кабинки, например, установить дверь, а не шторы. Покрасить душ в белый цвет и многое другое, чего пожелает фантазия.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Можно посмотреть в интернете фотографии летнего душа сделанного своими руками, которые помогут создать свою собственную, но в любом случае эксклюзивную кабинку. Некоторые создают целые летние бани на основе летних душей. Все зависит лишь от фантазии и желания.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Душ на даче, это, конечно, хорошо, но в определенных регионах может быть не такое жаркое лето и поэтому необходимо сделать подогрев летнего душа.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Самый простой вариант прогрева воды, это нагревать верхний слов с помощью кипятильника. Это самый простой способ, который не требует значительных затрат и усилий. Необходимо просто подключить кипятильник к электричеству, и поместить кипятильник в бак.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Так были описаны все способы, как сделать летний душ своими руками. Постройка такой душевой кабины занимает несколько дней, а если привлечь родственников или друзей, то и вовсе можно справиться за один день. Зато такой летний душ будет радовать весь знойный сезон.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена.

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Прозрачная крышка выполняет одновременно несколько функций: защищает теплообменник от негативных природных явлений (осадков, ветра), а также грязи и пыли, при этом свободно пропускает солнечные лучи.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Следует отметить: вакуумный солнечный коллектор в сравнении с плоскими более эффективен за счет того, что удельная теплота вещества в парообразном состоянии выше, чем в жидком.

Популярные статьи  Бурение скважины своими руками: выбор лучшего оборудования

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.

Из чего можно сделать гелиосистему самостоятельно

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

  • корпус;
  • абсорбер;
  • теплообменник, внутри которого будет циркулировать теплоноситель;
  • отражатели для фокусировки солнечных лучей.

Заводской коллектор для нагрева воды от солнца работает следующим образом:

  • Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
  • Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
  • ГВС — используется два принципа подогрева горячей воды:
    1. Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
    2. Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения.
      Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

  • поликарбоната;
  • вакуумных трубок;
  • ПЭТ бутылок;
  • пивных банок;
  • радиатора холодильника;
  • медных трубок;
  • ПНД и ПВХ труб.

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Виды летнего душа

Для изготовления современного душа используют различные материалы и технологии. При выборе стоит опираться на финансовые возможности и другие не менее важные факторы.

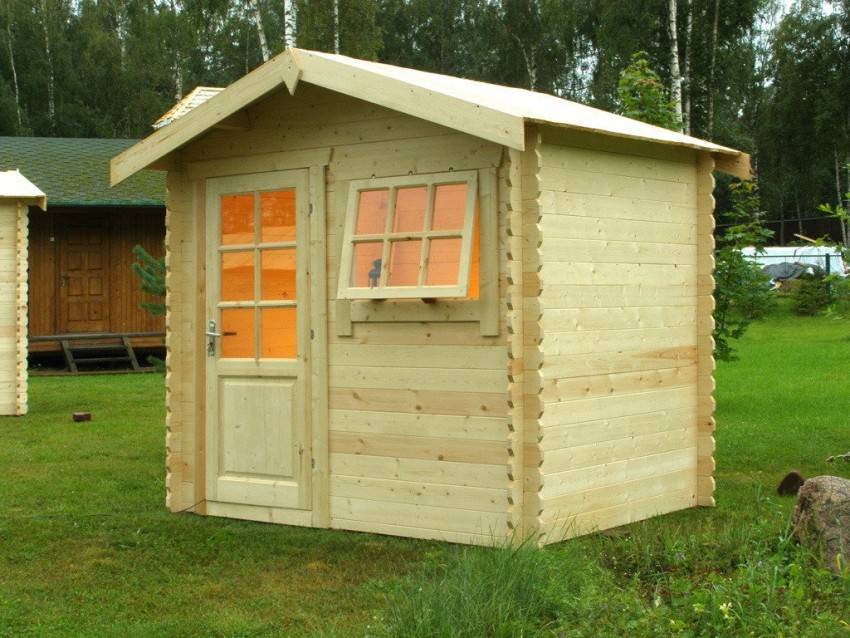

Деревянный душ

Деревянная кабинка – популярный и распространенный вариант. Это связано с тем, что она очень проста в исполнении. Для строительства используется экологически чистый материал, который обладает многими достоинствами. Единственный недостаток – низкая устойчивость к влаге и насекомым. Поэтому деревянные элементы подвергаются обработке антисептиками. Для строительства используют брус и доски. Оптимальным вариантом станет древесина хвойных пород, так как она обладает высокой устойчивостью к влажной среде.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа Часто предлагаются комбинированные варианты – душ плюс туалетИсточник seattlehelpers.org

Деревянный душ на даче выполняется в такой последовательности:

  • Душ представляет собой каркасную конструкцию, которая состоит из стоек определенного сечения. При выборе бруса стоит учитывать нагрузку, которая будет создаваться от накопительного бака.
  • Под стойками выкапываются ямы, глубина которых составляет 80 см. На дне делается подушка из щебня и песка, толщиной 10 см.
  • Чтобы защитить брус от гниения в земле, его обмазывают битумом и обматывают рубероидом. После этого они устанавливаются в яму и выравниваются по уровню. Дополнительные стойки устанавливаются в местах монтирования дверей.
  • Снизу и сверху стойки соединяются горизонтальными брусками. Для их скрепления используют болты или уголки.
  • Бока кабинки отделывают шлифованной доской. После этого все элементы, в том числе и двери, обрабатываются лакокрасочными веществами.

При строительстве стоит продумать способ стока отработанной воды. Что касается ее подачи, то здесь на крыше устанавливают накопительные баки, которые имеют разную форму и объем.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа Можно заказать сооружение полноценной ванной комнаты под открытым небомИсточник emupauto.ru

Конструкция из поликарбоната

Такая конструкция возводиться несколько проще. Для выполнения работ понадобиться сварочный аппарат. Это нужно для сооружения металлического каркаса. В качестве стоек используют профиль, сечение которого составляет 40х60мм. Для обвязки используют изделия меньшего размера.

Установка каркаса проводится аналогично. Стойки бетонируются в ямах. Между ними крепят перемычки, которые придадут конструкции жесткости, а также будут использованы для крепления поликарбоната. Сверху сваривается прочная рама, на которой будет устанавливаться бак для воды. После этого вся конструкция покрывается водостойкой краской.

Для отделки используется непрозрачный листовой поликарбонат, толщина которого составляет от 6 до 10 мм. Для порезки материала используют дисковую пилу.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа Душевая из поликарбоната прогревается как теплицаИсточник prosamodelki.ru

Душ из профнастила

В качестве летнего душа можно использовать и конструкцию из профнастила. Это материал имеет небольшой вес и отличается своей долговечностью. Для сооружения каркаса используют деревянные бруски и металлический профиль определенного сечения.

Строительство душа выполняется по аналогичной схеме. Стойки соединяются поперечным профилем, который придаст конструкции жесткости. Для фиксации отделочного материала используют оцинкованные саморезы, оснащенные уплотнительными шайбами. Двери представляют собой каркас из профиля, который обшивается профнастилом. Для резки материала используют ножницы по металлу или болгарку с зубчатым диском.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа Аккуратные кабинки из профнастилаИсточник tltext.ru

Кирпичный душ

Чтобы соорудить душевую кабину из кирпича, необходимо сделать мелкозаглубленный фундамент. Для этого по периметру выкапывают траншею шириной 20 см и глубиной 40 см. Чтобы сэкономить на возведении основания, в бетонный раствор кидают битый кирпич или камень.

Когда бетон застынет, выполняется кладка на цементный раствор. При этом устраивается дверной проем необходимых размеров. Дверь может быть сделана из дерева или металлического каркаса, обшитого профнастилом. Сверху на кладке укладываются бруски, которые будут служить основанием для кровли и установки бака для воды.

Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа Кирпич это капитальная постройкаИсточник ydachadacha.ru
