Автополив своими руками: схемы + монтаж оборудования

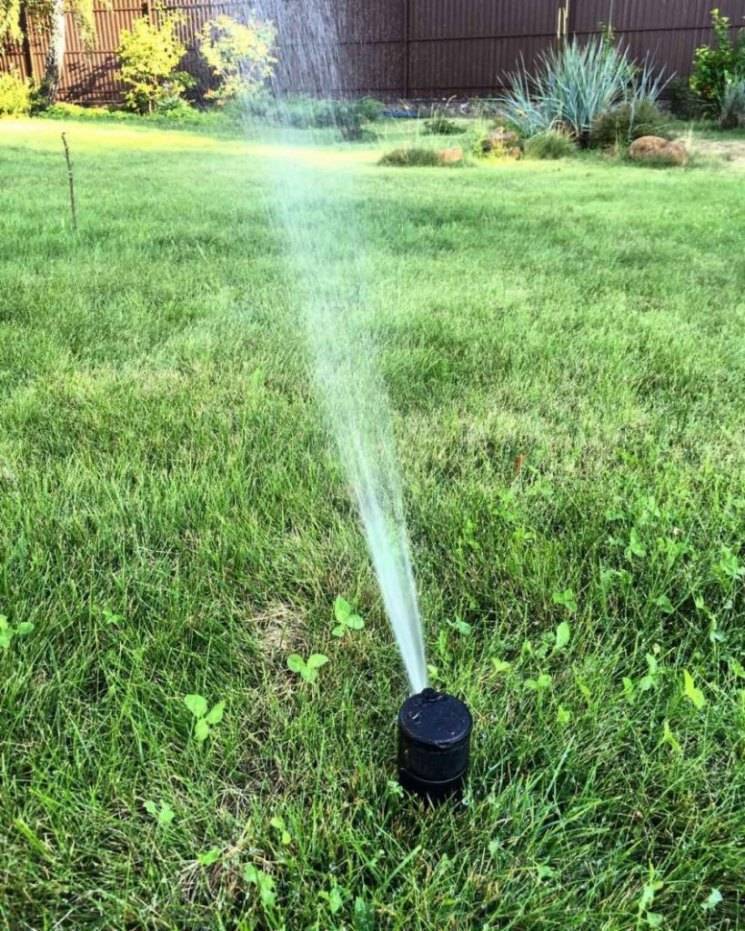

Как сделать автополив газона и насаждений своими руками — комплектующие и монтаж

Выбор автополива

Автополив участка бывает трех видов: капельный, дождевальный и подземный. Отличаются они рабочим давлением и установочным оборудованием. На большой участок можно установить сразу несколько систем с учетом норм полива каждого насаждения.

Благодаря капельному поливу вода проникает глубоко под землю, доставляя необходимую влагу прямо в корневую систему. Солнечных ожогов бояться не стоит, потому как капли не попадают на листья. Такая система применима для орошения кустарников, огородных культур, посаженных в открытом грунте, и парников. Установка капельной системы подразумевает размещение водяных магистралей возле грядок.

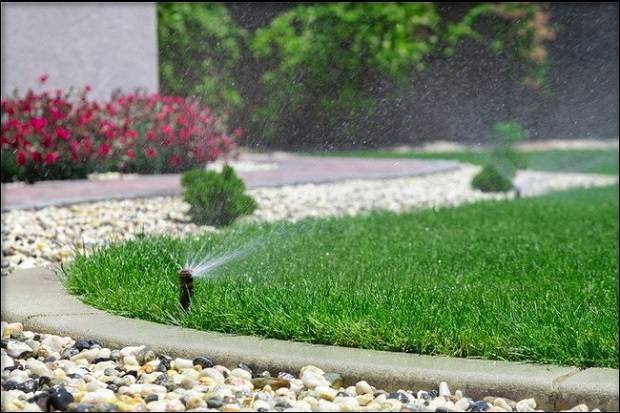

Дождевальная система автополива своими руками создает эффект естественных осадков. Их можно использовать для полива цветников, газонов и клумб. Чтобы создать дождевой эффект, необходимо установить на участке несколько распылителей

Очень важно, чтобы радиус брызг воды перекрещивался с соседними распылителями. Таким образом, после обильного полива на участке не останется сухого места

Подземная система орошения имеет нечто общее с капельной. Перфорированные трубы проходят на глубине 25-30 сантиметров, и главная их цель – увлажнение корневой системы всех растений. Отверстия в трубках для воды должны быть с шагом в 30 сантиметров. Такая установка менее популярна, так как ее тяжело обслуживать.

Источники

  1. Откуда взять воду на дачном участке?

Ее источниками могут быть:

  • Стационарный водопровод;
  • Летнее водоснабжение дачи обеспечит водопровод для полива. Как правило, вода в него подается по графику. Для бесперебойного водоснабжения нужно создать автономный запас воды в резервном баке;

Автополив своими руками: схемы + монтаж оборудования

Водопровод для полива в садовом товариществе

  • Собственный колодец или скважина могут обеспечить вас водой непитьевого, а в отдельных случаях — и питьевого качества;
  • Наконец, никто не отменял пользования привозной водой. Как и в случае летнего водопровода, задача сводится к организации хранения достаточно большого количества воды и ее подаче в водопровод с избыточным напором.

Автополив своими руками: схемы + монтаж оборудования

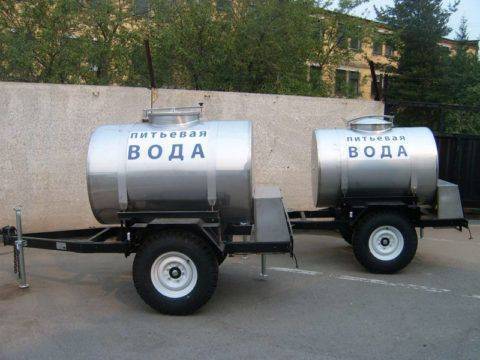

Цистерны для доставки питьевой воды

А есть ли у автоматической системы недостатки?

Идеальной системы орошения, увы, не существует. Определенные недостатки имеет и капельный полив, хотя по сравнению с большим количеством плюсов, они не так существенны. Водопровод может ломаться, что приведет не только к перебоям водоснабжения, но и полному отсутствию воды на участке.

Естественно, понадобится закупка материалов и оборудования, а это уже определенные расходы. Вся соль в том, что когда система автополива на даче обустраивается своими руками, вы уже экономите, чем если бы покупали готовый комплект.

Существуют три основных типа: капельное, дождевание и прикорневое. Каждый из них будет рассмотрен подробно.

Материалы для системы автополива “Жук”

Где взять воду для автополива

Самый идеальный вариант для полива – природный источник. Если рядом с вашим участком есть река или озеро, не пожалейте средств и проведите воду прямо оттуда. Это выразится в большой экономии в будущем.

При наличии скважины на участке вы тоже можете без проблем обустроить автополив. Но вода в скважине обычно очень прохладная, поэтому потребуется сначала заполнять ёмкость, в которой вода будет нагреваться в течение дня до комфортной для растений температуры.

Все зелёные насаждения любят дождевую воду. Она содержит массу необходимых для роста и развития микроэлементов.

Автополив своими руками: схемы + монтаж оборудованияФОТО: superdom.uaДля автополива можно использовать ёмкости, которые будут собирать дождевую воду с крыш дачных построек

В любом случае при наличии природного источника системе автополива потребуется комплекс фильтров: сначала грубой очистки, потом – тонкой. Использование источников без принудительной фильтрации является причиной быстрого засорения и забивания распылителей и капельниц.

Если в ваших планах – производить полив из ёмкости, то её заполнение тоже можно автоматизировать с помощью поплавковой системы, которая работает по принципу бачка унитаза. При заполнении бака поплавок поднимается и перекрывает источник.

Несколько советов по организации полива

Автополив своими руками: схемы + монтаж оборудования

Зная, как сделать автоматический полив на даче, необходимо соблюдать несколько правил, которые позволят сделать систему долговечной и максимально работоспособной.

Есть несколько простых советов:

Фильтры желательно проверять 2 раза в месяц в течение всего дачного сезона. Это позволит обеспечить стабильную работу системы, а также избежать загрязнения труб грязью, песком и илом. Это позволит предотвратить засор труб и дождевателей, и система окажется более долговечной.
Почва в местах, где установлены спринклеры, не должна оседать. Если грунт просело, его необходимо вовремя выравнивать

Важно правильно готовить систему к зимнему сезону. Когда вы собираетесь покинуть дачу, необходимо слить всю воду из оросительной системы, после чего датчик дождя отсоединяется и убирается в теплое помещение

Кроме того, необходимо демонтировать электромагнитные клапаны. Систему рекомендуется продуть воздухом под высоким давлением, чтобы избежать любых засоров.
Головки оросителей также нуждаются в постоянной проверке. Нужно следить, чтобы работали все отверстия, а если они засорились, все загрязнения аккуратно убираются мягкой кисточкой. Это позволит обеспечивать качественный полив и не допускать увеличенного давления в системе.
Важно не только постоянно следить за исправностью системы автоматического полива, но и правильно организовывать водоснабжение растений. Полив проводится по определенному графику, желательно выбрать для этого вечерние часы. Избыток воды вреден для корней растений: газон в норме поливается примерно раз в три дня, полив не должен проводиться реже одного раза в неделю. Воды должна смачивать грунт примерно на 30 см, повторный полив проводится после подсыхания земляного кома.
Если стоит дождливая погода, и в почве достаточно влаги систему необходимо отключить. Однако преимущество автоматической системы в том, что хозяевам необязательно проводить на даче много времени. Датчик дождя не допустит переувлажнения почвы, а когда погода вновь станет теплой, система вновь приступит к работе без участия человека.

​Больше информации можно узнать из видео.

Виды систем полива

Систем полива существует несколько типов:

  • капельные;
  • микрокапельные;
  • подпочвенные;
  • прикорневые;
  • дождевальные;
  • туманообразовательные.

Системы капельного и микрокапельного типа

Подобные поливальные системы прекрасно подходят для полива в условиях ограниченного запаса водяных ресурсов, для таких культур как:

  • отдельные породы деревьев;
  • ягодные кустарники;
  • тепличные и огородные растения;
  • культуры с глубокой корневой системой.

Общий порядок расположения капельных систем распределяется таким образом, чтобы водные магистрали проходили рядами вдоль посадок на минимальном расстоянии и максимально приближенно к корням насаждений.

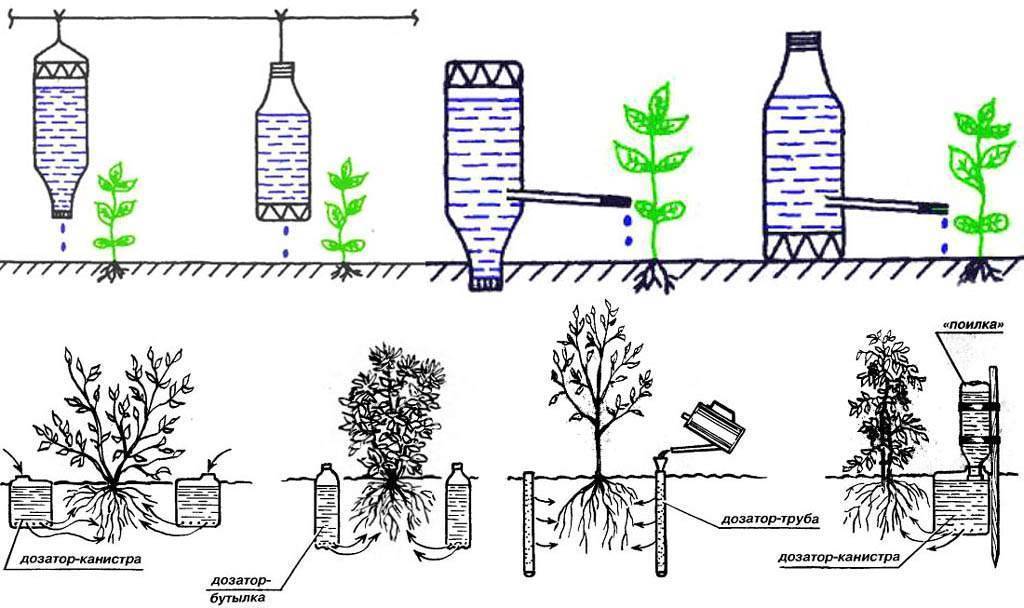

Подпочвенный и прикорневой метод

Подобная автоматическая система полива позволяет решить задачу с дозированным поливом определенных садовых и тепличных участков. Может работать как самотеком, так и при небольшом (от 0.2 до 0.8 атм.) давлении в трубной системе. Собственно говоря, можно обойтись и без насоса для полива. Достаточно запитать всю систему от бака с водой, который поднят над уровнем земли на 1.5–2 метра.

Прикорневой полив особенно актуален при ландшафтном проектировании поливальной системы. Решается сразу две задачи:

  1. Сохраняется общий дизайн придомовой территории.
  2. Полив деревьев по заранее спроектированному графику полива.

Дождевальные установки

Автоматический полив дождевального типа, оборудованный таймером, прекрасно вписывается в придомовую систему полива. Проливаются сразу большие площади с насаждениями.

Популярные статьи  Замазка для ламината: проводим реставрацию, используя фото инструкцию

Для равномерного увлажнения необходимо соблюдать расстановку распылителей. Радиус полива каждого распылителя должен перекрываться зоной увлажнения соседнего устройства. Таким образом, на всей территории пролива не останется сухих участков.

По правилам дождевального полива головки распылителей должны быть установлены в вершинах треугольников.

Системы туманообразования

Для многих плодовоовощных культур:

  • помидор;
  • огурцов;
  • грибов и прочих.

Жизненно необходим определенный уровень влажности воздуха. Это положительным образом сказывается на урожайности и минимизирует риски развития многих овощных заболеваний. Системы автоматического полива с туманообразованием успешно решают такие задачи. А также применяются для полива в тепличных условиях, когда требуется максимально предохранить листья насаждений от солнечных ожогов.

Все системы полива предназначены для регулярного и равномерного увлажнения почвы.

Монтаж главных и отводящих труб

Прежде чем сделать автополив на даче в местах прокладки подземного трубопровода вырезается и складируется плодородный слой. По окончании работ его надо вернуть обратно.

  1. Если планируется построить скрытый водопровод в местах прокладки магистральных и отводящих труб выкапываются траншеи на глубину 30–40см. Если намечается наземный трубопровод, то по ходу трассы выставляются подпорки под трубы.
  2. На дне траншеи раскладывается и выравнивается под уровень слой щебня. Он выполняет функцию основания и дренажной подушки.
  3. Раскладываются все необходимые фитинги и крепежные элементы.
  4. Монтаж систем автополива начинается с укладки магистральных трубопроводов.
  5. В местах ответвлений труба обрезается для установки тройников.
  6. К ним присоединяются отводящие трубы для дождевателей.
  7. На конце каждого отвода монтируется шарнирное колено, для регулировки высоты выдвижного опрыскивателя. Такие работы проводятся по всей длине магистрального водовода.
  8. В дождеватели монтируются форсунки.
  9. После прокладки трубопроводов к шарнирным соединениям устанавливаются спринклеры.
  10. Траншеи предварительно присыпают.
  11. Регулируя шарнирным коленом, сплинклеры выставляются вровень с поверхностью земли.
  12. Настала очередь установки электромагнитного клапана. Для правильного монтажа на поверхности клапана есть стрелка. Она указывает направление воды.
  13. Подключается магистральный водовод от клапана к насосу или к месту подачи воды.
  14. Устанавливается управляющий контроллер.
  15. Подается вода.
  16. Вся система проверятся на протечки и работоспособность.
  17. Если в ходе испытаний выявились протечки, они устраняются.
  18. После того как система заработала в нужном режиме, производится обратная засыпка траншей.
  19. Вынутый предварительно дерн укладывается на свои места.
  20. Снова подается вода, чтобы проверить и настроить работу систему автополива.

Выбор на участке места водозабора

Отмечаем на плане участка место водозабора. Это может быть отвод от водопровода, если подача будет происходить из него. Но этот источник живительно влаги можно использовать только в том случае, если в нем достаточное давление и, желательно, на протяжении всего времени суток. Дело в том, что рабочий диапазон большинства дождевателей 2–4 атм., а некоторым нужно 6 атм. Если давление меньше чем нужно выбранным оросителям, то они не будут работать. Существуют, конечно, модели, рассчитанные на 1 атм., но они менее эффективны, да и такой напор в подведенных трубах водопровода далеко не на всех участках есть. Нередко давление падает по мере возрастания объема забора влаги.

Автополив своими руками: схемы + монтаж оборудования

Место водозабора на плане

Автополив своими руками: схемы + монтаж оборудования

Установка насосной станции

Последний вариант даже предпочтительнее 2-х предыдущих. Вода в емкости будет сперва нагреваться, а потом уже поступать на полив. Резервуар станции или емкость пополнять можно из водопровода, скважины либо колодца. Их закачивающие насосы должны быть рассчитаны на соответствующий выбранному способ перемещения жидкости. Станция обязательно должна быть с гидроаккумулятором, а не накопительным баком. Место ее установки или емкости с насосами и будет точкой водозабора на плане участка. Его выбирают по следующим критериям:

  • площадь, занимаемая необходимым для работы станции или емкости с насосами оборудованием, должна быть достаточной для удобного монтажа и последующего обслуживания последнего;
  • возможность легкого и простого подвода необходимых коммуникаций – труб, электропроводки и кабелей управления.

Габариты необходимого оборудования зависят от параметров последнего, которые определяем ниже предлагаемым способом.

Критерии выбора системы автополива

Если планируется на приусадебном участке система автоматического полива своими руками, то сегодня есть возможность подобрать готовый поливочный комплекс. Для любителей совсем всё делать самому, можно разработать систему с нуля на базе контроллеров arduino или raspberry, но времени на проектировку и установку уйдет гораздо больше. Купить готовый комплект не проблема, важнее знать, что будет в него включено.

Это будет готовый комплекс «под ключ», или отдельные компоненты (таймер, датчики, манометр, термометр) будут приобретаться отдельно.

  1. Тип поливочной системы и мощность насоса для полива.
  2. Площадь полива.
  3. Типы растений и их количество.
  4. Удаленность от забора поливочной воды.

Автополив своими руками: схемы + монтаж оборудования

Принимая во внимание такие критерии выбора, можно ознакомиться с лучшими моделями поливных систем для огородников и садоводов

3. Нормы потребления воды травянистыми растениями

Очень важно понимать грань между обильным поливом и переливом, а также ни в ком случае не допускать недолива. Многие утверждают, что лучше поливать газон чаще, но на протяжении меньшего времени

Это суждение в корне неправильно и не принесет абсолютно никакой пользы. Напротив, коэффициент испарения при этом будет очень высоким, трава намокнет только поверхностно, а почва не успеет пропитаться до самых корней. Такие кратковременные души можно применять лишь для освежения участка и снижения температуры окружающей среды. Поэтому, лучше полить газон один раз, но в достаточном количестве. Рассчитать четкую норму потребления воды тем или иным участком практически невозможно. Можно лишь обобщить и сказать, что 1м2 земли нуждается в 15-20 л воды.

Автополив своими руками: схемы + монтаж оборудования
состава грунта

  • Легкие песчаные почвы быстро пропускают через себя любое количество влаги и не способны ее удерживать и накапливать в достаточном количестве. Причиной тому является их повышенная рыхлость. Таким почвам требуется большее количество воды, и нормы в таком случае составляют до 35 литров на квадратный метр. Зато такую почву очень трудно перелить. Вода может уходить довольно глубоко без вреда для коневой системы растений.
  • Глинистые почвы более тяжелые и плотные, они хорошо удерживают влагу и могут питать растения гораздо дольше. Такой газон можно поливать значительно реже и нормы потребления воды будут намного ниже. Поливая газон с таким видом почвы, следите, чтобы на поверхности не образовывались лужи. Вода может застаиваться довольно долго, особенно если почва уже напиталась и больше не способна впитывать воду. Неглубокая корневая система может подвергаться гниению. После высыхания избыточной влаги верхний слой земли уплотниться, образуется твердая корка, которая будет препятствовать поступлению кислорода к корням. Как только газон перестанет «дышать», трава начнет увядать. В таком случае нужно как можно быстро вспушить верхний слой почвы.

Автополив своими руками: схемы + монтаж оборудования

Рекомендованная норма воды зачастую определяется глубиной корневой системы и не есть обязательной. Вам не стоит строго ее придерживаться, если вы знаете, что корни вашего газона ушли вглубь на 25, а то и 30 см. В таком случае необходимо увеличивать количество воды, чтобы влага достала до самых глубоких корней. Просто ориентируйтесь, что 35-50 литров на метр квадратный увлажняют грунт на глубину до 10 см.

А теперь перейдем к ответу на логичный вопрос, который наверняка уже успел появиться у вас в голове – а как же собственно определить, сколько литров воды необходимо вылить именно на ваш участок, чтобы он пропитался влагой на глубину 10 см. Сделать это очень просто:

  • Приступая к очередному поливу, возьмите с собой часы или таймер и линейку;
  • В разных концах и посредине участка поставьте на землю пустую стеклянную банку;
  • Откройте воду и одновременно засеките время или включите таймер;
  • Наблюдайте за уровнем воды в банках. Когда он достигнет отметки 1,3 см можно утверждать, что газон получил около 10-15 литров воды на квадрат. При отметке в 2,5 см – около 20-25 литров. Для более точного определения количества жидкости, а заодно и для того, чтобы понять насколько равномерно происходит орошение, измерьте уровень воды во всех банках, сложите и разделите на их количество.
Популярные статьи  Как пристроить веранду к дому - варианты пристроек для различных домов, смотрите идеи и инструкции на фото

Автополив своими руками: схемы + монтаж оборудования

Для удобства можно заранее нанести на стенку банки отметку маркером, высота которой будет составлять заветные 10 см. По достижению жидкости установленной высоты, выключите таймер. Теперь вы точно знаете не только количество воды, необходимое для качественного полива вашего газона, но и время, в течение которого следует его осуществлять. В следующий раз банки уже не понадобятся.

Электрическая схема усовершенствованного автомата полива растений.

Автополив своими руками: схемы + монтаж оборудования

R1*, R3, R4 = 22,0
R2, R7 = 100k
R5 = 5,1
R6, R8 = 12k
R9, R10, R15, R21, R22 = 1k
R11 = 470k(Б,В)
R12 = 30k
R13 = 47k
R14 = 24k
R16 = 1,0M
R17* = 6,2M
R18-20 = 15k
SA1 = МТ-3
VD1 = ФД263
VD2, VD3, VD4 = КД510А
VD5 = АЛ307Б
VT1, VT2, VT3 = КТ3102
VT4 = КТ973Б

C1 = 0,22
C2, C4, C7 = 10,0
C3, C5, C6, C8 = 0,1
DD1,2 = К561ЛЕ5 (CD4001A)
FU1 = 3A
M1 = 12V 2,5-3A

Чтобы автоматом могла пользоваться любая дама, прочитав несколько строчек инструкции, схему пришлось существенно усовершенствовать.

Теперь для юстировки автомата достаточно вставить электроды датчика влажности почвы в горшок, почва которого уже требует полива, и установить резистор R11 в такое положение, при котором только-только начнёт мигать светодиод VD5. На этом настройка электронной части автомата может быть закончена. Шкала регулятора позволяет зафиксировать относительные значение влажности почвы на бумаге.

Как это работает?

Автополив своими руками: схемы + монтаж оборудования

При переключении переключателя SA1 в положение «Tuning», блокируется фотодатчик и схема запуска насоса, а также включается дополнительный генератор импульсов.

Импульсы измерительного генератора направляются через диод VD4 в то же самую измерительную цепь, которая управляет автоматом в рабочем режиме. Настройка производится по светодиодному индикатору VD5.

Для упрощения перехода в режим настройки, была изменена и схема «защитного» таймера за счёт добавления элемента DD1.3 и времязадающей цепи R5, C3.

Фото полива своими руками

Также рекомендуем просмотреть:

  • Мельница своими руками
  • Мотоблок своими руками
  • Калитка своими руками
  • Летний душ своими руками
  • Садовые фигуры своими руками
  • Качели своими руками
  • Туалет на даче своими руками
  • Садовые дорожки своими руками
  • Детская площадка своими руками
  • Веранда своими руками
  • Сарай своими руками
  • Пруд своими руками
  • Грядки своими руками
  • Курятник своими руками
  • Цветник своими руками
  • Септик своими руками
  • Фонтан своими руками
  • Поделки из покрышек своими руками
  • Погреб своими руками
  • Ловушка для мух своими руками
  • Вольер своими руками
  • Бассейн своими руками
  • Навес своими руками
  • Огород своими руками
  • Крыльцо своими руками
  • Тротуарная плитка своими руками
  • Коптильня своими руками
  • Детская кроватка своими руками
  • Мангал своими руками
  • Бочка своими руками
  • Гамак своими руками
  • Ландшафтный дизайн своими руками
  • Клумбы своими руками
  • Теплица своими руками
  • Альпийская горка своими руками
  • Сделать клетку своими руками
  • Как украсить двор своими руками
  • Поилка своими руками
  • Бытовка своими руками
  • Удочка своими руками

Разновидности систем автополива и принцип их работы

Спринклерный полив

Спринклерный – конструкция состоит из трубопровода, разведенного по участку с соответствующим интервалом и специальных устройств – спринклеров, которые через сопла разбрызгивают по участку мелкие капли воды. Метод является щадящим – не повреждает растения ударом струи воды, влага распределяется равномерно по всей поверхности участка маленькие капли воды освежают воздух и жара спадает.

Спринклерные системы в свою очередь разделяются на выдвижные и невыдвижные системы.

Выдвижной дождеватель

Подземный дождеватель — спринклер в нерабочее время находится под землей и выдвигается наружу только для выполнения своей работы. Такие системы бывают:

  • роторные;
  • веерные.

Роторные по конструкции подразделяются на регулируемые и нерегулируемые.

По конструкции все роторные оросители состоят из неподвижной нижней части и вращающейся головки-ротора. В нерегулируемых струя воды падает на лопасти и распыляется вокруг под заданным углом.

У регулируемых зону полива можно изменять от 40 до 360 градусов. Такие конструкции удобно устанавливать на краю площадки или вдоль дорожек.

Веерный выдвижной дождеватель не имеет подвижных головок. Вода вырывается из сопел. Но радиус распыления диаметром 3 – 4 метра маловат, но можно встретить опрыскиватель с радиусом до 6 метров. Регулирование площади производится за счет ограничителей.

Невыдвижной дождеватель

Невыдвижной дождеватель для орошения имеет несколько конструкций. Они постоянно находятся над уровнем земли, а иногда и поднимаются повыше ,чтобы при необходимости полить высокие растения. Данные дождеватели устанавливаются на специальных штативах.

Невыдвижные подразделяются на:

  • импульсные;
  • маятниковые;
  • круговые;
  • шланги-дождеватели.

Импульсные называются потому, что водичка подается отдельными дозами. Форсунка вертится по кругу или в заданном секторе. Напор воды постоянно меняется и за счет этого происходит равномерное увлажнение участка. Их радиус разбрызгивания достигает до двенадцати метров. Другое преимущество – они не боятся загрязнений.

Конструкция маятниковых дождевателей состоит из трубки с соплами, которая постоянно качается в диапазоне от 0 до 180 градусов. Их превосходство заключается в том, собственно что они делают прямоугольное пятнышко орошения. Ширина меняется углом качания, а длина изменением количества сопел находящихся в работе. Могут быть приподняты на специальном штативе.

Круговой разбрызгиватель для полива, как и роторный, состоит из недвижимой площадки и вращающейся головки с соплами. Радиус действия составляет от 3-х до 9 метров. Регулирование производится настройкой напора воды создаваемой насосом.

Перфорированный шланг-дождеватель – это шланг с “дырочками”, который размещается на месте, где планируется дождевание. Вода под напором вырывается из отверстий (перфорации) и производит полив. Радиус действия невелик и составляет от 1-го до 3 метров.

Капельный полив

Капельный – конструкция состоит из перфорированных шлангов или поливочных капельниц, размещенных на площадке для полива подключенных к водозаборному устройству. По шлагам небольшие порции водички капают прямиком на корни растений. Обеспечиваются оптимальные затраты воды и увлажнение почвы в нужных устройствах.

Преимущества такого полива состоят:

  1. Не требуется мощного насоса для создания давления воды. Достаточно перепада в 0,2 атмосферы. Возможно обходится без насоса, но с емкостью, приподнятой над землёй в 1,5-2,0 метра над землей. В этом случае вода будет течь самотеком.
  2. Такой способ полива экономичен так как вода поступает прямо к корням.

Расчет пропускной способности

Автополив своими руками: схемы + монтаж оборудования

Важно определиться, сколько оросителей сможет работать одновременно, для этого необходимо рассчитать пропускную способность трубопроводной системы. Для расчета можно использовать обычное 10-литровое ведро и шланг, диаметр которого составляет 3/4 дюйма, а длина – 1 метр

Вода открывается на полную мощность, и необходимо посчитать, за какой промежуток времени система сможет наполнить 10-литровое ведро. При этом нужно учитывать, что в дневное время напор в системе водопровода выше, чем в ночное, и это тоже повлияет на пропускную способность.

Каждые 15 метр – это дополнительная секунда к полученному значению. Используя эти данные и таблицу, приложенную к оросителю, можно посчитать, какое количество воды ему потребуется для работы.

По таблицам, приложенным к дождевателям, рассчитывается общее количество воды, которое потребуется для их одновременного использования. Если количество воды, которую дает точка водоразбора, недостаточно, количество оросителей придется сократить, либо можно постараться уменьшить расстояние от них до насосной станции. Это позволит увеличить давление в системе, и можно подключить всю желаемую технику. Очень часто план приходится переписывать несколько раз, чтобы найти оптимальное решение, подходящее под конкретные условия.

Предварительные расчеты

Какая площадь предназначается для автоматического полива? На участке высаживаются и произрастают различные растения, поэтому возникает резонный вопрос – а все ли они нуждаются в частом орошении? Ведь от этого напрямую зависят общие затраты на сооружение всей системы.

Именно поэтому необходимо составить подробную схему, в масштабе, и выделить зоны, предназначенные для искусственного полива.

  • Определяется разница по высотам на отдельных участках трассы.
  • Учитываются потери давления в трубопроводе в зависимости от его протяженности.
  • Рассчитывается Ду труб по каждой линии полива (если их несколько, и разбрызгиватели устанавливаются разного типа).

Только на основании этих данных выбирается соответствующее оборудование. Но это касается тех дачников, кто только еще думает обустраивать автономную систему подачи воды с помощью насосной станции. Как это сделать, можно прочитать здесь. Поэтому исходим из того, что она у нас всегда есть, и если полностью обеспечивает все наши потребности, то этого будет вполне достаточно и для полива.

Одно из условий качественного орошения – его равномерность. Поэтому все зоны, которые охватываются отдельными дождевателями, должны полностью перекрываться. Такие приспособления (спринклеры) бывают двух типов – статические и роторные.

Первые подходят для небольших участков, протяженностью до 5 м, и их цена начинается от 92 руб/шт. Эти пластиковые изделия работают по принципу фонтана, из которого бьет струя и орошает участок в определенном радиусе.

Вторые способны обработать более габаритные площади, так как имеют больший радиус действия за счет вращения вокруг оси. Стоят они дороже – от 740 руб/шт.

И вот здесь возникает вопрос – как лучше и дешевле сделать автополив? Купить статические дождеватели, но для большого участка их понадобится довольно много + трубы, которые к ним придется подводить. А это не только дополнительные затраты на материалы, но и определенные неудобства (слишком много шлангов на территории вряд ли устроят любого дачника). Поэтому каждый хозяин решает сам, что купить, сообразуясь с обстоятельствами. Как вариант – несколько одних, часть – других. Причем на каждой «нитке» ставятся только однотипные изделия!

Давление в магистрали. Это актуально для дачных участков с централизованным снабжением водой. Хватит ли напора, чтобы обеспечить эффективную работу дождевателей? Возможно, придется дополнительно устанавливать насос, повышающий давление.

Все спринклеры рассеивают жидкость по кругу, в зависимости от радиуса действия. Поэтому их располагают обязательно по угловым точкам выделенного участка, иначе эти места останутся неувлажненными. Кроме этого, каждый из образцов характеризуется радиусом орошения. Но поскольку давление по всей протяженности трубы постепенно понижается, самые последние на линии дождеватели будут обрабатывать участки несколько меньшие. Именно поэтому еще на составленной схеме территории предварительно определяются места расстановки оросителей.

Насос для автомата полива растений

Из вышеперечисленного все, кроме насоса, изготовим самостоятельно. Насос подойдет любой маломощный. Можно поискать в старых и сломанных струйных принтерах или купить в автозапчастях насос для стеклоомывателя, самый простой я нашел за 90 рублей.

Автополив своими руками: схемы + монтаж оборудования

Важно: прежде чем подключать насос к готовому устройству, проверьте его в работе. Автомобильный насос может выдать фонтан в несколько метров; дома такое «поливание» могут не понять и запретить на корню. Подберите опытным путем оптимальное напряжение

Автонасос рассчитан на питание от бортовой сети 12 В, на моем экземпляре достаточный напор появляется уже при напряжении 8…9 В. Насос от принтера напора в несколько метров не даст, но с ним другая проблема: в принтере он качал чернила, а они очень трудно отмываются, и такой насос аккуратнейшим образом необходимо будет промыть

Подберите опытным путем оптимальное напряжение. Автонасос рассчитан на питание от бортовой сети 12 В, на моем экземпляре достаточный напор появляется уже при напряжении 8…9 В. Насос от принтера напора в несколько метров не даст, но с ним другая проблема: в принтере он качал чернила, а они очень трудно отмываются, и такой насос аккуратнейшим образом необходимо будет промыть.

Пролог.

Пришло лето и тем из нас, кто собирается отправиться в путешествие, так или иначе придётся организовать полив цветов в отсутствие хозяина. Многократно проведённые эксперименты с передачей ключей хорошим людям почему-то плохо отражаются на здоровье цветов. Но, это и не удивительно. Кому под силу, на протяжении месяца или двух, каждые три-четыре дня посещать вашу квартиру и поливать цветы… за получение призрачного сувенира, привезённого из поездки.

Автополив своими руками: схемы + монтаж оборудования

Поиск готового автомата для полива растений в Интернете не увенчался успехом. Все эти автоматы, даже те, что стоят много больше 100$ при первом же пристальном рассмотрении перестают внушать доверие. Либо это просто убогие капиллярные системы, либо навороченные автоматы на микропроцессорах, но почему-то собранные в пластмассовых коробочках.

Автополив своими руками: схемы + монтаж оборудования

Что касается любительских конструкций, то я тоже просмотрел всё, что сумел найти в сети. К сожалению, мне не удалось найти ни одной конструкции заслуживающей внимания. Все они оказались больше похожими на плод воображения, перенесённый на бумагу. Одну из подобных схем я тоже «нарисовал» в голове, когда гулял по парку и обдумывал конструкцию. Я даже её смакетировал и подключил к датчикам.

Автомат отсчитывал заранее запрограммированное количество суток (ну как же без этого), отслеживал закат солнца, влажность почвы и управлял насосом.

Но, когда я стал подробно объяснять алгоритм работы этой схемы жене, то выяснилось, что машина должна уметь корректировать график полива не только в сторону опережения, но и в сторону отставания от графика, что полностью лишало смысла использование таймера. Собственно наличие суточного таймера в фабричных поливальных машинах и сбило меня поначалу с правильного пути.

И действительно. Если температура воздуха снизилась или возросла влажность, то поливать нужно реже, а если стало сухо и жарко, как в пекле, то чаще.

Получалось, что основным элементом автоматизации становится датчик влажности почвы, а вовсе не таймер. Но, почему же производители ширпотреба выбрали таймер? Может быть потому, что датчик влажности не смог обеспечить правильной оценки влажности почвы…

Поливальную машину я собирал по заданию супруги. Она же и предложила первоначальное техническое задание.

Системы GARDENA

Еще одна популярная, простая и надежная установка автополива Гардена.

  1. Можно выбрать готовый комплект с контроллером, полиэтиленовыми трубами и дождевателями.
  2. Автоматика настраиваемая.
  3. Датчики дождя автоматически отключают автополив.
  4. Разбрызгиватели.
  5. Электромагнитный клапан.
  6. Микрокомпьютер (пульт управления с контроллером).
  7. Датчики — температуры, ветра, осадков.
  8. Площадь орошения — до 380 м².

Вся система настраивается с учетом экологических особенностей орошаемого участка:

  1. Наличие влаголюбивых растений.
  2. По типу почвы.
  3. По возрасту кустов.
  4. По количеству насаждений.

Производитель: «Gardena», Германия

Есть и более скромные системы бюджетного сегмента.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Автополив своими руками: схемы + монтаж оборудования
Способы сверления отверстий в каленом металле
Сделал сверло из гвоздя – легко сверлит 5-миллиметровую сталь
