Коптильня холодного копчения своими руками: чертежи и варианты

Коптильня своими руками

Коптильня из газового баллона: пошаговая инструкция

Наверняка у запасливого хозяина найдется в закромах старый газовый баллон из-под кислорода, углекислого газа или пропана. Владея навыками работы с металлом, можно соорудить экономичный вариант коптильни холодного копчения из газового баллона.

Коптильня холодного копчения своими руками: чертежи и варианты

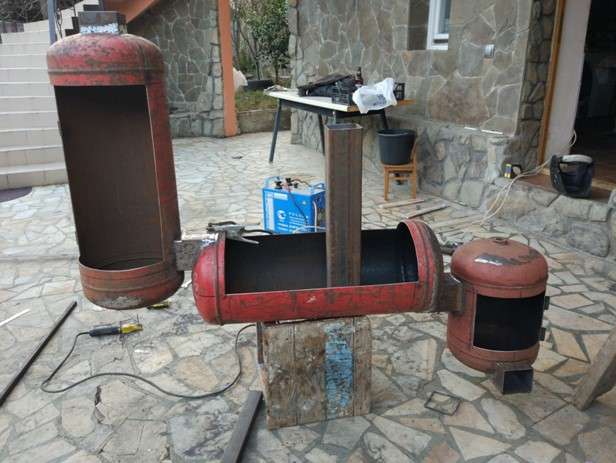

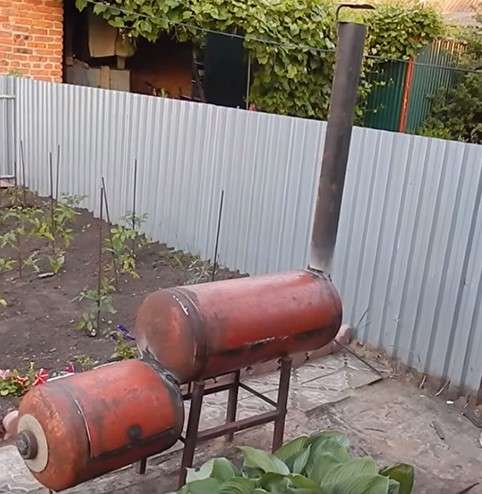

Универсальная конструкция из газовых баллонов

Понадобятся 2 газовых баллона — один побольше, другой меньших размеров, стальные трубы диаметром 80-100 мм, ручки для крышек, решетки, можно от барбекю. Для работы нужен инструмент: сварочный аппарат, приспособление для резки металла. Предварительно оборудуют место под коптильню и сваривают несущий каркас.

Кислородные или углекислотные емкости не представляют опасности. Достаточно стравить остатки газа. Баллон от пропана нужно подготовить: после освобождения от взрывоопасного вещества раскрутить вентиль и заполнить водой. Если металлическая колба старая, вентиль можно аккуратно спилить ножовкой. Чтобы избежать искр, поливают место реза водой.

Порядок проведения работ по изготовлению коптильни:

  1. Заполнить емкости водой, дать постоять 1-2 дня. Раствор слить
  2. Вырезать в торцах 2 баллонов отверстия для дымовой трубы.

Коптильня холодного копчения своими руками: чертежи и варианты

В емкости, предназначенной для сжигания опилок, пропилить отверстие под заслонку (произвольной формы). В баллоне для копчения вырезать отверстие под вытяжную трубу.

Коптильня холодного копчения своими руками: чертежи и варианты

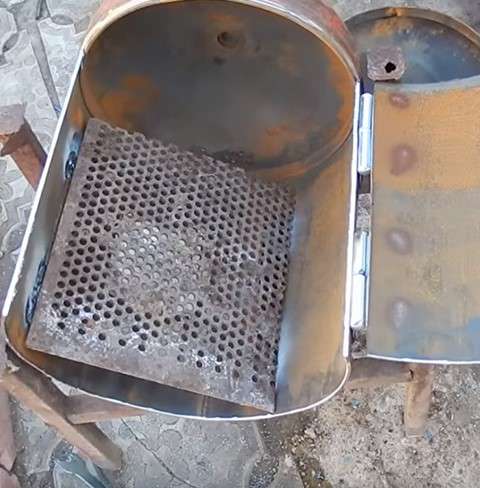

Проделать в корпусе несколько распилов под крышку, приварить петли и потом уже отрезать ее до конца. Установить ручки.

Коптильня холодного копчения своими руками: чертежи и варианты

Изготовить таким же способом крышку второго баллона.

Коптильня холодного копчения своими руками: чертежи и варианты

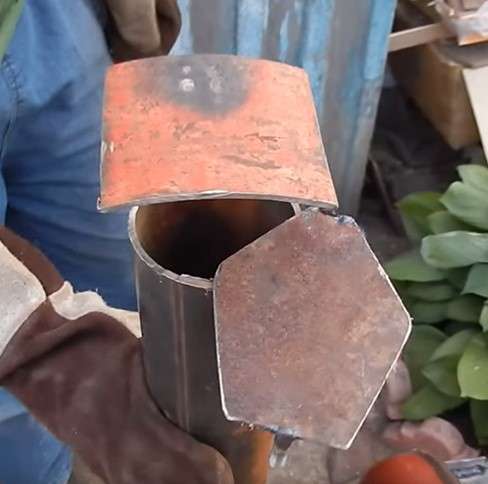

Вварить соединительную и вытяжную трубу. Установить заслонки.

Коптильня холодного копчения своими руками: чертежи и варианты

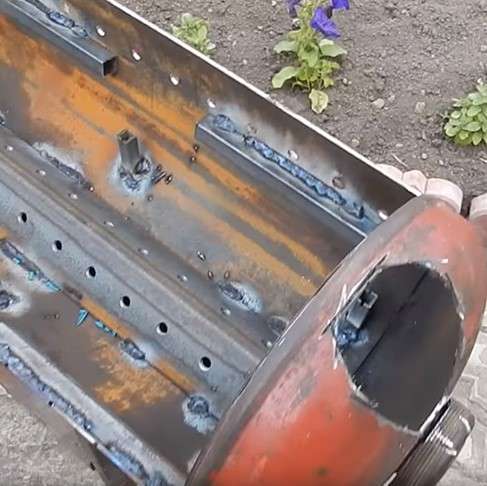

Внутри коптильной камеры закрепить опоры для решеток.
Оборудовать коптильню термометром, окрасить конструкцию в любой цвет по желанию.

Коптильня холодного копчения своими руками: чертежи и варианты

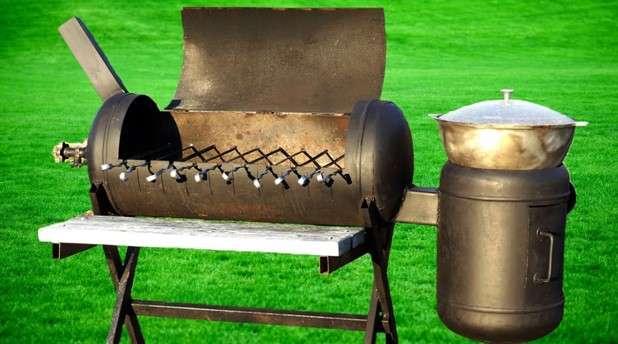

Изготовление коптильни из газовых баллонов

Такая коптильня универсальна. При некоторых доработках ее можно использовать как барбекю или мангал.

Советы по эксплуатации

Для того обеспечения высокого качества копчения, рекомендуется руководствоваться несколькими советами по эксплуатации коптильни.

Коптильня холодного копчения своими руками: чертежи и варианты
Свинина холодного копчения — деликатес, который не стыдно подать гостям к столу

  1. Огонь в топке должен гореть равномерно.
  2. Для получения насыщенного и приятного аромата готовых продуктов, используют щепу и стружку таких растений, как можжевельник, береза, ольха, ветки ягодных кустарников.
  3. Для того чтобы топливо не воспламенялось, его перед закладкой в печь слегка смачивают
  4. Если наземный дымоход сильно нагревается под лучами солнца, на трубы накидывают влажную мешковину или другую плотную ткань.

В строительстве коптильни холодного копчения нет ничего сложного. Широкий выбор материалов позволяет сделать себе временную помощницу в течение часа, а основательную — за несколько дней.

Принцип работы холодной коптильни

Поскольку разговор идет о холодном копчении, то важно осознавать, что выполняется не термическая обработка продукта, а его насыщение дымом, поэтому копчение должно происходить при температуре 30‒50˚C. Нужно добиться, чтобы окуривание и нагрев были равномерными – только в этом случае копчености получатся аппетитными (имеется в виду внешний вид) и вкусными

Многие слышали выражение «легкий дымок», но не понимали о чем идет речь, или же думали, что подразумевается негустой дым, но в нашем случае речь идет о дыме, в котором нет угарного газа. Добиться этого вполне реально, сделав дымоход таким образом, чтобы этот газ (с прочими вредными для здоровья человека веществами) выпадал в осадок, не доходя до коптильной камеры. После смешивания с воздухом и прохождения длинного пути по трубопроводу на выходе получается дым, подходящий по составу для правильного копчения. Попав в коптильную камеру, дым должен на некоторое время в ней задержаться и напитать продукты, иначе от него будет мало толку.

Еще одним немаловажным фактором является правильная подготовка продуктов. Если кто-то думает, что достаточно поместить в камеру мясо или рыбу, а затем растопить печь и немного подождать, то поспешим вас разочаровать. Порядок действий будет таковым:

Нам понадобится насыщенный раствор соли, называемый в народе тузлук. Приготовить его не составит труда: соль насыпается в емкость и размешивается до тех пор, пока не перестанет растворяться. Соли идет порядка 38–40 г на 1 л воды. Та соль, что осталась на дне, нам не нужна – ее можете использовать по своему усмотрению. Теперь приступим к засолке продуктов. Мелкую рыбешку потребуется продержать в растворе 3 суток. Более крупную рыбу или молодую свинину – до 4 суток. Более жесткое говяжье мясо (а также мясо дикого кабана или медведя) необходимо просаливать 5 суток. После процесса засолки приступаем к отмачиванию мяса. Продолжительность отмачивания может доходить до 24 часов, но здесь опять же необходимо учитывать тип и объем продукта, готовящегося к копчению. Например, чтобы отмочить среднего размера рыбу потребуется порядка 6 часов, тогда как свиной окорок будет отмокать в 2 раза дольше. Но это время приблизительное, и чтобы не вымочить мясо больше, чем нужно, его нужно проверять. Способ очень простой: надавить на отмачиваемый продукт пальцем, и как только он начнет легко вдавливаться в мякоть, то процесс отмачивания нужно сразу же прекратить. Теперь продукт необходимо провялить. Для этого надо дать воде стечь с мяса, а если ждать нет времени, то можно все заготовки протереть вафельным полотенцем. Бумажные полотенца для этой цели лучше не использовать. Продукты нужно поместить в вентилируемую клетку (или ящик) и защитить от мух, обернув марлей с мелкими ячейками

Важно помнить, что тепловой обработки продукта не будет, а коптильня для опарышей, это как для человека парная – в общем, эта гадость не уничтожается в процессе обработки. Несколько дней уйдет на то, чтобы мясо провялилось

Многие прекрасно знают, что такое вяленая рыба (особенно под пиво), поэтому не будет затруднений определить, когда продукт станет пригодным для дальнейшей обработки. Теперь все заготовки развешиваются на вешалки внутри коптильной камеры. Продукты готовы к копчению.

Популярные статьи  Сборка душевой кабины своими руками: пошаговая инструкция

Камерные коптильни

Такие коптильни — в каком-то смысле «гибрид» двух вышеупомянутых видов. Если тоннельную коптильню нужной длины, обустроенную на уклоне (10-30°), дополнить шахтой, диаметр которой около 1 м, а высота 1,5-2 м, получится как раз классическая камерная коптильня. Дистиллятором дыма в ней будет служить длинный тоннель, а дополнит его глухой низ шахты, работающий как расширительная камера, усиливающая осаждение вредных дымных компонентов.

Современные промышленные коптильни строятся как раз по камерному типу. Но они, конечно, более компактны, благодаря обустройству специальными подготовительными установками для воздуха, а также электродистилляторами дыма.

Холодное копчение мяса, рыбы, сала с дымком в домашних условиях

Для приготовления продуктов холодного копчения в городской квартире понадобится дымогенератор. Рекомендуется использовать аппарат не самодельный, а заводской. Нет никаких сложностей в его приобретении, так как предлагается он повсеместно в специализированных магазинах для рыбаков и охотников, в отделах товаров для туризма.

После покупки дымогенератора единственная сложность будет заключаться в присоединении его к емкости, выбранной в качестве коптильной камеры. Место подключения аппарата к кастрюле или бачку должно быть герметичным.

Емкость коптильни должна закрываться крышкой, в которую впаяна короткая трубка. Для отвода дыма используют любой подходящий шланг (от резиновой грелки, какого-либо оборудования) или трубку из негорючего материала.

Если нет металлической емкости, подойдет большая картонная коробка. Ее оборудовать намного проще, а качество копчения не пострадает. Желательно поискать коробку размером 40х60х40 см. К ней подходят большинство противней от духовых шкафов стандартных размеров. Противень устанавливается на дно коробки и предназначается для собирания капель жира во время копчения.

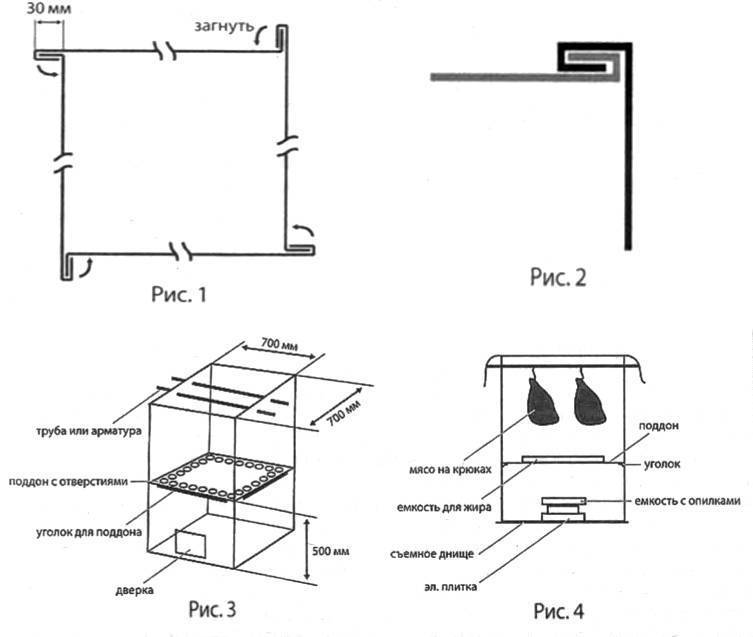

Собираем конструкцию из коробки для дома

  1. Нужно позаботиться об устойчивости этой хлипкой дымовой камеры, так как во время сеанса копчения картон будет впитывать влагу и может деформироваться.

Поэтому с двух сторон коробку подпирают тем, чем удобно: брусками, стопками книг, другими коробками.

  1. В верхней стенке дымовой камеры вырезают отверстие, в которое вставляют пластиковую трубу диаметром 50 мм или трубку, свернутую из картона. Так получают вполне функциональный дымоотвод.
  2. Берут металлические стержни и протыкают ими коробку насквозь. К этим пруткам подвешивают продукты.
  3. Рядом с коробкой ставят дымогенератор, находят место, где наиболее удобно подключить его к коптильной камере. Вырезают в стенке коробки круг, сечение которого должно соответствовать сечению трубки дымогенератора.
  4. Герметизируют коробку с помощью скотча.
  5. Насыпают щепу, включают аппарат.

Справка! Судя по отзывам, такая коптильня превосходно справляется со своей задачей. Отводить дым можно на улицу или в систему вентиляции.

Круглый, цилиндрический мангал для кухни

Можно переоборудовать в коптильню мантоварку или скороварку. С мантоваркой будет проще, так как в ней уже имеются съемные диски (3–4 шт.) с отверстиями. На дно такой кастрюли нужно поставить круглую металлическую решетку, которая продается для кухонных микроволновок или используется в качестве подставки под горячее. На эту решетку ставят тарелку подходящего размера для сбора жира.

Фото 2. Скороварка, в которой установлена решетка и тарелка — отличный круглый аппарат для копчения на кухне.

Далее устанавливают диски с отверстиями, на каждый из которых выкладывают кусочки приготовленных для копчения продуктов. На дно коптильни насыпают стружку.

В мантоварке всегда имеются зазоры между крышкой, основанием и нижней частью, так как это полностью сборная конструкция. Через эти щели будет выходить дым. Чтобы этого не происходило, поступают следующим образом: после загрузки продуктов для копчения нижние зазоры обмазывают пресным тестом.

Ставят мантоварку на огонь и ждут начала тления стружек. Как только пойдет дым, кастрюлю закрывают крышкой и верхнюю щель также обмазывают тестом. Остается только дождаться завершения копчения.

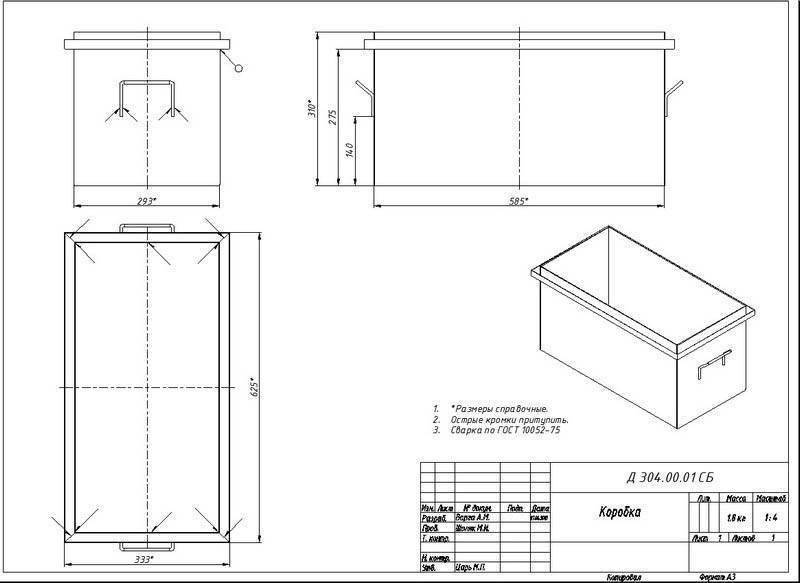

Коптильня своими руками: размеры и чертежи

Как уже говорилось, различают два вида копчения, для каждого из которых используется устройство определенной конструкции. Они будут отличаться между собой не только видом, но и размерами и спецификой постройки.

Коптильня холодного копчения своими руками: чертежи и вариантыКоптильня холодного копчения своими руками: чертежи и вариантыКоптильня холодного копчения своими руками: чертежи и вариантыКоптильня холодного копчения своими руками: чертежи и варианты

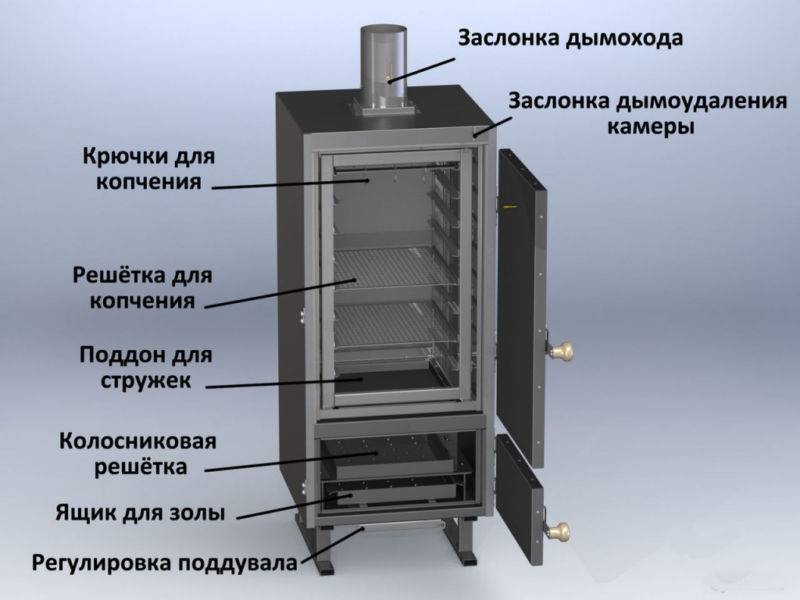

Коптильня горячего копчения

Ввиду того, что во время приготовления деликатеса используется щепа, то конструкция данной коптильни имеет свои особенности:

  • расположение топки под коптильный ящик;
  • плотно закрытая камера для копчения;
  • наличие гидрозатвора на коптильном устройстве;
  • съемные решетки или прутья на нескольких уровнях;
  • поддон для сбора сока и жира, который можно снять и помыть.

Коптильня холодного копчения своими руками: чертежи и варианты

По виду коптильня напоминает удлиненный вверх бак, который может быть разных размеров, как видно на чертежах предложенных ниже.

Коптильня холодного копчения своими руками: чертежи и варианты

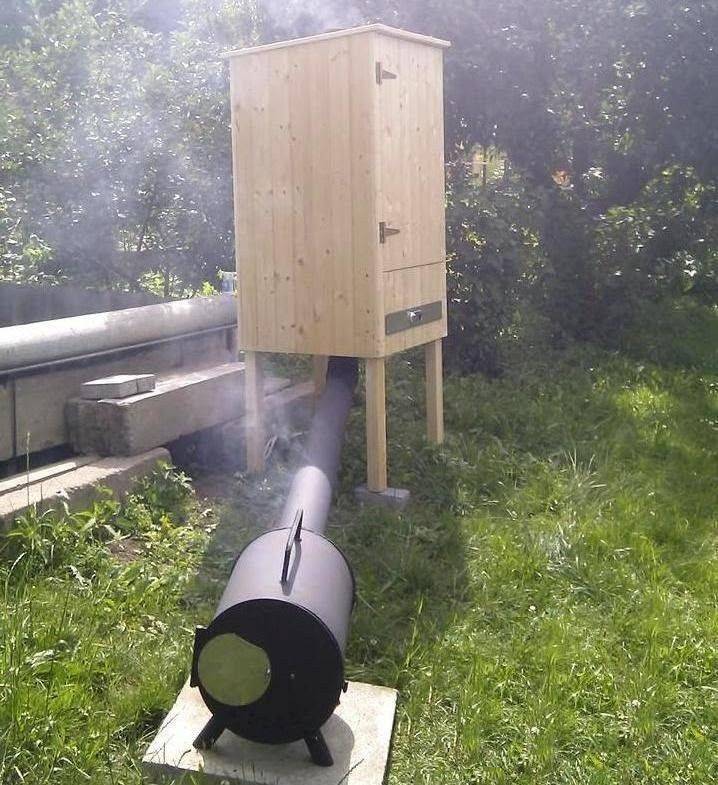

Холодная коптильня

Данное устройство имеет протяженный дымоход, — это главное отличие от предыдущей модели. На рисунке можно увидеть традиционную коптильню для данного вида копчения. По размерам она может быть различной, один из вариантов с размерами предложен на фото.

Коптильня холодного копчения своими руками: чертежи и варианты

Как мы видим, холодная коптильня состоит из трех частей – топочной части, камеры для копчения и самого дымохода, который соединяет эти две части между собой.

Коптильня холодного копчения своими руками: чертежи и варианты

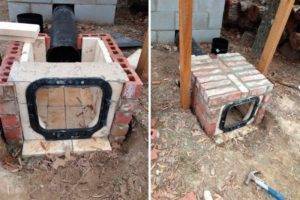

Сделать топку можно либо из кирпича, либо из металла, у которой должен присутствовать хорошо очищаемый зольник, так как за весь период копчения будет длиться несколько дней и золу придется убирать несколько раз.

Коптильня холодного копчения своими руками: чертежи и варианты

Коптильня холодного копчения своими руками: чертежи и варианты

В данном случае распределение дымка идет либо в дымоход, либо на улицу.

Коптильня холодного копчения своими руками: чертежи и вариантыКоптильня холодного копчения своими руками: чертежи и вариантыКоптильня холодного копчения своими руками: чертежи и вариантыКоптильня холодного копчения своими руками: чертежи и вариантыКоптильня холодного копчения своими руками: чертежи и варианты

Коптильня шахтная или вертикальная

Это конструкция не требует под себя какого-то особенного места (ни по площади, ни по иным критериям). Она проста и нетрудоемка. Визуально представляет из себя некий шалаш конической формы, внутри которого на определенной высоте подвешены куски рыбы или мяса. Внизу сооружения горит очаг, и поддерживается температура + 25° С, а также влажность в 65%.

Наряду с достоинствами, вертикальная (шахтная) коптильня обладает рядом достаточно серьезных недостатков. Она:

  • не допускает полной готовности продукта методом окуривания;
  • делает невозможным копчение сразу 2-мя способами;
  • позволяет регулировать дымообразование лишь на очень ограниченной площади;
  • затрудняет оседание вредных компонентов коптильного дыма;
  • допускает распространение вредной «кислой зоны» на коптящиеся продукты, делая их более токсичными;
  • не препятствует нарастанию вредных ПАУ (полициклических ароматических углеводородов) при превышении температуры и влажности поступающего воздуха.
Популярные статьи  Как прочистить дымоход своими руками: выбираем, чем лучше и подходящий способ

Походный вариант

Для изготовления походной коптильни понадобятся деревянные прутья, полиэтиленовая пленка и веревки либо проволока для крепления мяса либо рыбы. Сначала в небольшой яме разводят костер и дают ему прогореть, чтобы образовались угли.

Плюсами данной конструкции являются простота и скорость ее возведения, отсутствие необходимости в каких-либо стройматериалах, а также возможность наблюдать за ходом процесса.  Минусы – необходимость контроля очага, чтобы не допустить возгорания веток, а также постоянная потребность в горячих углях и зеленых ветках на протяжении процесса копчения.

Коптильня из пеноблоков своими руками

Коптильня из пеноблоков, кирпича или бетонных блоков — красивое и надежное сооружение. Строительство этой помощницы займет немало времени и потребует финансовых вложений. Дымовую камеру можно оформить так, что она станет украшением приусадебного участка. Но и без дополнительного декора основательные постройки с лаконичной кирпичной кладкой смотрятся эффектно и презентабельно.

Для строительства коптильни потребуется большой перечень материалов.

  1. Основной строительный материал: пеноблоки, кирпич, пустотелые бетонные блоки.
  2. Силикатный кирпич для устройства топки.
  3. Дверца для топки.
  4. Дверца для поддувала.
  5. Колосник.
  6. Решетки для камеры.
  7. Поддон для сбора жира.
  8. Брус сечением 60х60 мм для монтажа стропильной системы.
  9. Рейки 20х30 мм для устройства обрешетки кровли.
  10. Доски 20х100 для монтажа кровли.
  11. Материал для облицовки крыши: профнастил, ондулин, металлочерепица. шифер.
  12. Портландцемент М400.
  13. Песок.
  14. Гравий.
  15. Металлическая труба сечением 80 мм или 100 мм для устройства дымохода в коптильной камере.
  16. Дверь с коробкой

Для выполнения работ потребуются инструменты:

  • лопаты совковая и штыковая;
  • для распиловки древесины: ножовка или циркулярная пила;
  • шуруповерт;
  • рулетка;
  • колышки и веревка;
  • пузырьковый уровень длиной не менее 80 см;
  • мастерок;
  • емкость или бетоносмеситель для замешивания раствора;
  • ведра.

На подготовительном этапе выбирают проект коптильни холодного копчения. Определяются с размерами дымовой камеры и видом фундамента. Пеноблок — легкий строительный материал, поэтому мощного основания не потребуется. Коптильню можно установить на любом из следующих видов фундаментов:

  • плитный;
  • мелкозаглубленный ленточный;
  • столбчатый.

В предложенном ниже проекте используется плитное основание. Дымовую камеру рекомендуется располагать выше топки и на расстоянии 2,5–3 м от нее.

Этапы строительства

Шаг 1. Разметка. Колышками отмечают размеры фундамента. Основание по длине и ширине должно на 10–15 см превышать габариты коптильни, которые высчитывают, исходя из параметров выбранного строительного материала.

Разметка и фундамент — основа всех основ

Шаг 2. Выемка грунта. В пределах выполненной разметки снимают верхний слой грунта и выкапывают котлован глубиной 35–40 см. Дно и стенки ямы должны быть ровными.

Шаг 3. Отсыпка под фундамент. На дно котлована насыпают 5 см слой песка, выравнивают его и утрамбовывают. После чего насыпают 7–10 см гравия средней фракции и уплотняют этот слой.

Шаг 4. Армирование плиты. Из прутков арматуры связывают сетку с ячеей 20х20 см. Укладывают ее на гравий.

Заливка фундамента

Шаг 5. Монтаж опалубки. Из подходящего пиломатериала собирают щиты высотой 30–35 см и придают им вертикальной положение с помощью укосин из деревянных брусков.

Шаг 6. Приготовление бетона. Из цемента, песка и гравия замешивают раствор. Оптимальные пропорции цемента и песка — 1:3. Наполнитель (гравий) должен составлять не менее 30% от общего объема смеси.

Шаг 7. Заливка фундамента. Бетон послойно заливают в опалубку. Уплотняют раствор, протыкая его прутком арматуры. Эта процедура помогает выйти воздуху. Последний (верхний) слой раствора выравнивают с помощью правила. Если его нет, можно использовать длинную доску с ровными торцами.

Кладка стен

Шаг 8. Демонтаж опалубки.

Шаг 9. Кладка стен коптильни. Дымовая камера — небольшого размера домик, поэтому первый ряд кладки должен представлять собой прямоугольник с проемом для установки двери. Все дальнейшие ряды являются наращиванием первого. На уровне 2-го ряда в одну из стен вмуровывают отрезок трубы, который будет является выходом к дымоходу.

Шаг 10. Монтаж стропильной системы. Крыша коптильни может быть плоской, односкатной под углом 4–5°, двухскатной. Выбирают любой понравившийся вариант.

Установка крыши

Шаг 11. Обшивка стропильной системы досками. Предусматривают отверстие для трубы-дымоотвода.

Шаг 12. Монтаж обрешетки, которая призвана обеспечить вентиляционный зазор между досками кровли и облицовочным материалом крыши.

Шаг 13. Монтаж кровельного материала.

Шаг 14. Установка дымоотвода.

Шаг 15. Монтаж дверной коробки.

Шаг 16. Установка двери.

Шаг 17. Оборудование коптильни решетками и крючками. Очаг выкладывают из кирпичей. Он должен быть оборудован зольной камерой с колосником и двумя дверцами: поддувальной и топочной. В верхней части одной из стен топки устанавливают металлическую трубу.

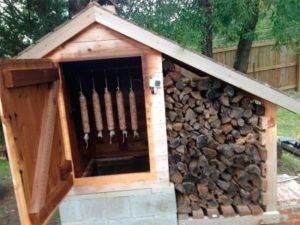

Готовое сооружение

Дымоход монтируют из металлических или бетонных труб. Если топка расположена ниже камеры, можно выложить кирпичный дымоход.

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Все подготовительные работы можно объединить в три этапа:

  1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

    Работать с баллоном можно только после того, как из него полностью удален газ

  2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
  3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.
Популярные статьи  Изготовление садовой мебели – кресла для веранды или террасы своими руками: пошаговая инструкция с фото

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.

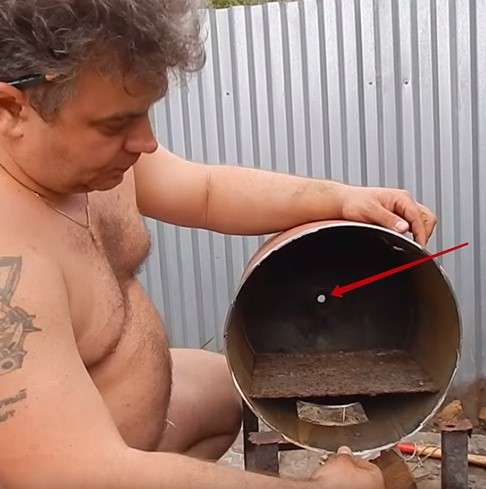

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли

Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.

Требования к месту строительства печи

Кирпичная коптильня устанавливается на улице стационарно, и переместить ее на другое место не получится. Поэтому к выбору месторасположения коптильни стоит отнестись с полной ответственностью. Оно должно быть не только удобным в эксплуатации (желательно, чтобы коптильня находилась не слишком далеко от жилой постройки, чтобы удобно было ходить за водой, продуктами), но и соответствовать определенным нормам и правилам.

Место для размещения коптильни выбирается таким образом, чтобы в жилое здание не попадал дым. Также стоит побеспокоиться, чтобы дым не вредил деревьям и другим насаждениям на участке, и не мешал соседям.

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

Простейший прибор для горячего копчения продуктов

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, дымогенераторная и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Цены на дымогенераторы

дымогенераторы

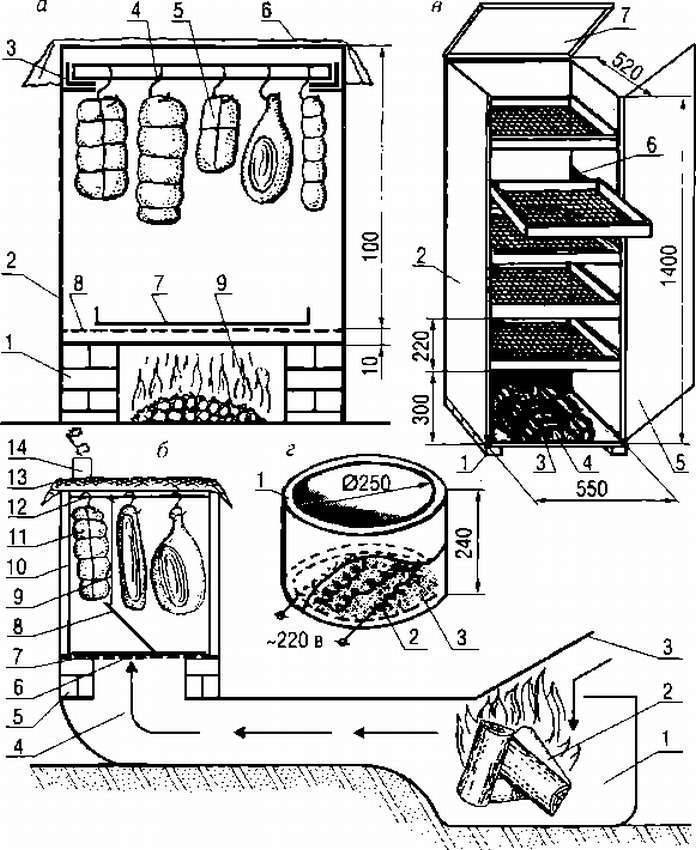

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

Типовая схема коптильни для холодного копчения

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев — вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Коптильня холодного копчения своими руками: чертежи и варианты
Собчак – последние новости
Дом Ксении Собчак — где живет ведущая программы «Осторожно Собчак!»
