Подготовка

Какую бы конструкцию мы для себя не выбрали, а все в любом случае начнется с того, что баллон нужно избавить от остатков газа и разрезать в соответствии с чертежами.

Итак, берем обычный 50 литровый баллон из-под горючего газа пропана, и смотрим на объект уже не с позиции его применения по прямому назначению, а с оценкой того, что и как из него может получиться в процессе вмешательства в его структуру болгарки, сверл, сварочного аппарата и прочих инструментов. И, конечно же, первоочередной задачей является избавление от остатков газа, находящихся в баллоне.

Не стоит доверять людям, которые говорят, что баллон пуст. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разорвать эту металлическую оболочку на части, попутно причинив незадачливому создателю мангалов массу увечий. А потому, все же, отвинчиваем кран полностью. На старом баллоне штуцер может отказаться прокручиваться наотрез, а потому придется срывать «прикипевший» металл подручными средствами. Самое первое, что можно сделать, это попытаться сорвать его одновременно налегая на рожковый разводной ключ и постукивая вдобавок по свободному месту его рукоятки молотком.

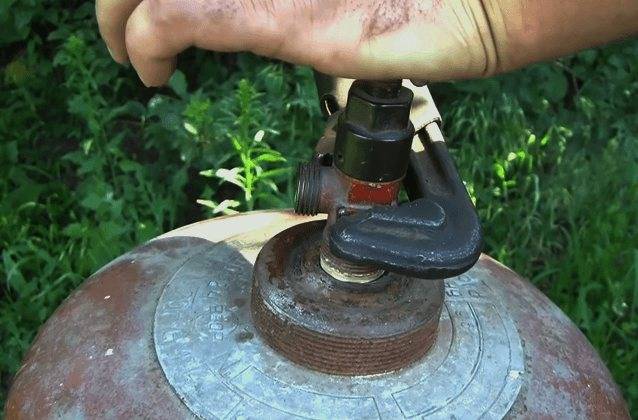

Если это не помогло, следует прибегнуть к помощи теперь уже разводного водопроводного ключа, на более длинные сведенные рукояти которого можно одеть в качестве рычага длинную металлическую трубу.

Перед таким усилием никакая резьба не устоит, главное закрепить баллон, чтобы он не проворачивался вместе с ключом, посредством упорного уголка.

Также для того, чтобы отвинчивание пошло более гладко, можно смочить место, где резьба крана соприкасается с баллоном, «ВэДэшкой», подождав после часика два и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она без остатка вытолкнула все горючие газы из баллона. Проделав такую манипуляцию можно быть на 100% уверенным, что в процессе резки вы не улетите на вашем потенциальном мангале на Луну.

Как только емкость наполнена, воду сливать сразу не рекомендуется. Вместо этого следует ввинтить кран на место и приступить к разметке корпуса.

Делается это следующим образом. С одной из сторон баллона уже имеется заводской продольный шов, который в данном случае будет служить нам своеобразным маяком. Замерив полную длину окружности делим ее пополам и ставим отметки на половине ее, то есть на противоположной маяку стороне. После отмеряем от нее еще 8 см в сторону маяка, это и будет отметка, по которой следует отмечать крышку емкости. 8 см мы добавляем затем, чтобы емкость была более глубокой, могла вместить больше углей, а мясо не подгорать на малой высоте.

После этого можно брать болгарку и вырезать ту часть корпуса баллона, которая отныне превратится в своеобразную крышку мангала

При этом стоит обратить внимание, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе можно повредить внутреннее стальное кольцо, которым скрепляется конструкция. Край кольца будет необходим, чтобы держать крышку навесу, то есть, чтобы та не проваливалась вовнутрь мангала. На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас

Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости

На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас. Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости.

Теперь можно удалить штуцер, обрезов его вровень с корпусом.

После можно при помощи шлифовального круга зачистить место от заусенцев.

Далее порядок работы будет зависеть от того, каков будет функционал мангала. В частности, можно расширить его функциональность до уровня коптильни, о чем мы поговорим по завершении обзора разнообразных моделей простых мангалов.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

  • следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
  • не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
  • в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
  • не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
  • не ставьте конструкцию близко к легковоспламеняющимся предметам;
  • не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Мангал из газового баллона своими руками по шагам

Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.

Подготовка баллона

Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.

Удаление конденсата

Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.

При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.

После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.

При необходимости можно повторить закачку воздуха.

Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.

Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

Разрезка баллона

Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба

Популярные статьи  Сборка душевой кабины своими руками: пошаговая инструкция

Крепление крышки и других элементов

После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.

Приваривают необходимые детали на зачищенный до чистого металла баллон.

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

Какие бывают баллоны, и какой выбрать

Пропановые

Самые популярные – цилиндрические пропановые сосуды бывают самых разнообразных размеров. Используются для приготовления пищи и в строительстве.

Для изготовления жаровни подходят несколько типоразмеров:

  • объем — 27-65 л,
  • диаметр — 300, 376 мм;
  • длина – 0,6-1 м.
  • толщина стенки — 2,5-3,5 мм.

Самый ходовой – емкостью 50л имеет диаметр 300, длину 970 мм. Для изготовления портативной шашлычницы берут 27л баллон того же диаметра длиной 600 мм.

Устройство пропанового баллона

Кислородные

Кислородные емкости сразу можно узнать по голубому цвету, в который окрашен корпус, а также маркировке «Кислород». Наибольшее распространение при газовой сварке и резке получили емкости вместимостью 40 л. Кислородные баллоны имеют толщину стенки 5-7 мм и сравнительно небольшой диаметр — 219 мм при значительной длине.

Толщина стенки положительно влияет на приготовление блюда, а вот функционал неглубокой жаровни немного ограничен.

Из кислородного баллона получится отличная открытая шашлычница, которая быстро обжарит продукты до румяной корочки. Запекать стейки на решетке в закрытом приспособлении тоже получится. А вот для целой курицы или крупного куска мяса места под крышкой будет недостаточно.

Для изготовления барбекюшницы больше всего подходят 20-ти и 25-литровые емкости. Длина корпуса- 0,73 и 0,9 м соответственно.

Автомобильные

Автомобильные баллоны, установленные в ГБО автомобиля, по конструкции несколько отличаются от бытовых газовых. Они не имеют сварных швов.

У метановых вентиль традиционно размещен на торце. У пропанобутановых емкостей горловина находится на боковой поверхности. Это идеальное место для установки круглого термодатчика. Самый ходовой — 27 л баллон диаметром 376 мм.

Из-под фреона

Большинство фреоновых баллонов – одноразовые, поэтому найти их не сложно. Высота от 30 до 40, диаметр 24,5 см. Толщина стенок всего 1-1,5 мм – это маловато для нашей задачи. Один круговой сварной шов проходит посредине корпуса.

Если вы все же решите сделать компактный портативный мангал, печку или коптильню из фреонового баллона – ищите оранжевый с маркировкой «404». Он самый толстостенный — 2 мм. Еще есть баллоны для сбора и утилизации фреона с толщиной стенки 2,8 мм, но ими не разбрасываются.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва. Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по этой ссылке.

Далее, нужно вернуться к первой ориентировочной линии, от нее делаем отступ в 10 см. Это расстояние необходимо для того, чтобы разместить на поверхности гриля крышку.

Плюсы и минусы мангала из газового баллона

Основные плюсы, на которые ориентируются мастера, решившие сделать подобную конструкцию:

  • невысокая стоимость при достойном качестве материала;
  • возможность одновременного приготовления большого количества продуктов;
  • разнообразие способов готовки;
  • долговечность.
Популярные статьи  Фильтр для воды своими руками: пошаговые инструкции

Минусы:

необходима осторожность при изготовлении шашлычницы;
значительный объем работ;
громоздкость и большой вес конструкции,что затрудняет перемещение;
неравномерность прожарки продуктов;
значительный расход угля;
не слишком привлекательный внешний вид после нескольких использований.

Несмотря на множество минусов, плюсы все же перевешивают, что подтверждается появлением всё новых разновидностей мангалов из баллонов на просторах страны.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

  1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
  2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

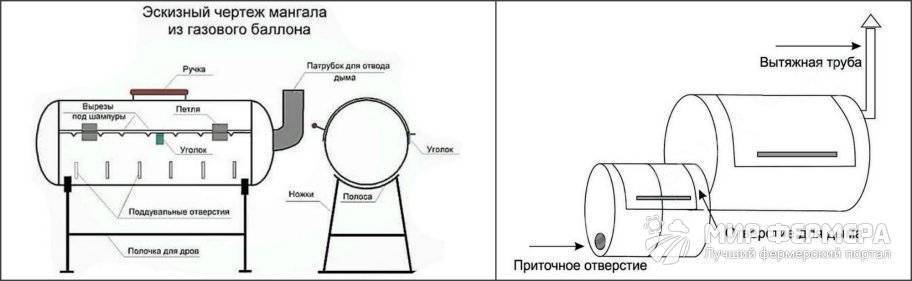

Чертежи и схемы мангалов из баллона

Достаточно простое сооружение не потребует детального проекта, но небольшой чертеж придется нарисовать. При разработке чертежа учитывают:

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

  • внешнее и техническое состояние емкости;
  • габариты;
  • параметры, место расположения отверстий;
  • размеры шампуров;
  • тип будущего мангала;
  • предполагаемую отделку;
  • дополнительные элементы (крючки, стопоры, ручки, складной столик, другое).

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

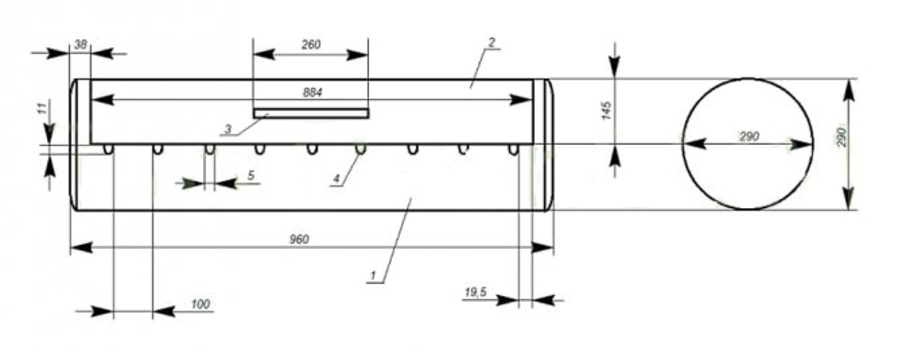

Разметка 50 литрового баллона Такая схема поможет определить количество требуемых материалов, распланировать подсоединение отдельных компонентов. Чтобы исключить оплошность в дальнейшей работе, не стоит пренебрегать этим этапом.

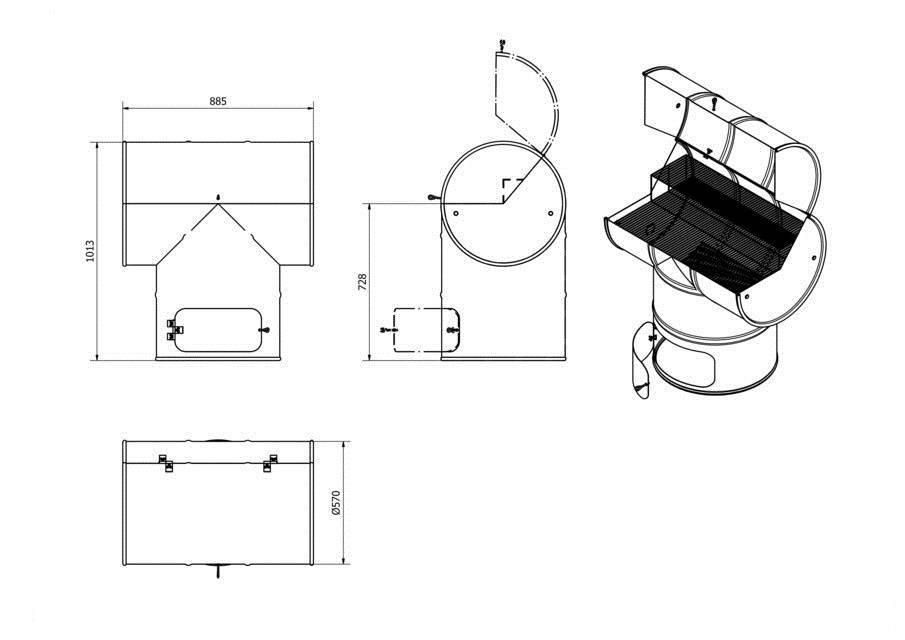

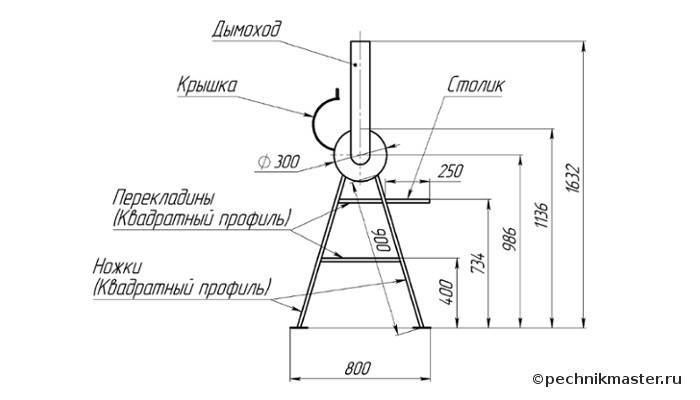

Ниже можно посмотреть чертежи с размерами наиболее популярных конструкций.

Места под шампура и гриль-сетки для барбекю

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

  • простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
  • функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
  • прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
  • удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;
  • многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

    Фото: мангал в виде торпеды

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Тематические статьи:

  • Самодельный мангал из металла
  • Вертикальный мангал для шашлыка

Недостатки

К минусам использования такого изделия относятся:

  1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
  2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
  3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
  4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Не стоит забывать и о главной опасности — возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

Фото: при резке баллона помните про технику безопасности

Какие сложности могут возникнуть?

Главная задача при создании газового гриля – угадать соразмерность всех деталей. Вырез слишком маленького сектора в корпусе не позволит закрепить полноразмерную решетку, а значит – приготовить требуемую порцию будет невозможно. Если установить слишком мощную форсунку, мясо в процессе жарки начнет попросту подгорать.

Внутренняя часть корпуса должна быть изготовлена из пищевой нержавейки, либо покрыта специальным термостойким составом на тефлоновой основе.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками
Подсмотреть правильное расположение и количество отверстий можно на конфорке старой газовой плиты, и соорудить самодельные форсунки с идентичным строением

Без крайней необходимости не стоит покрывать краской внутреннюю поверхность корпуса, поскольку выбор неправильного или некачественного покрытия может привести к отравлению. Все нагреваемые детали самодельного гриля не должны выделять дым или запах – процессе жарки мясо впитывает все токсические испарения.

Поэтому, прежде чем приступать к приготовлению первой партии барбекю, необходимо произвести пробный пуск мангала. За это время все остатки краски и грязи выгорят, и ваш газовый гриль будет готов к дальнейшему использованию.

Техника безопасности при работе

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

Популярные статьи  Летний душ своими руками с солнечным коллектором: пошаговые инструкции и фото монтажа

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками
Выпуск остатков газа из перевернутого баллона

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра

Промывка водой

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

https://youtube.com/watch?v=FWmPNwvEUP4

Вопрос-ответ

  1. Что делать, если после использования мангала чувствуются неприятные запахи?

С такой проблемой сталкиваются не редко, в этом нет ничего страшного. Чтобы избавиться от нежелательного запаха, нужно обжечь всю внутреннюю часть. Это не причинит вреда, а поможет убрать все имеющиеся запахи.

  1. Насколько мангал опасен? Он может стать причиной пожара?

Чтобы не превратить приятный отдых в несчастный случай, нужно мангал расположить подальше от предметов, которые легко воспламеняются и маленьких детей не допускать к нему. Зола, которая остается после шашлыков, может тлеть в течение 24 часов.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

  1. Сколько лет может служить самодельный мангал из газовых баллонов?

Если относиться бережно и следовать правилам по использованию, то мангал из газового баллона своими руками в среднем служит около 10-15 лет.

  1. Тяжелый ли мангал? Возможно их передвигать и возить куда-либо?

Поскольку даже сами исходники весят достаточно много, то мангалы получаются в разы тяжелее. Если вы собираетесь передвигать, то подготовьте 2 колеса.

Проживаете в городе и рассматриваете постоянную перевозку в лес — сделайте более компактный мангал из небольшого баллона, например, барбекю из газового баллона своими руками.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

Результат проделанной работы — многофункциональное приспособление для приготовления мяса и овощей сразу несколькими методами в одном изделии, применяя как барбекю или же коптильню. В случае, если на покупном мангале мясо будет лишь жариться, то благодаря уникальным способностям мангала, оно будет также и печься. Стенки баллона отлично разогреваются, что дает возможность приготовить пищу, используя даже маленькое количество углей, что дает еще больше возможности экономить. С наличием многофункционального мангала можно хоть каждые выходные устраивать мини-праздник и выходить на природу.

Как сделать мангал из газового баллона - чертеж, разметка, раскрой, сборка своими руками

Таким образом, мангал из газового баллона своими руками — это прекрасное и универсальное сооружение, которое даже лучше, покупные аналоги. Да, конечно, можно сделать стойку из кирпичей или купить в магазине, но создавать что-то и необычное, гораздо круче. Можно смело звать друзей на поедание шашлыков, ведь каждый мужчина должен уметь готовить вкусное мясо. А готовить на собственном мангале – лучше вдвойне! Радуйте свою семью и близких прекрасными блюдами, приготовленными на таких уникальных сооружениях!

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв.

Разделка баллона

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

Так выглядит разрезанный баллон — заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

Закрепите на мангале крышку с помощью приваренных дверных петель

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

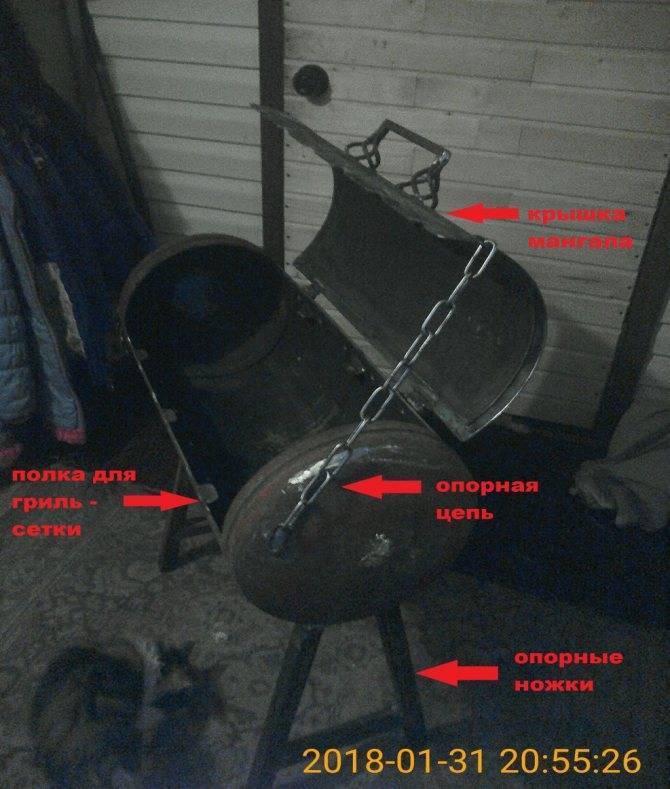

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Сборка

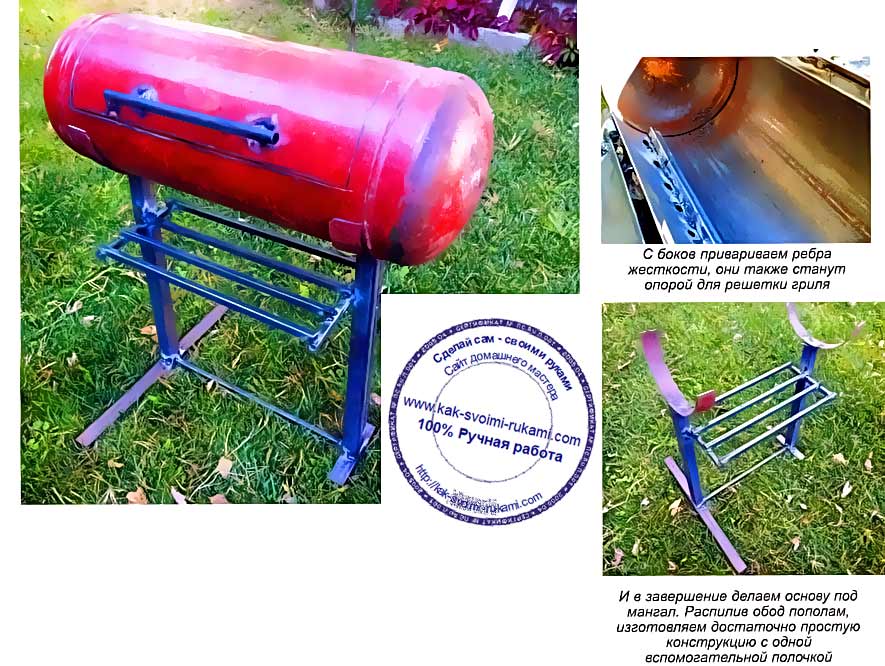

  1. Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.

    Корпус мангала нужно укрепить, чтобы в последствии жаровня не деформировалась

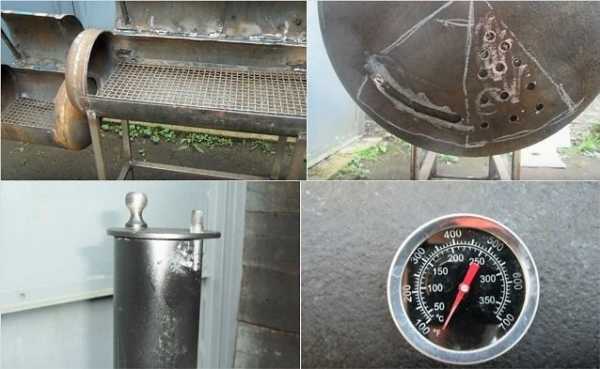

  2. В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.

    Проделайте в днище мангала отверстия

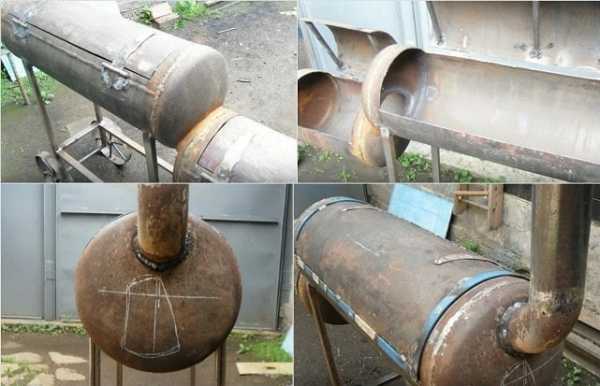

  3. В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.

    Вмонтируйте трубу для вывода дыма

  4. Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.

Сделайте болгаркой прорези в стенках баллона для шампуров

Обработка готовых элементов

Если смотреть чертеж коптильни, то можно заметить только составные элементы и их размеры. А ведь мангал и коптильня также должны быть гладкими и окрашенными, чтобы хорошо смотреться на загородном фоне.

К тому же механическая обработка устраняет ржавчину, которая вызывает взрывы во время горения и порчу продуктов питания из-за специфического дыма. Поэтому баллон и остальные части после сборки рекомендуется обработать:

  • Дрелью или болгаркой с насадкой-щеткой;
  • Жаростойкой краской по металлу (краску обязательно надо наносить на гладкую поверхность в два слоя).

Понятно, что последняя актуальна только для наружного применения. В качестве красящего состава прекрасно зарекомендовала себя продукция Dali и High Heat. Разумеется, для мобильного металлического источника огня рекомендуется выбирать матовую краску черного цвета.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как сделать мангал из газового баллона — чертеж, разметка, раскрой, сборка своими руками
Какую битумную мастику лучше выбрать – инструкция по применению и лучшие производители
Рейтинг средств для гидроизоляции: ТОП-12 самых лучших материалов
