Теплоноситель и его свойства

Идеального теплоносителя не существует. У каждого варианта есть допустимый диапазон температурного режима и технические параметры, при нарушении которых можно испортить систему отопления. Замена оборудования будет весьма затратна.

Основные характеристики теплоносителя, которые нужно учитывать при выборе:

  • температурный режим;
  • вязкость;
  • антикоррозийные свойства;
  • токсичность при нагревании.

Лучший теплоноситель – это очищенная вода и антифриз.

Основные преимущества антифриза перед водой представлены в таблице. Особенно рекомендовано его применение в домах с сезонным или периодическим проживанием.

Теплоноситель t замерзания, °С Вязкость,мм²/с при 40°С Пожароопасность, критическая температура, °С
Очищенная вода 0,9 да
Промышленные масла -15 (-18) 10÷40 140÷190
Солевые составы -55 1 нет
Спиртовые составы -40 0,7 да
Антифриз -40 3,1 нет

На время отъезда его сливать из системы не нужно. По возвращении просто включить котел. Если температура упадет ниже предельной границы, состав превратится в вязкую жидкость – гель, при этом его физические характеристики не изменятся. После того как температура поднимется до требуемой отметки, он снова приобретет жидкую форму с сохранением первоначального объема.

Специальное средство для системы — антифризантифриз для отопления

Несмотря на все достоинства антифриза, многие делают свой выбор в пользу воды. Она безопасна, в ней нет химических примесей, особенно, если вырыта своя скважина. Единственный негативный момент – минеральные соли в составе, которые вызывают коррозию. Для ее предупреждения можно использовать кипяченую или талую воду. Или в качестве альтернативы, применять систему предварительной очистки.

Заполнение антифризом системы отопления

Варианты подключения радиаторов

Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.

Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.

Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.

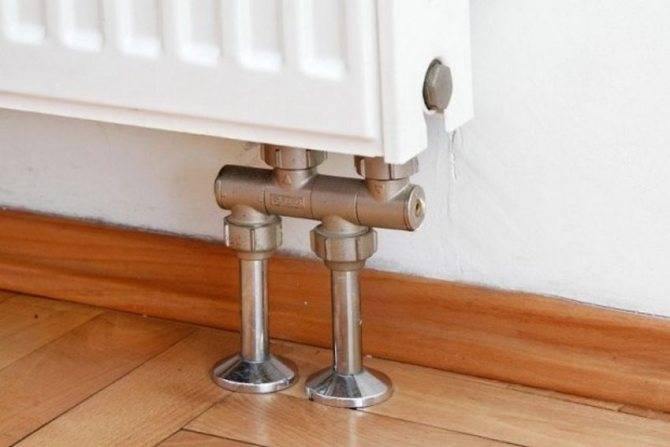

Нижнее или седельное

Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.

Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.

Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Боковое

Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:

  • Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
  • Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.

Диагональное

Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.

Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.Двухтрубная система отопления частного дома: используем схему и делаем своими руками
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:Двухтрубная система отопления частного дома: используем схему и делаем своими руками
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.

Чем отличается от однотрубной системы?

  • Неравномерное распределение тепла. Такая проблема есть у однотрубной системы потому, что батареи подключены друг за другом по одной магистрали. Из-за этого в первом радиаторе теплоноситель хорошо нагретый, однако пока дойдёт до последнего, через все батареи, уже будет остывшим. Таким образом, в помещении, которое обогревается первым, температура высокая. Но при этом, в последней комнате будет прохладно.
  • Такая система не эффективна в зданиях с большой площадью. Особенно если в доме несколько квартир или этажей. В первой квартире будет очень жарко, а в последней очень холодно.
  • Ещё один её недостаток заключается в том, что чаще всего, нет возможности сделать ремонт или замену радиатора без остановки всей системы. Поэтому, чтобы что-то подремонтировать, придётся отключить всю магистраль, а это принесёт много проблем в холодное время года.

Порядок обустройства двухтрубного отопления в двухэтажном коттедже

Отопительный контур такого типа подразумевает наличие следующих элементов:

  • нагревательного котла;
  • автовоздушного узла;
  • радиаторов в необходимом количестве;
  • клапанов – балансировочного, термостатического, предохранительного;
  • насоса циркуляционного;
  • расширительного бака;
  • вентилей;
  • подающего и обратного коллекторов (при коллекторной схеме);
  • подающих и отводящих труб;
  • измерительного оборудования – например, термоманометра.

Алгоритм установки:

Выбрать наиболее подходящую схему.
Заказать в проектном бюро чертежи схемы и расчёт количества необходимых материалов.
Установить в подходящем помещении, с хорошей вентиляцией и огнеупорным покрытием поверхностей, отопительный котёл

Если котёл электрический, эти предосторожности не нужны.
Поставить расширительный бак, соединяемый, при необходимости, с распределительным коллектором.
Оснастить систему приборами измерения и регулирования.
Подключить ко всем радиаторам трубы – подводящие и отводящие. Подключить к обратному контуру циркуляционный насос (аппарат лучше работает при невысоких температурах).

Популярные статьи  Смазка пластиковых окон своими руками: какие работы нужно выполнить в первую очередь

Если расчёты были верно проведены и сборка осуществлялась с должной аккуратностью, отопительная система прослужит долго, без перебоев в работе.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.

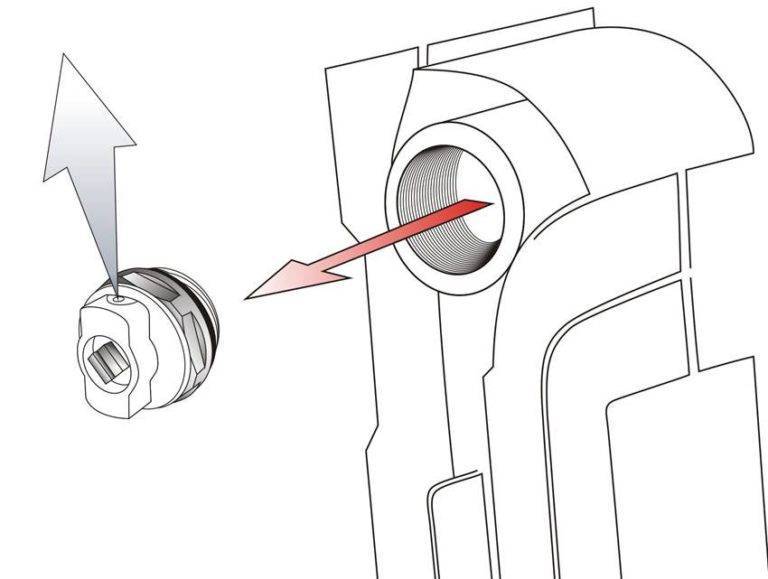

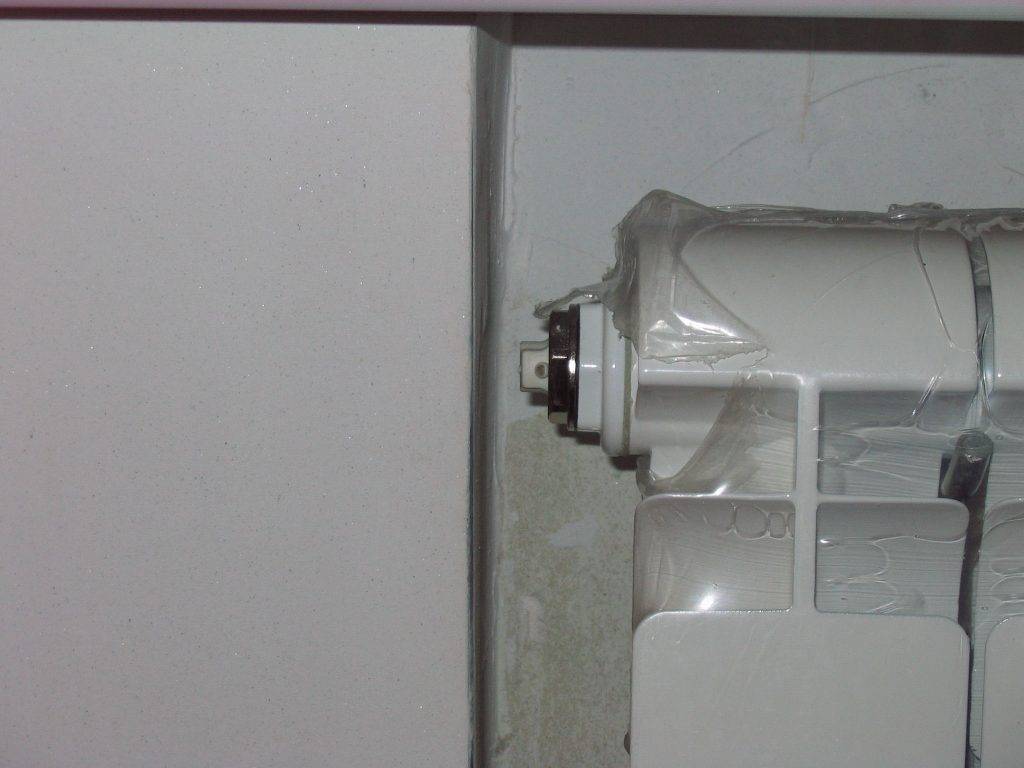

  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

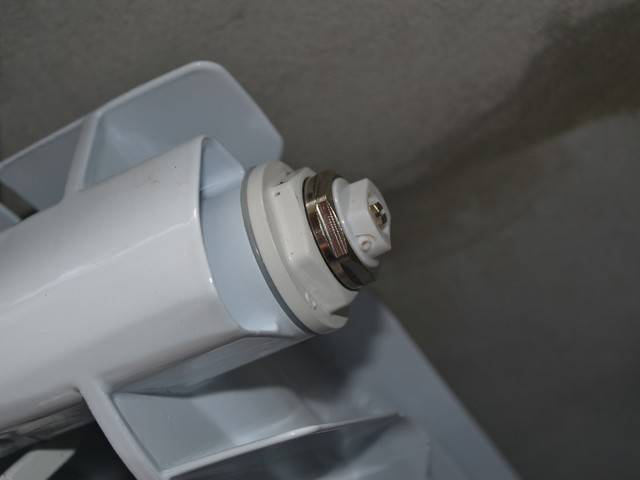

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Выбор отопительных устройств

Перед тем, как провести отопление в частном доме, нужно выполнить следующие расчеты:

  • потери тепла дома;
  • выбор оптимального температурного режима;
  • расчет батарей отопления по мощности;
  • гидравлический расчет;
  • выбор котельного оборудования.

Таблица расчета мощности радиатора по площади помещения

Для расчета теплопотерь необходимо знать геометрические параметры дома, удельную теплопроводность строительных материалов и климатический район строительства.

Можно воспользоваться упрощенными данными для определения показателей. Для высоты потолков 2,6 м потери тепла составляют на каждые 10 м²:

  • в среднеутепленном доме – 1 кВт
  • для энергосберегающего – 0,5 кВт;
  • утепленного – 0,8 кВт;
  • если в доме плохая теплоизоляция – 1,3 кВт;
  • не утеплен – 1,5 кВт;
  • если есть щели – 2,0 кВт.

Основные величины теплопотерь

Для определения общих потерь тепла, данный показатель нужно умножить на площадь дома. Кроме того, нужно учитывать наличие оконных проемов, длину наружных стеновых поверхностей и принимать поправочные коэффициенты от 1,2 до 1,7.

Перед тем, как установить котел отопления в частном доме, нужно рассчитать его мощность. Для этого нужно увеличить теплопотери на 20%. Это необходимый запас мощности.

Расчет мощности газового котла

Монтаж обогревательной конструкции «Ленинградка»

Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

  • котел для нагрева теплоносителя;
  • металлический или полипропиленовый трубопровод;
  • радиаторы (батареи);
  • расширительный бак или бачок с клапаном (для открытой системы);
  • тройники;
  • насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
  • шаровые краны;
  • байпасы с игольчатым клапаном.
Популярные статьи  Веранда своими руками: пошаговые инструкции

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

Какой лучше выбрать материал для трубопровода?

Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме. Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

Соединение радиаторов и труб

Двухтрубная система отопления частного дома: используем схему и делаем своими рукамиУстановка крана Маевского.

Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.

Особенности системы отопления

От того, какая схема отопления одноэтажного дома будет использована для его обогрева, зависит не только комфорт проживающих в нем людей, но и экономичность. Это особенно актуально в современных условиях, когда стоимость используемых энергоносителей постоянно повышается.

При выборе того или иного решения, нужно учитывать следующие факторы:

  1. Простота. Желательно, чтобы была возможность смонтировать отопление одноэтажного частного дома своими руками. Это позволит максимально сократить затраты на его обустройство.
  2. Экономичность эксплуатации. Как уже упоминалось, от того, какие технологии будут использованы, зависит сумма, которая будет уходить каждый месяц на оплату коммунальных услуг. Наиболее эффективны в этом смысле схемы водяного отопления одноэтажного дома с использованием газового котла, работающего на магистральном или сжиженном газе.

Система отопления должна быть экономной

  1. Надежность. Независимо от температуры окружающего воздуха и других внешних факторов, климатическая система жилища должна обеспечивать комфорт и уют в помещениях. Отопление одноэтажного дома должно функционировать так, чтобы не допускать замерзания теплоносителя даже в самые суровые зимы.
  2. Автономность. Целесообразно отдавать предпочтение схемам, которые наименее зависимы от функционирования внешних инженерных сетей. Иначе перебои с поставкой газа или электроэнергии, которые нередко случаются в отечественных реалиях, станут причиной поломки.

Принцип работы автономного отопления

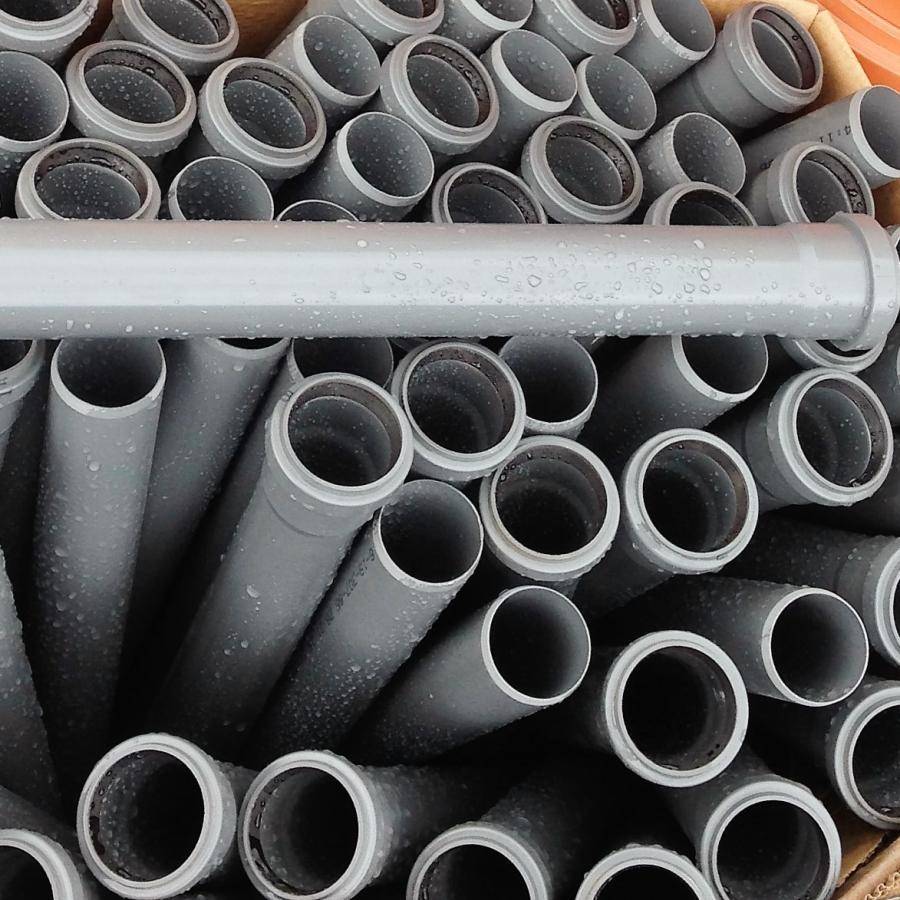

Виды труб различных материалов:

  1. Металлические трубы. Не распространены в использовании, имеют недостатки. Со временем покрываются коррозией, в работе недолговечны. Монтируются исключительно на резьбовых соединениях.
  2. Медные трубы.Долговечны и надёжны в работе. Выдерживают высокие температуры и давление в трубах. Монтаж выполняется пайкой. Пайка — высокотемпературный припой с содержанием серебра. После установки трубы по желанию можно замаскировать в стену. Медь — дорогостоящий материал, поэтому отопление с участием таких труб может позволить себе не каждый.
  3. Полимерные трубы. Делятся на полипропиленовые и полиэтиленовые. Главное достоинство — с установкой сможет справиться даже не обученный человек. Несмотря на дешевизну материала, устойчивы к коррозии, прослужат много лет.
  4. Металлопластиковые трубы. Состоят из пластика и алюминия. Монтируются такие трубы резьбовыми соединениями, в некоторых случаях прессовыми соединениями. Недостатки — коэффициент теплового расширения слишком большой. В случае резкой перемены горячей воды на холодную или наоборот трубы могут дать трещину.

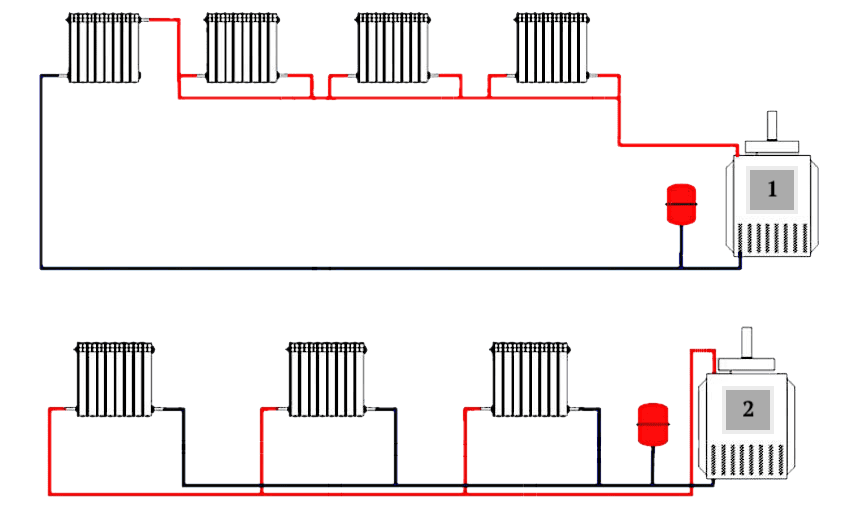

Каждому дому своя схема подключения водяного отопления:

Перед тем как покупать оборудование, по схеме следует выбрать необходимую систему отопления, которая подойдёт для того или иного дома.

Подключение радиаторов

Двухтрубная система отопления частного дома: используем схему и делаем своими руками

Нижнее подключение радиатора

Теплоотдача приборов отопления во многом зависит от принципа их подсоединения к трубопроводу. Радиаторы с нижним подключением снабжены двумя патрубками для входа и выхода теплоносителя, но батареи с боковым подключением имеют две пары отверстий для монтажа трубопровода, поэтому возможны варианты.

  1. Диагональное двухстороннее подключение, подача сверху. Лучший вариант, так как теплоноситель проходит по всей длине коллектора и по всем вертикальным каналам. Теплоотдачу батареи при таком подсоединении принимают за единицу
  2. Одностороннее подключение, подача сверху. Обычно применяется при подсоединении радиатора к вертикальному стояку. Эффективность ниже на 3-5%, так как дальняя от стояка часть батареи прогревается хуже
  3. Одностороннее подключение, подача снизу. Также практикуется при подсоединении прибора отопления к стояку. Так как теплоносителю приходится двигаться снизу вверх, дальняя часть радиатора плохо прогревается и теплоотдача снижается примерно на 20%
  4. Двухстороннее подключение, обе подводки снизу. «Седельное» подключение выбирают из-за возможности спрятать трубы в пол или за плинтус. Но эффективность работы батареи падает на 10-15% от расчетной из-за того, что верх прогревается относительно слабо
  5. Диагональное двухстороннее, подача снизу. При таком подключении в дальний нижний угол радиатора нагретый теплоноситель практически не попадает. Эффективность батареи ухудшается на 20% относительно эталонной.
Популярные статьи  Как зашпаклевать потолок под покраску: особенности работ и процесс нанесения материала своими руками

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

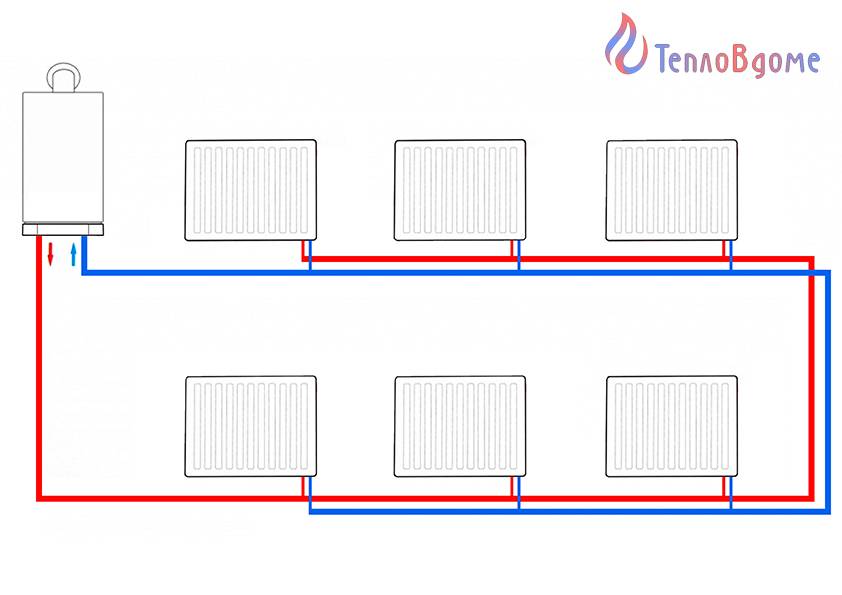

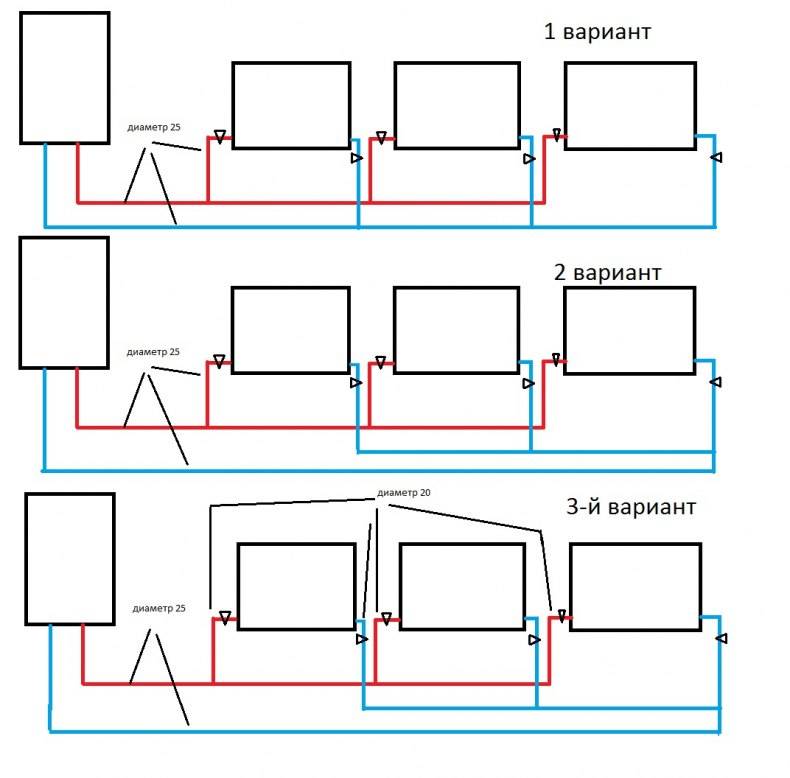

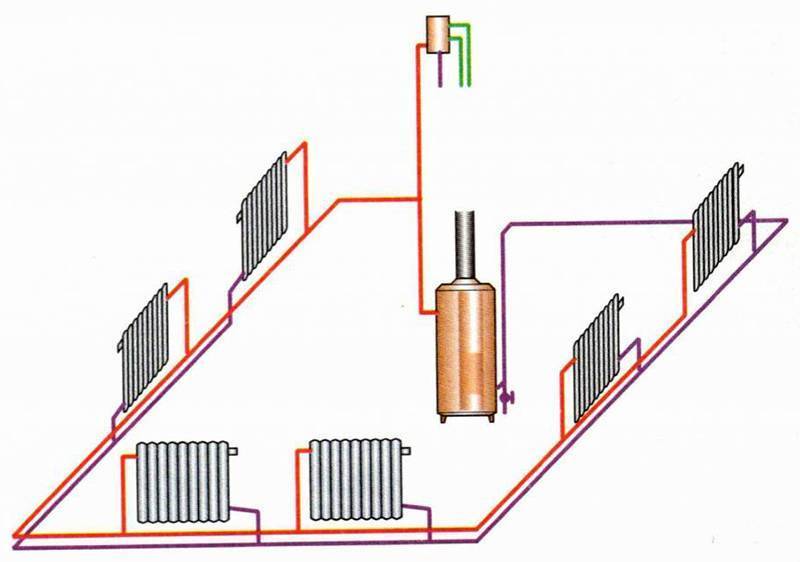

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

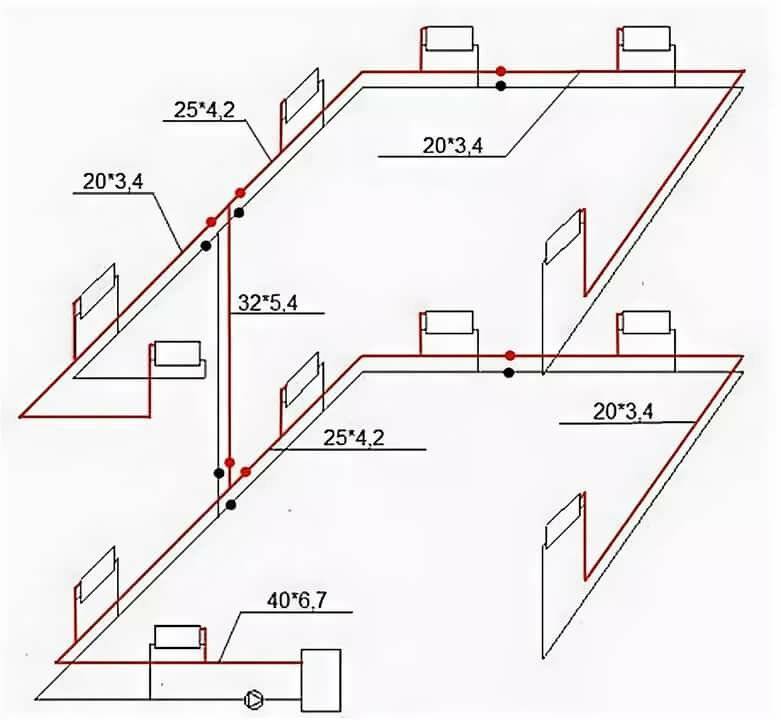

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Технические характеристики

Для отопления используют многослойные изделия. Они армированы алюминиевой фольгой или стекловолокном. Стекловолокно подвержено линейному расширению при нагревании, что нужно учитывать при прокладке сетей. Отопление из полипропилена выполняется только из армированных полипропиленовых труб, они используются в системах теплого пола.

Характеристики армированных труб на примере продукции фирмы VALTEC.

Таблица 1.

Характеристики Материал армирования
Алюминиевая фольга Фибра из стекловолокна
Диам/толщ. стенки трубы мм 25/4,2 32/5,4 40/6,7 25/3,5 32/4,4 40/5,5
Условный проход, мм 16,6 21,2 26,6 18 23,2 29
Давление, атм 25 25 25 20 20 20
Вес 1 м, кг 0,261 0,445 0,88 0,255 0,424 0,66
Плотность г/см3 0,9 0,9
Максим. усилие разрыва МПа 35,0 35,0
Теплоемкость кДж 1,75 1,75
Линейное расширение 1/ ºС 3,1х10 -5 6,2х10 -5
Коэффициент теплопроводности, Вт/(м ºС) 0,24 0,15

Ознакомившись с характеристиками изделий из пропилена, можно наглядно представить, на каком варианте остановить выбор.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Двухтрубная система отопления частного дома: используем схему и делаем своими руками
Монтажные схемы укладки и разводки системы теплого водяного пола
Теплый водяной пол в частном доме своими руками : схемы, правила устройства + монтажный инструктаж
